Как се изчислява тръбата за дим: технически характеристики

Ефективността на котела в котелните помещения, както е известно, зависи от тягата. На свой ред силата на натиска се влияе от нивото на барометричното налягане, температурата на въздуха на улицата, температурата на продуктите от изгарянето, както и параметрите на димната тръба, която се изчислява със специална точност. В тази статия ние накратко разглеждаме процедурата за изчисляване на комина при естествено течение.

Обща информация

Димоотводните тръби са изградени от различни материали, като могат да бъдат:

• тухла;
• Фибростъкло пластмаса;
• Стоманобетон и pr.

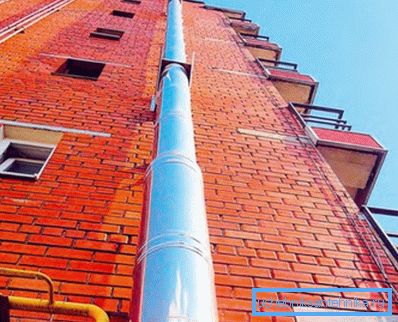

По-специално, наскоро модулни конструкции от неръждаема стомана, които са сглобени от отделни части, като дизайнер, са популярни. Те са достатъчно силни и трайни, като в същото време цената на материалите е съвсем приемлива. Въпреки това, независимо от материала на конструкцията, инсталирането му се извършва само след подготовката на проекта, извършена въз основа на редица многоетапни изчисления.

Проектът е много важен, например при недостатъчна височина на комина, натискът в системата може да е твърде слаб, за да се поддържа процесът на изгаряне в горивната камера на котела. За да се отстрани този дефект, е необходимо да се инсталират абсорбатори на дим, които осигуряват изкуствен течение, което води до допълнителни разходи.

Освен това важен параметър на комина е околната среда - отстраняването на газовете в атмосферата и тяхното по-нататъшно разпръскване трябва да се извършва на надморска височина над всички налични в сградите на квартала.

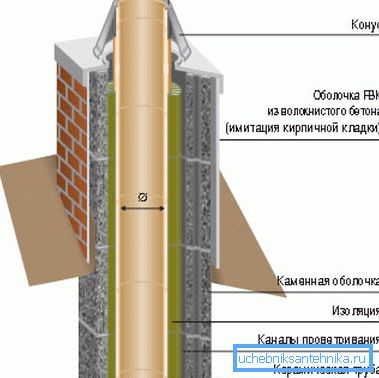

Изчисляването на комина включва определяне на няколко параметъра наведнъж:

• Аеродинамични данни;
• Определяне на височината;
• Изчисляване на якостта.

След това нека да се запознаем с особеностите на всички тези изчисления.

Изчисляване на комина

Аеродинамично изчисление

Тази част от дизайна ви позволява да познавате производителността на структурата. Този параметър трябва да гарантира безпроблемно изхвърляне на продуктите от горенето по време на работа на котела при пълен капацитет.

Неправилно изчислената производителност на комина може да доведе до натрупване на дим в котела или в пътя. Поради това инженерните изчисления на диаметъра на бъдещата структура се извършват от специалисти, които имат подходящо профилно образование.

Характеристики за откриване на височина на тръбата

Както вече бе споменато по-горе, при проектирането на система за извличане на дим е необходимо да се оправдаят нейните измерения от екологична гледна точка. В същото време трябва да се вземе предвид изчисляването на дисперсията на вредни вещества в околната среда, които се образуват при изгарянето на горивото.

Следва също да се отбележи, че изчисляването на височината на комина на котелното помещение трябва да отговаря на санитарните стандарти, наложени на търговските и фабричните предприятия. Освен това трябва да се вземе предвид фоновата концентрация на опасни елементи в атмосферата, получена в резултат на функционирането на други източници на замърсяване.

В допълнение, височината на конструкцията зависи от редица други фактори, като например:

• Метеорологичен режим на атмосферата на мястото на котелното;
• Температурата на отработените газове;
• Средна скорост на въздуха;
• Термично изчисление;
• Аеродинамично изчисление;
• Рельеф местности и pr.

Обърнете внимание! Въз основа на допустимото количество емисии на замърсители се определя оптималната височина на конструкцията. Поради факта, че в най-гъсто населените райони ситуацията е неблагоприятна, най-често структурата се издига над изчислените данни, които съответстват на най-ниското възможно ниво. По отношение на слабо населените населени места, при определяне на височината на комина се ориентират към височината на конструкциите на други котелни.

По този начин, в този етап на проектиране се определя не само височината на конструкцията, но и максимално допустимото количество емисии в атмосферата.

Термично изчисление

Термично изчисление выполняют для определения следующих параметров:

• Температурното разширение на материала, от който ще бъде изградена конструкцията;
• Максимална температура на външната обвивка на конструкцията;
• Вид и необходима дебелина на изолационния материал.

Сила и стабилност

Така че, жаждата на първо място засяга:

• Диаметър на конструкцията;
• Височина на строителството;
• Количеството изгаряно гориво в котелното помещение.

От всички тези параметри зависи размерите на структурата, от които на свой ред зависи нейната основа.

Вярно е, че освен размерите, за изчисляване на структурната стабилност са взети предвид следните фактори:

• Поведение на земята;
• Сеизмична активност;
• Снежни и вятърни товари.

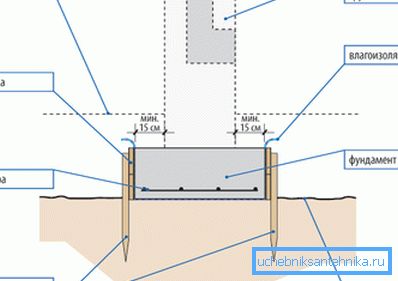

Въз основа на всички тези данни, определете следните параметри на фондацията:

• Неговото изграждане;
• Площта на подметката;
• Глубину заложения и pr.

В допълнение, характеристиките на здравината позволяват не само да се извърши изчислението на основата, но и да се определи най-оптималната форма и дизайн на багажника.

Изчисляване на домакински комин

За да се определят параметрите на комина в битова котелна централа, няма нужда да извършвате сериозни инженерни изчисления със собствени ръце. За да направите това, можете да използвате опростена методология.

Обърнете внимание! За да се извърши това изчисление, е необходимо да се знае мощността на котела, т.е. Максималното количество гориво, което може да изгори в час. Този параметър се съдържа в сертификата за оборудване.

Факт е, че всички показатели на домакинските структури са приблизително еднакви:

При изчисляване на конструкцията трябва да се има предвид, че тягата не е нищо друго освен разликата в плътността, която изходящият газ и въздух се умножават по височината на конструкцията. От това следва, че диаметърът на структурата зависи от количеството гориво, което може да изгори след час, т.е. на изхода на котела.

В резултат на това инструкцията за извършване на изчислението е, както следва:

• Если мощность оборудования известна, то объем газов на входе в систему будет следующим - Vг = B*V*(1+t/273)/360, (в м?/сек).
• Тъй като скоростта на движение на газовете е известна, е възможно да се изчисли секционната площ на комина с формула - (F = A * D? / 4) = S (в m)
• По формуле определения площади круга, не составит труда найти диаметр трубы - dт=v4*B*V*(1+t/273)/?*?*360, в метрах.

Нека разгледаме пример за изчисляване на комин на домакинска цел. Да приемем, че 10 килограма дървесина с влажност 25% могат да изгорят в решетката на горивната камера на час. В този случай при нормални условия обемът на газовете ще бъде 10 m / Kg.

Температурата на газовете на входа составляет 150 градусов по Цельсию.

Изчислението на диаметъра е, както следва:

• На входе объем газов равняется - (10*10*1,55)/360=0,043 м?/сек.
• Теперь, можно узнать площадь сечения трубы, при том, что скорость газов составляет 2м/сек. Для этого надо выполнить такой расчет - (4*0,043)/3,14*2=0,027 м?.
• Если подставить все полученные цифры в формулу нахождения площади круга, можно получить искомый диаметр - v4*0,34*0.043*(1+150/273)/3,14*10*360=0,165м.

Сега можете да изчислите течението на комина:

• Като се има предвид, че 10 кг гориво се изгарят на час, ние извършваме изчислението на мощността, както следва: Q = 10 * 3300 * 1.16 = 38.28 kW.
• Топлинният коефициент за изчислената тръба е 0,34. Следователно е възможно изчисляването на топлинните загуби с един метър - 0.34: 0.196 = 1.73 градуса.
• От 5-метровата цев трябва да вземете 2 метра от пещта. В резултат на това температурата на газовете на входа ще бъде - 150- (1.73 * 3) = 144.8 градуса.
• Сега можете да получите стойността на тягата. Например, температурата на въздуха е 0 градуса, в който случай е необходимо да се извърши следното изчисление -3 * (1,2932-0,8452) = 1,34 mmH2O (налягане на природния газ). Тази стойност е достатъчна за нормалното функциониране на системата за отвеждане на газа.

Този метод за изчисляване на комина не е толкова сложен, колкото може да изглежда на пръв поглед, но в същото време е достатъчно да се извърши ефективна коминна система за битови котли.

заключение

Правилното изчисление е необходимо за изграждането на всеки комин. В противен случай системата за изтегляне на горивни продукти може да не функционира ефективно или значително да замърси околната среда, което е неприемливо.

За домашен комин, можете да го направите сами, но дизайнът на системата за промишлено оборудване трябва да бъде професионалист. От видеото в тази статия можете да получите повече информация по тази тема.
