Ферми от профилната тръба: ефективни системи, изискващи

С голяма площ от структурата, помещенията, обекта, покривът трябва да има много надеждна и солидна конструкция. Оптималната възможност е в този случай да се използват греди от тръбен метал. Те ще се превърнат в солидна, издръжлива, икономична конструкция, която може да покрие разстоянието от всякаква дължина. Изчисляването на арматурата от профилната тръба е най-важното условие за нейната правилна инсталация.

Дизайн функции

Тръбите от тази категория произвеждат ламиниране и след това обработват метала със специални машини.

По вид на раздел, профилните продукти се разделят на:

• овална;
• правоъгълна;
• квадрат.

Първоначално профилните продукти са кръгли. Когато се обработват горещо или студено, тръбите получават необходимата форма.

Металлические профилированные изделия имеют разные размеры. Их сечение, минимально, 15?15 мм, максимально - 45?5 см. Толщина стенок – 1.12 мм, средняя длина составляет 6.12 м.

Основните елементи на стоманената конструкция:

• колани, които играят ролята на контур;
• стойки;
• скоби;
• основна скоба.
• закрепващи елементи: забрадка, заваряване, занитване, болтове и др.

Видове стопанства

Инструкцията казва, че фермите, събрани от профилирани тръби, са разделени на два вида.

1. Първата от тях е система, в която всички техни части са свързани в една и съща равнина.
2. В конструкции от втори тип фермата е окачена и включва долен и горна лента.

Изборът на този или на този тип кофражни системи зависи от следното:

• натоварвания върху продукта;
• наклона на структурата;
• местоположения на носещи подове;
• от дължината на диапазона.

Ъгъл на наклона

Въз основа на ъгъла на наклон, съществуват следните типични ферми.

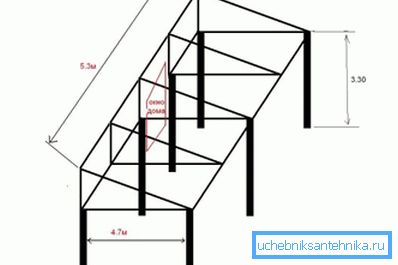

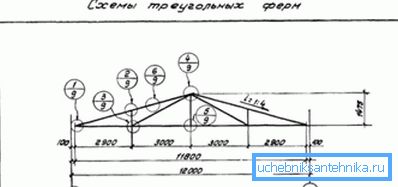

1. Структурата, която има ъгъл на наклон 22/30 °, Оптимална възможност за изграждане на малко припокриване. Най-добре е да използвате триъгълна конфигурация в този случай. За да се определи нейната височина, е необходимо да се раздели диапазонът с 5. Основното предимство на такъв аналог е малка маса.

Обърнете внимание! Когато дължината на участъка е повече от 14 метра, е по-добре да се даде предпочитание на фермата с скобите, поставени нагоре / надолу. В горната част на конструкцията е монтиран панел с дължина 1.5 / 2.5 м. Такава кофражна система съдържа два колана с равен брой панели.

Когато се произвеждат ферми от профилна тръба, чиято дължина надвишава 20 м, те се инсталират с помощта на конструкция на нишки. Завържете подпорните им колони.

1. Ако покривът има наклон от 15/22 °, височината на фермата се определя, като се раздели диапазонът с 7, Дължината на такива системи не трябва да бъде по-голяма от 20 м. Ако е необходимо да се увеличи височината на конструкцията, долният колан се счупи.
2. С наклон на покрива по-малък от 15 °, трапецовиден продукт, Височината му се определя чрез разделяне на дължината на диапазона от фигурата 7/9. Точната стойност зависи от конкретния наклон.

Форма конструкции

Според конфигурацията, кофражните системи от профилирани тръби са разделени на такива сортове:

• Твърди аналози, чиято цена е най-ниската;
• структурни елементи;
• преки стопанства;
• извити конструкции.

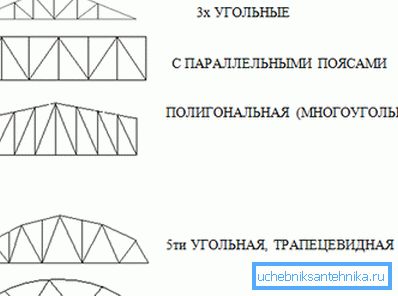

Очертание пояса

Ферми с паралелен пояс имат такива предимства:

• простота на инсталиране, поради факта, че повечето елементи са еднакви;
• дължината на тръбите на колана и ламелите са еднакви;
• броят на ставите е минимален;
• конструкция стандартна (унифицирована);
• може да се използва за мек покрив.

При производството на самата ферма за единични ями от тръби ще получите следните предимства:

• твърди и силни възли;
• отсъствието на ненужно дълги елементи в центъра на структурата;
• икономика на строителството.

Многоъгълните конструкции имат своите особености:

• Използват се за сгради с голяма маса;
• При изграждането на ферми тръбите се използват икономически;
• недостатки такого типа ферм - сложность и трудоемкость монтажа.

Триъгълни структури просто се монтират. Използват се за покриви, които имат стръмен наклон. От минутите може да се отбележи сложността на възлите за поддръжка на производството и големите разходи за материали.

Подрязването на фермите е разделено на следните сортове.

1. Триъгълна решетка. Обикновено се използва в структури с паралелни страни, рядко в аналози с триъгълна или трапецовидна форма.
2. Здравият вид на щайгата е трудоемък и скъп, поради високите разходи за материали.
3. Мрежите на оригиналните формуляри са оборудвани, като се вземат предвид характеристиките и размерите на фермите.

Изчисляване на стопанството

1. Преди да изчислите конзолата от профилната тръба, определете нейната схема. Посочете в него зависимостта на дължината на конструкцията от ъгъла на наклона на покрива.
2. Когато изчертаете диаграма, изберете контурите на коланите. Те зависят от целта на фермата, вида на покрива и ъгъла на наклона.
3. След това определете размерите на структурата. Избирайки дължината му, помислете за бъдещия ъгъл на покрива. Височината зависи от вида на припокриване, възможността за доставяне на фермата и нейната маса.
4. Ако дължината на конструкцията е повече от 36 м, изчислете покачването на конструкцията.
5. Решете размерите на панелите. Направете това въз основа на товарите, които ще повлияят на продукта. При проектирането на ферма с форма на ферма, ъгълът на наклона трябва да бъде равен на 45 °.
6. Заключительная стадия - определение расстояний меж узлами. Далее составляется чертеж сооружения.

Някои съвети

Резултатите от дизайна зависят от ъгъла на наклона на покрива.

1. Ако е 6/15 °, трябва да се избере трапецовидна форма. Височината му трябва да е 1: 7 или 1: 9 спрямо дължината на скалата. Ако височината на тавана на проекта (таванско помещение, таван) трябва да бъде по-голяма, се изграждат многоъгълни конструкции.
2. За едноетажни конструкции с ъгъл на наклон 6/10 °, е по-добре да се предпочита асиметричната им форма.
3. Когато наклонът на покрива е 15/22 °, височината на фермата трябва да бъде 1: 7 спрямо дължината на участъка. Ако трябва да увеличите височината на тавана, монтиран е счупен долен колан.
4. Если наклон кровли составляет 22/30°, сооружаются треугольные фермы. Их высота не должна превышать пятой части от дължината на диапазона. (См. также статью Беседка из профильной трубы: особенности.)

Обърнете внимание! За конструкцията на конструкцията и преди заваряване на носача от профилната тръба, прочетете SNiP No. II / 23/81, кодът описва правилата за метални конструкции. Трябва също така да проучите SNiP №2.01.07 / 85, документът разглежда темата за натоварването и въздействието.

Производство на строителни материали

1. За да монтирате или фиксирате частите, използвайте сдвоените ъгли или гърнетата.
2. Когато монтирате горната част на коланите, вземете 2 T-ъгъла с различна дължина на страните. Фиксирайте ги помежду си с по-малки летви.
3. За да свържете долния колан, поставете ъглите, които имат едни и същи страни.
4. При производството на дълги и обемисти ферми използвайте плочи за фиксиране. За да заредите товара равномерно, използвайте сдвоените канали.

1. Раскосы монтируйте под углом в 45°, стойки - под 90°. Для их сборки воспользуйтесь крестообразными либо тавровыми уголками с одинаковыми сторонами. Зафиксируйте их пластинками.
2. Tauris се използва за инсталиране на интегрални заварени ферми.
3. За да се улесни конструкцията с минимално отклонение, използвайте допълнителни решетки.
4. При уреждане на дълга конструкция трябва да се постави само четен брой панели.
5. Разликата между двете ферми не трябва да бъде повече от 1,75 м.

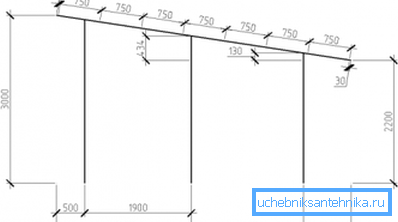

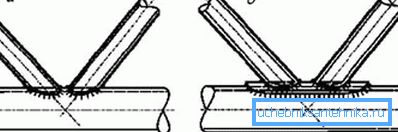

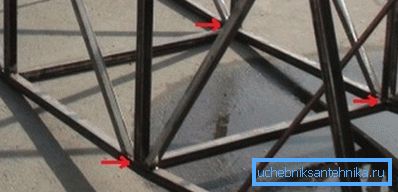

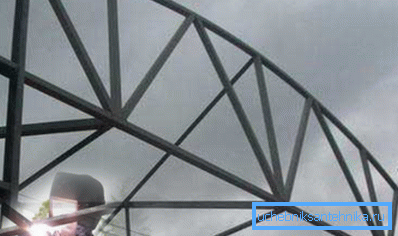

1. Когато сглобяването на възли с помощта на такери завърши, връзките от профилната тръба започват да се заваряват. Можете да го направите автоматично или ръчно. В края на заваряването всички шевове се почистват. (Виж също член Заваряване на бута: Функции.)
2. В последния етап продуктът е покрит със състав против ръжда и след това с боя.

заключение

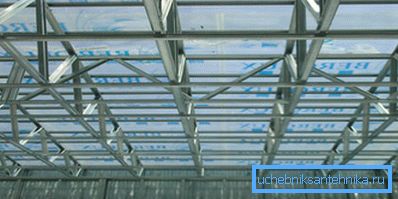

Системите, монтирани от профилирани тръби, са оптималната база за покриви за големи и дълги обекти. Те са сложни и изискват внимателни изчисления преди инсталирането им. Видеото в тази статия съдържа допълнителна информация за звучената тема.
