Затворени и отворени отоплителни системи: характеристики

Если у вас нет необходимости подключать горячее водоснабжение, то вам, пожалуй, будет всё равно, какой у вас вид отопительной системы - открытый или закрытый (разве что академический интерес). Тем не менее, открытый вид является наиболее простым и независимым.

Циркулацията на охлаждащата течност тук може да се осъществи по естествен път, в съответствие със законите на термодинамиката, поради увеличения натиск на изхода от котела, но също така може да бъде принуден. Нека да разгледаме по-отблизо разликите им, положителните и отрицателните страни, а освен това ще ви покажем тематично видео.

Отличителни характеристики

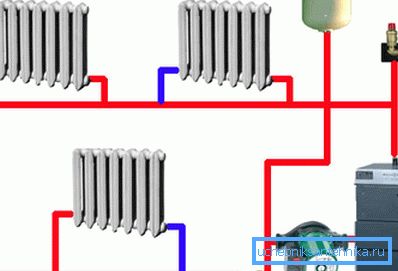

Отворена система

Забележка. Отворената отоплителна система предполага наличието на разширителен резервоар, който не е херметически затворен. Следователно тук изпаряването на водата и нейното прибавяне от външни източници (кладенци или централизирано водоснабдяване) към отоплителната система.

Как правило, в системах открытого типа циркуляционный насос не используется, следовательно, её функционирование не будет зависеть от сторонних источников энергии - линии электропередач или дизельного (карбюраторного) генератора электроэнергии. Но тем не менее, инструкция никак не запрещает врезать циркуляционный насос на трубу возврата у котла, что примерно на половину повысит КПД твердотопливного котла, печи или камина с водяной рубашкой.

Много важна разлика в такава система обаче е, че тя може да функционира автономно, без електричество или природен газ и може да се монтира в зони, напълно откъснати от всички комуникации.

Учитывая тот факт, что вода в открытой системе будет циркулировать достаточно медленно (классический вариант - без вспомогательного насоса), то трубы отопления подбирают с большим диаметром, не менее 40 мм, так как необходимо обеспечить возможность их постепенного нагрева во избежание повреждений.

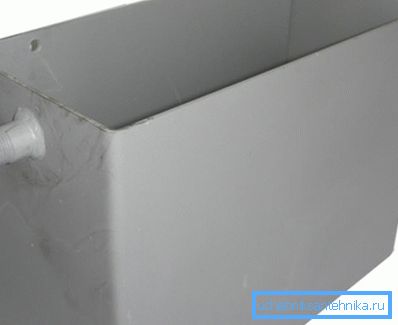

Освен това резервоарът за разширение от стомана или пластмаса трябва във всеки случай да бъде разположен над отоплителния кръг, за да се осигури пълненето на системата с вода от този контейнер.

В таких контурах уклон горизонтальных труб обязателен - это делается для возможности нормальной циркуляции теплоносителя. По расчётам такой уклон должен составлять 0,01% от точки подачи теплоносителя у котла, но такой вариант достаточно сложен для вычисления - гораздо проще при монтаже соблюдать уклон порядка 8-10 мм на погонный метр и вы обеспечите должную для этой системы циркуляцию.

Предимства и недостатъци на отворена система

• Основното предимство на отворената отоплителна система може да се нарече нейната абсолютна независимост от външни източници на енергия, т.е. тя може да функционира едновременно с тях (с включване на циркулационна помпа) и без тях, когато циркулационната помпа не се включва. Това означава, че когато искате да започнете принудителната циркулация, блокирайте потока на водата между байпаса, който е между байпасната тръба (вижте снимката по-горе) и се придвижва през спомагателната помпа. Когато няма електричество, този кран се отваря, но се припокрива по хода на движение, преди помпата, а охлаждащата течност продължава да циркулира естествено.
• Лесно е да се свърже такава система с котела, тъй като не е необходимо специално познание, например при монтаж на електрически или газов агрегат, Тук дори и тухлена фурна с вграден резервоар за отопление на вода може да служи като котел.
• Като гориво могат да служат не само въглища и дърва за огрев, но и различни органични отпадъци в суха форма, които могат да бъдат в домакинството.
• Основният недостатък на отворената система е необходимостта от източване на водата, когато котелът е принуден да спре, а също и достатъчно бавно, макар и равномерно, нагряване на веригата.
• За охлаждащата течност антифризът не може да се използва, освен това винаги е необходимо да се контролира нивото на течността в резервоара за разширение, с ниска ефективност.
• Большая опасность создаётся при образовании воздушных пробок - естественным путём выгнать из контура воздух крайне сложно - для этого нужно создавать искусственное давление, Това се извършва чрез изпомпване на водата в системата.

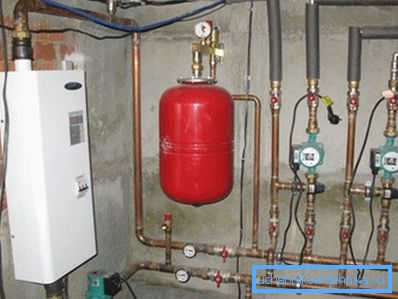

Затворена система

Забележка. Основната разлика между затворения тип на отоплителната система е уплътняването на всичките й единици и напълно не изпарява водата. Циркулацията на охлаждащата течност в затворени вериги е възможна само като принудителна (циркулационна помпа). Цялата система се състои от нагревател, тръби, радиатори (топъл под) и разширителен резервоар.

В случаите, когато налягането на охлаждащата течност в кръга надвишава нормата, в разширителния резервоар се задейства затварящ вентил и излишната течност влиза там, като по този начин се стабилизира общото налягане.

Когато температурата на водата намалее, налягането пада, но циркулиращата помпа възстановява недостига си, като автоматично изпомпва в необходимото количество вода, за да достигне желаната стойност. Като цяло, горивното оборудване тук има функция за обезвъздушаване.

Много важен и основен блок за обезвъздушаване е разширителният резервоар, който се състои от две половини (видени в горния образ), които се валцуват един с друг. Вътре в този резервоар е мембрана или диафрагма, която е изработена от топлоустойчива гума.

Ёмкость содержит определённый объём газа, чаще всего - азота (если он закачивается заводом-изготовителем), но также это может быть обычный воздух, который будет там накапливаться при необходимости.

Изнутри бак разделён мембраной на два отсека - в одном из них находится азот или воздух, а в другом - излишки теплоносителя, который выдавливается туда под давлением через предохранительный клапан, при этом две среды не соприкасаются друг с другом. Когда жидкость остывает, то её давление в резервуаре падает, и газ из другого отсека через резиновую мембрану выталкивает её обратно.

Предимства и недостатъци на затворена отоплителна система

• Предимствата на затворените отоплителни системи включват доста удобна инсталация (резервоарът може да бъде инсталиран навсякъде над и под веригата), както и липсата на необходимост от постоянно наблюдение на нивото на водата.
• За да предпазите такава система от размразяване, е възможно да използвате антифриз. Температурата в помещението може да се регулира чрез увеличаване или намаляване на обема на течността в отоплителния кръг, докато налягането може да се регулира независимо.
• Допълнителен източник на топлина може да бъде свързан към системата, т.е. резервен бойлер, а също и такива котли могат да работят едновременно.
• Поради липсата на естествено изпаряване, няма нужда да се подава фураж от външен източник (кладенец или централизирано водоснабдяване).
• Но тук има редица недостатъци, например непрекъснатата работа на котела, директно зависи от електричеството за функционирането на циркулационната помпа, освен това, нагревателите имат доста висока цена.
• Кроме того, может возникнуть проблема с размещением расширительного бака - он заполняется теплоносителем на 30-60%, при этом наименьший процент выпадает на большие ёмкости, объём которых может иметь несколько тысяч литров. Но в автономных контурах такая проблема не актуальна.

Заключение

Всеки от описаните по-горе системи, винаги можете, с определени умения, да се монтирате. Но както в един, и в друг случай, е много важно правилно да се определи капацитета на котела, който ще бъде достатъчен за дадена площ на помещението.
