Загряване на вода за дома - топлообменник във фурната

Нормалната работа на всяка отоплителна система зависи от топлообменника, специално устройство, в което топлинната енергия се прехвърля върху топлоносителя. За да отоплявате къщата, можете да използвате не само промишлен дизайн, но и себе си. В последния случай топлообменникът обикновено е тухлена пещ. По-долу ще научите основните функции на устройството, ефекта му върху отоплението в къщата, как може да бъде направено от вас и свързано според схемата.

Функционални характеристики на топлообменника

Отоплителни системи за частна къща или апартамент използват повърхностни устройства, когато топлинната енергия се прехвърля през металните стени на оборудването.

Най-пълен начин, по който този принцип се прилага при проектирането на твърди горива, газови или електрически отоплителни котли:

1. Циркулираща вода или антифриз върху извити тръби, разположени вътре в нагревателя, се отоплява чрез изгаряне на гориво.
2. След това отопляемият топлоносител се движи през тръбопровода на отоплителния кръг и топлообменникът започва да подава охладена вода от батериите.

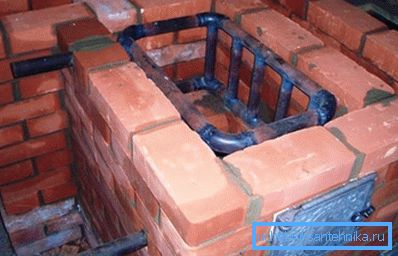

Вероятно много от нас забелязаха, че с помощта на обикновена тухлена фурна не е възможно равномерното затопляне на къщата, при което стаите не влизат в контакт с "грубите". Решението може да бъде вграден в него топлообменник, който ще го превърне във водонагревателен котел.

Неговата форма и размер трябва да се поберат в размерите на камината. Към устройството е необходимо да се свържат тръбопроводи и радиатори, а след това да се напълни системата с охлаждаща вода или антифриз. След инсталирането на батериите в помещенията, намиращи се далеч от фурната, ще бъде възможно ефективното отопление в помещението.

видове

1. Най-често има водни и въздушни топлообменници. Първите са по-практични, тъй като течността по-добре пренася топлинната енергия от въздуха.
2. Съществува и подобно устройство, приличащо на резервоар за съхранение, който е монтиран извън комина.

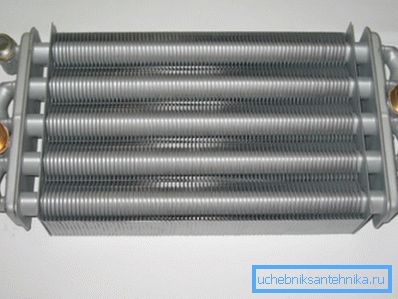

Съвет: Промишлени топлофикационни уреди за продажба в търговски мрежи вече са снабдени с топлообменници. Техният дизайн е максимално проектиран за ефективно отопление на охлаждащата течност.

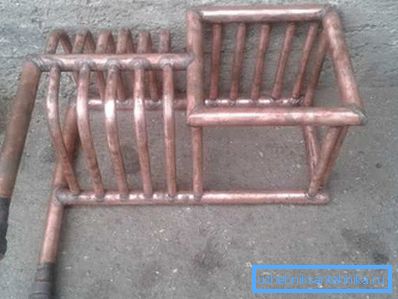

Често във фабриката такива устройства са изработени от мед. Тръбата наподобява серпентина, в която множество пластини са разположени напречно на завоите, като по този начин осигуряват голяма зона за топлообмен.

Да се ​​направи такъв вариант у дома ще бъде доста проблематично. Поради това е по-добре да изберете по-прост модел.

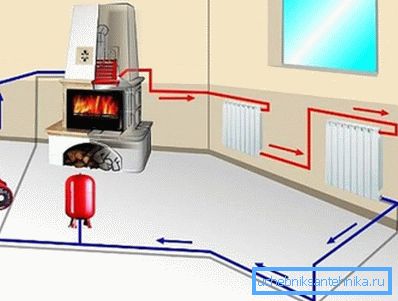

Как функционира системата

Принципът на топлообменника, независимо дали е фабричен или домашен, е същият. Топлинният генератор (котел или пещ) прехвърля енергия от използването на гориво към него, след което охладителят го пренася през тръбопроводи до всички помещения.

Този метод на отопление дава възможност за равномерно разпределяне на топлината в цялата сграда. Също така е важно помещенията да се затоплят значително по-бързо, намалявайки енергийните разходи.

Отоплението в пещ може да се подобри по два начина:

• поставете нова фурна под определен размер на топлообменника;

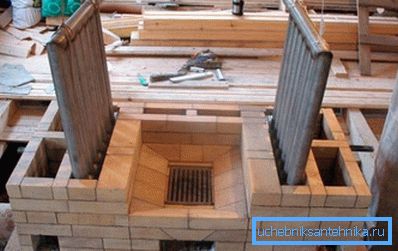

• да поставят в собствените си ръце домашно устройство, направено в размерите на камерата за гориво, в съществуващо отоплително устройство.

След това собственикът на къщата може да бъде сигурен, че ще получи отопление с водна схема, която няма да работи по-лошо от фабричния котел за твърдо гориво. Разликата е само при поставянето на входа на топлообменника, който ще се намира точно над пода, отколкото в индустриалните варианти. Това може да повлияе на скоростта на естествената циркулация на водата.

Съвет: свържете топлообменника към отоплителната система, при условие че възвращаемостта е възможно най-ниска.

Един от основните елементи е и разширителният резервоар, който трябва да бъде монтиран в горната част на веригата. С негова помощ промените в обема на отопляемата охлаждаща течност ще бъдат компенсирани, а въздухът, който е влязъл в системата, ще бъде освободен.

Тази схема на отопление изисква да издържи определен наклон от тръбопроводи от горната точка до последния радиатор и от него към котела, приблизително 10 mm на 1 m.

Съвет: Ако естествената циркулация не е достатъчна за загряване на голяма къща, инсталирайте циркулационна помпа в отоплителната система. В този случай няма значение колко далеч от пода е инсталирана връщането.

Какво е предимството на отоплението с топлообменник?

недостатъци:

• ако устройството е инсталирано в пещ на тухлена пещ, ефективността му ще бъде по-ниска от фабричните котли;
• в пещта няма да е възможно автоматично да се регулира интензивността на нагряване на отоплителната среда.

приготвяне

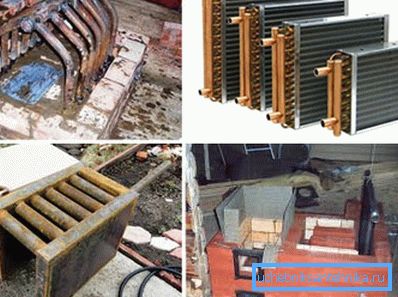

В този случай топлообменникът за отопление може да има различна форма. Най-често тя прилича на регистър, направен от няколко медни или стоманени тръби. Използва се и плоскостен топлообменник за отоплителната система.

В горивната зона на горивото температурата е много висока, особено ако се използва антрацит. Поради това се налагат по-високи изисквания към метала, конструкцията на устройството и качеството на заваръчните шевове.

Материал

Устройството трябва да осигури оптимално предаване на топлина, поради което топлопроводимостта на метала е много важна. Например, медна тръба я прави 7 пъти по-добра от стоманата. В този случай 25 м от последното може лесно да бъде заменено с 3.5 м. Първо.

Медните топлообменници са най-икономичните в експлоатация, обаче, а цената е една от най-високите. Ето защо, най-често използваната стоманена тръба O32 mm или повече.

Съвет: когато се предполага, че най-често изгаряте пещ с въглища, препоръчваме да използвате чугунен топлообменник, който е в състояние да издържи максималната температура на изгаряне на горивото. Обикновено използвайте секции от стари радиатори.

Как да изчислите мощността

Можете да изчислите този параметър само приблизително.

В този случай трябва да се вземат предвид много фактори, включително:

• диаметър на тръбата;
• термична проводимост на метала;
• дължина на бобината;
• температура на изгаряне на горивото;
• с каква скорост циркулира охладителната течност.

Обикновено действителната способност на устройството да изпълнява функциите си се изяснява само след началото на отоплителната система. Препоръчваме при изчисленията да се вземе предвид факта, че 1 м от тръбата O50 мм произвежда около 1 кВт топлинна енергия.

Съвет: Направете пример за известен модел котел и направете топлообменник според неговите параметри.

Конструкция

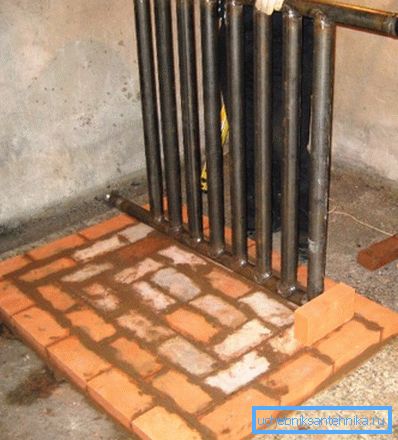

Регистърът е топлообменникът за отоплителната верига на водата на къщата, която е заварена от гладкостенни тръби. Това ни напомня за един вид "решетка", която е най-популярната форма за самостоятелно изработено устройство.

Съществуват и дизайни, които са по-прости - те приличат на правоъгълен или цилиндричен резервоар. В този случай човек трябва да се ръководи от факта, че площта за топлообмен е толкова голяма, колкото е възможно.

Препоръчваме ви да спазвате следните условия, когато го правите:

• вътрешната ширина на кухините трябва да бъде 5 mm или повече, в противен случай водата може да се вари;
• използвайте тръби с дебелина на стената от 3 мм, след което металът няма да гори;
• Между стените на горивната камера и топлообменника трябва да има интервал от 10-15 мм, компенсирайки разширяването на метала при загряване.

Монтаж

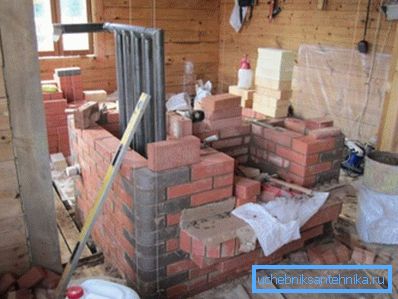

Инсталирайте по-добре устройството едновременно с поставянето на фурната. В противен случай е необходимо да разглобите неговата част.

Инструкцията за процеса е както следва:

1. Направете основата на топлообменника в горивната камера и го монтирайте.
2. Оставете място за подаване и връщане на устройството за по-нататъшно полагане.
3. След завършване на конструкцията на пещта, свържете топлообменника към отоплителната система, напълнете я с вода и направете пещ за тестова пещ.

заключение

Без значение колко добра е тухлената печка, тя не винаги може равномерно да затопля къща с много стаи. В този случай е необходимо да се закупи котел или самостоятелно да се направи топлообменник от стоманени или медни тръби. Така че можете да увеличите с няколко порядъка ефективността на нагревателя. Видеоклипът в статията ще ви даде възможност да намерите допълнителна информация по горепосочената тема.
