Вентилаторът на радиатора. принципът на термостата.
По вид, регулиращият вентил за радиатори може да бъде класифициран в два типа - механизъм с регулируем дебит и дискретен поток, който може да бъде отворен или затворен.
Ако всичко е ясно с първия модул, вторият, термостатичен, е разделен на електронен с различен логически и механичен вид, с различни пълнители, от които зависи качеството на работа. Поради това ще се съсредоточим повече върху термостатичните устройства и тяхното устройство, а също и видеоклипа в тази статия.
Регулиране на микроклимата
Принцип на работа на термостата
- Топлинната среда, която циркулира в отоплителната система, има определена температура, която се предава на радиатора, който загрява въздуха в помещението и нормален клапан регулира интензивността на потока, което прави батерията по-студена или по-топла, В случая на термостатиците температурата в радиатора също се регулира, но това се прави автоматично, в зависимост от температурата на въздуха в помещението.

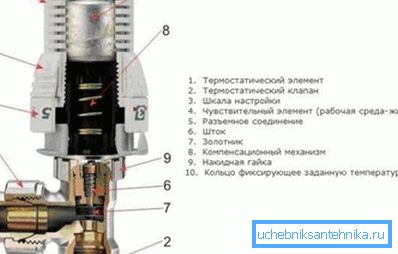

- Термостатичният контролен клапан на радиатора има пълнеж (твърд, течен или газ), който реагира на температурата на въздуха, т.е. когато се нагрява, разширява и натиска пръта, блокира преминаването на охлаждащата течност, и когато се охлажда, тя се стеснява и пръчката се връща, освобождавайки преминаването на гореща циркулираща вода в радиатора, Електронният термостатичен регулатор работи по подобен начин, но е много по-точен.

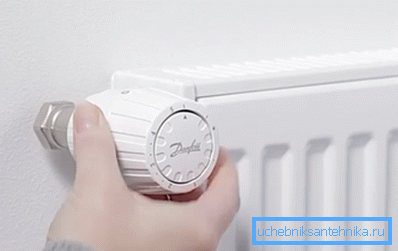

- Например, настройте копчето на фигура 3 - обикновено е 20 ° C, а циркулацията на охлаждащата течност ще продължи, докато температурата на въздуха в стаята не се повиши до 21 ° C и когато това се случи, пълнежът се разширява, силният пресира стеблото и пропускът ще бъде отменен, Когато температурата на въздуха в помещението падне до 19 ° C, пълнежът ще намалее по размер и водата ще натисне стеблото назад, като отвори канал за циркулация в радиатора.
Механични терморегулатори
Забележка. Всички термостатични регулатори от механичен тип са разделени на три групи за запълване на мембраната с различни пълнители. Така може да са твърди тела като парафин, стеарин или озоцерит, течност, като алкохол или масло, или може да бъде втечнен газ.
В случаите, когато мембраната се напълва с парафин, стеарин или озоцерит, реакционният процес по-скоро се възпрепятства - пълнежът достига необходимото състояние само 40 минути след като температурата в стаята е настроена.
И тъй като отговорът на устройството е програмиран до една степен, той просто няма време да работи при желаната температура и грешката, като правило, достига вече до 1.5 ?. Това означава, че ако настроите 20?, То няма да работи при 19-21 ° C, а при 17.5-22.5 ° C, съответно.
Друго отрицание на това устройство е влиянието на външни фактори, например, парафинът може да бъде загрят от задната стена на хладилника, който е наблизо или се охлажда от течение. Независимо от това, механичните устройства с твърд пълнеж се считат за най-надеждни сред техните колеги (течност и газ), освен това цената за тях е малко по-ниска.
В случаите, когато регулаторът е напълнен с алкохол или масло, силфонът реагира много по-бързо - това се случва след 25 минути - почти два пъти по-бързо, отколкото при твърдия пълнител. На пръв поглед тези кранове са по-компактни, тъй като тук мечетата са по-малки, поради което се свиват по размер и главата с копче.
Такова устройство може да функционира правилно при температура на охлаждащата течност от 50-80 ° C, но грешката е възможна тук и в зависимост от производителя ще бъде 0.9-1.5 ° С.
Сред механиката, най-съвършена е термостатът с газов мембранен - забавянето й в отговор на повишаването или намаляването на температурата в сравнение с твърдите вещества и течностите е минимално.
Отнема само 8 минути, за да реагира на промените в температурата на въздуха в помещението - в сравнение с 25 и 40 минути, това е много малко! Причината тук е съвсем проста: силният шлаух е възможно най-далече от стените на регулатора, което увеличава неговата чувствителност, тъй като външните фактори тук могат да имат само минимален ефект.
Забележка. Температурни регулатори от всякакъв вид, прави и под ъгъл, инструкцията не препоръчва инсталиране в близост до отоплителни уреди, течения и зад завеси. Тези фактори допринасят за неизправност в механизма.
Маркировка | Кратко описание | Цена в € |
RTD Inova 013L3132 | Газ. Сензор за дистанционно управление 6-26 | 22,92 |
RTD 3640 013L3640 | Газ. Вграден сензор 6-26С | 14,84 |
RTD 3120 013L3120 | Газ. Вграден сензор 6-26С | 22,35 |
RTS 3620 013L3620 | Течността. Вграден сензор 6-26С | 14,07 |
RTS-К 3630 013L3630 | Течността. Вграден сензор 6-26С | 14,07 |
RTS Everis 013L4230 | Течността. Вграден сензор 8-28C | 14,84 |
RTD 3642 013L3642 | Газ. Сензор за дистанционно управление 6-26C | 20,31 |
RTD-R 3110 013L3110 | Газ. Вграден сензор за клапан RA | 14,84 |
RTD Inova 013L3130 | Газ. Вграден сензор 6-26С | 16,13 |
RTD 3562 013L3562 | Газ. Сензор за дистанционно управление 6-28C | чщ,07 |
Таблицата на термостатичните регулатори DANTHOSS
Електронни терморегулатори
Електронният термодатчик за отоплителен радиатор може да бъде от два вида - с отворена и затворена логика, т.е. първата опция трябва да бъде програмирана, а втората - не.
Те се различават при приложение, така че устройствата с затворена логика се монтират директно върху радиаторите и програмируемите контролери се инсталират в автономна отоплителна система като контролер. Той събира информация за температурата във всяка стая, използвайки дистанционен сензор и по този начин има способността да регулира общата температура.
Значителен недостатък на електронните термостатични вентили е тяхната висока цена и зависимост от източника на енергия. Ако батерията е изтощена или акумулаторът е изтощен, уредът спира да функционира.
Забележка. При инсталирането на всякакъв вид терморегулатори на радиатори, техните (акумулатори) трябва да бъдат снабдени с изключващ клапан. Той може да бъде или конвенционален сферичен клапан или конусен клапан.
Допълнителни регулатори
Ако имате инсталирана отделна схема на отоплението, което означава, че освен радиаторите има и система за подгряване на вода, тогава определено ще трябва да инсталирате балансиращ радиатор, като за батериите и подовете се нуждаете от различни температури. В зависимост от дизайна на веригата (нейното разклоняване), можете да използвате термостатичен или четирипосочен термостатичен клапан, който преразпределя топлоносителя при желаната (определена) температура.
Принципът на работа тук е съвсем прост - от котела охладителят навлиза в трипътен (четирипосочен) вентил със същата температура, която е необходима за отопление на радиаторите, но е твърде висока за топъл под.
Следователно клапанът препокрива посоката на пода и изпуска вода в тръбата за връщане - когато тръбата на пода се охлажда - вентилът се отваря и циркулацията се връща в определена температурна точка.
Заключение
В заключение, бих искал да спомена настройките на термостатите, които трябва да бъдат направени след инсталирането им от собствените им ръце - без тях не можете да коригирате микроклимата в стаята. За да направите това, трябва да затворите всички прозорци и врати, завъртете копчето на регулатора наляво докрай и изчакайте, докато температурата в помещението се повиши над желаната температура с 5-6 ° С.
След това завъртете копчето докрай надясно и изчакайте, докато температурата падне до желаната температура, и бавно започнете да отваряте регулатора, докато чуете воден шум - оставете го в тази позиция.
