Циркулационна помпа за отопление: избор и монтаж

Каква е типичната циркулационна помпа за отоплителна система? Какви са признаците за избора на това устройство? Как да го инсталирате правилно в системата? Нека се опитаме да отговорим на тези въпроси.

класификация

Циркулационните помпи за битови нужди от устройството им се различават малко от другите помпи за прехвърляне на леко замърсени течности: работното колело е отговорно за създаването на хидравлична глава (обикновено центробежна); въртящият момент се генерира от електродвигател.

Съществуват обаче редица функции, които правят възможно класифицирането на тези устройства.

Мок ротор

Почти все циркуляционные насосы отопления, применяющиеся в частных домах - с мокрым ротором. Собственно, это означает лишь то, что ротор электромотора погружен непосредственно в теплоноситель, который обеспечивает отвод избыточного тепла  и смазку подшипников.

Популярността на този тип устройства се дължи на много атрактивен набор от характеристики:

• Те са почти безшумни.
• Те не се нуждаят от поддръжка (смазване и почистване на лагери, пълнене на кутии за пълнене и др.).
• Тяхната термична защита не зависи от допълнителни автоматични устройства: тя се осигурява от наличието на охладител в самата верига.
• По правило циркулационните помпи за отоплителни системи с мокър ротор имат няколко режима на работа с стъпка-по-стъпка или безстепенно управление на скоростта.

Само за да не се формира едностранна оценка на този клас инструменти, струва си да добавите мухъл в маз.

1. Благодарение на смазочната система на носещия топлоносител, помпите са много чувствителни към състава и чистотата, Наличието на пясък и мащаб е неприемливо.

Въпреки това: проблемът е напълно решен чрез инсталиране на груб филтър преди устройството.

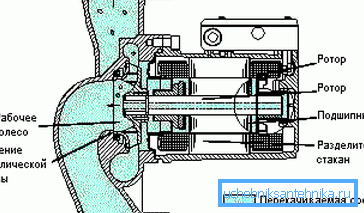

1. Рециркулационната помпа за отопление, принадлежаща към този клас, е монтирана само с хоризонтално разположение на вала.

Сух ротор

Циркулярна помпа за отопление със сух ротор често е и работно колело на обща шахта с мотор; Тук обаче роторът на мотора се върти във въздуха.

Оттук и характеристиките на агрегатите:

• Уровень шума - выше среднего. Шум создает, прежде всего, отдельная крыльчатка вентилятора, охлаждающего электромотор.
• Тепловую защиту обеспечивает отдельное реле. Следствие - нередкие перегревы с нарушением межвиткового сопротивления статора при его неисправностях.
• Насосу требуется обслуживание (как минимум - пресловутые смазка подшипников и набивка сальника).
• Его нельзя монтировать мотором вниз - просто потому, что кожух мотора негерметичен, и протечка по валу приведет к замыканию в нем.
• В допълнение, устройствата от този тип обикновено са с една скорост.

Каква е ползата от използването на сух ротор с толкова много неприятни черти? Фактът, че охлаждащата течност (или всяка друга среда) може да има произволна степен на замърсяване: по отношение на лагера и скъпата електрическа мотора това по никакъв начин няма да се отрази.

На устройствата със сух ротор има няколко отделни подкатегории.

конзола

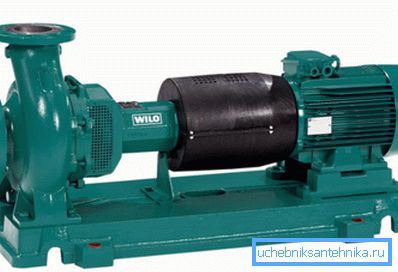

В этот класс попадают, прежде всего, промышленные циркуляционные насосы для отопления. Их ключевая особенность - монтаж мотора и крыльчатки на общей платформе (консоли) с возможностью их независимой замены; при этом с одной крыльчаткой могут работать моторы разной мощности и размеров - достаточно лишь соблюсти соосность при установке.

Забележка: Двигателят тук не седи на същото място като моторния ротор. Обикновено те са свързани с фланци.

При инсталирането на този клас устройства е полезно да знаете няколко финес.

• Мощните циркулационни промишлени помпи за отопление са монтирани на отделна основа, която не е свързана с основата на сградата.
• Для устранения незначительных осевых отклонений фланцы соединения между мотором и валом насоса часто объединяются не жестко, болтами, а отрезками армированной резины (например - транспортерной ленты).

блок

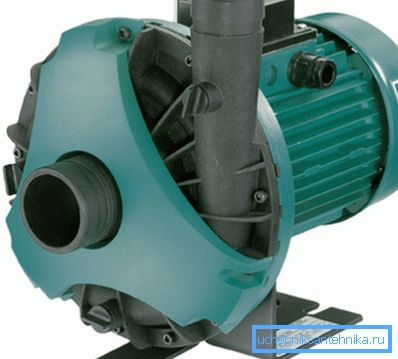

За разлика от предишния дизайн, в блокова помпа работното колело стои върху общия вал с мотора. Помпата работи само с един тип двигател.

В редица

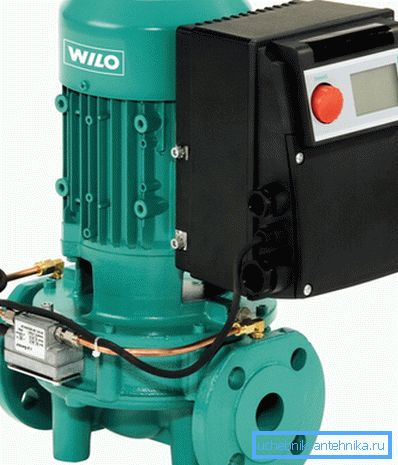

Этот циркуляционный насос в системе отопления отличается тем, что входной и выходной патрубки находятся на одной оси, что позволяет монтировать его на прямом участке трубопровода с минимальным расстоянием между фланцами (англ. in - "в", line - "линия").

Подбор по параметрам

Така че ще трябва да инсталираме собствената си отоплителна система с известни характеристики (брой и вид нагреватели, диаметър на тръбите и др.).

Как да изберем най-добрите технически характеристики на устройството?

Захранващо напрежение

Для промышленных устройств значительной мощности оно составляет 380 вольт; для большинства бытовых - 220. Единственное преимущество питания от 12 вольт - повышенная безопасность в случае повреждения корпуса; цена этой безопасности - необходимость приобретать дополнительный преобразователь и разводить низковольтную проводку.

налягане

Ако индустриалните отоплителни системи с циркулация на помпата изискват сложни хидравлични изчисления за определяне на търсенето на налягане, то вилите и апартаментите са прости: хидравличното съпротивление на контура на разумна степен не надвишава 2 метра, което напълно отговаря на минималната стойност на тази характеристика.

Където в маркировката на помпата можете да намерите индикация за налягането, което създава?

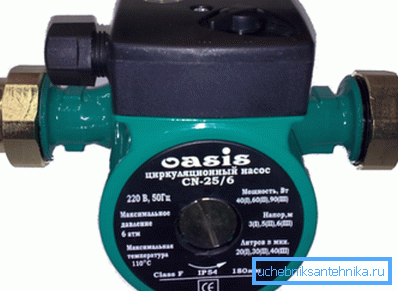

Като правило някъде близо до името има две групи числа, разделени с тире (например 25-40). В тази маркировка:

продуктивност

Тя може да бъде избрана по два начина. Най-простият от тях се намалява до определяне на общия обем на отоплителната система и нейното умножение по три.

Още веднъж: помпата трябва да се движи през целия обем на охлаждащата течност три пъти на час. При по-бавна циркулация при тежки студове разликата в температурата между началото и края на веригата ще бъде твърде голяма.

Методът за оценка на производителността на общата топлинна мощност на отоплителната система е малко по-сложен.

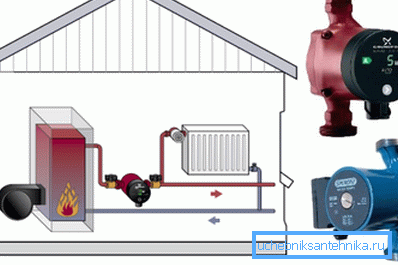

Формулата за изчисление има формата G = Q / (1,163 * Dt), където:

• G - производительность в кубометрах;
• Q - мощность источника тепла или тепловая мощность отдельного контура в киловаттах.

• 1,163 - теплоемкость воды (константа);
• Dt - разница температур между подающей и обратной нитками (нормальным считается значение в 20 градусов).

Така при котел с мощност 16 kW и делта температури от 20 градуса оптималната производителност е 16 / (1,163 * 20) = 0,7 m3 / час.

Монтаж

Колко трудно е да инсталирате циркулационни помпи за отоплителни системи със собствените си ръце?

Като цяло тук няма много финес.

• Силно се препоръчва да свържете захранването чрез заземен контакт.

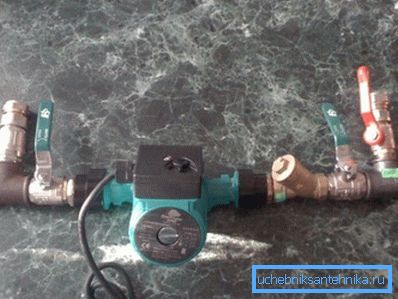

• Преди помпата в хода на охлаждащата течност се поставя груб филтър.
• По обе стороны от сборки из насоса и фильтра на отопление ставится запорная арматура - вентиля или задвижки.

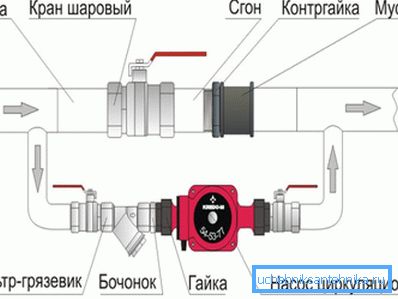

• Если насос ставится в гравитационную систему и в дальнейшем предполагается ее использование с естественной циркуляцией, между врезками отвода на него оставляется байпас. Он обязательно снабжается обратным клапаном (лучше - шариковым).

Това е полезно: ако няма циркулация в отоплителната система, когато помпата работи, това вероятно означава блокиран възвратен клапан. Охлаждащата течност започва да циркулира през малък кръг през байпаса.

Заключение

Ще се замислим за нашето (макар и малко плитко) запознаване с този вид отоплително оборудване.

Както винаги, приложеното видео ще предложи на читателя допълнителни материали. Успех!
