Трипътен вентил за отопление: цел, устройство, функции на

За инсталирането на отоплителни системи, използващи различни спирателни и контролни клапани, както и за успешното сглобяване на санитарно оборудване със собствените им ръце е необходимо да се разбере. Искаме да разгледаме един от най-функционалните видове такива фитинги - трипътна клапа.

Много портални кранове

Устройство

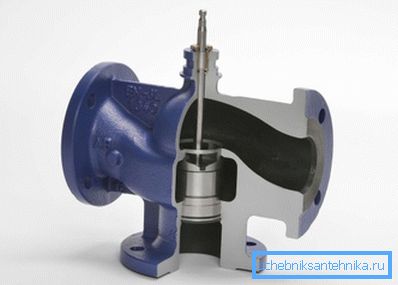

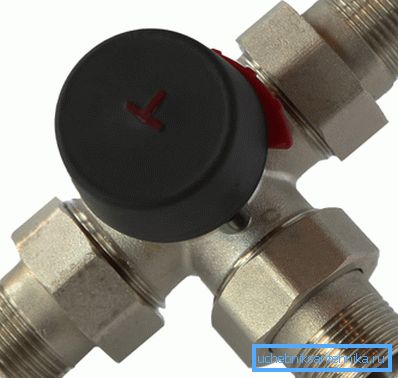

Трипътният вентил е тръбен клон с T-образна форма с механизъм за блокиране и регулиране. Устройството има два входа и един изход, а ако го включите обратно - един вход и два изхода.

Входните входове се означават с букви А и Б и изход - AB.

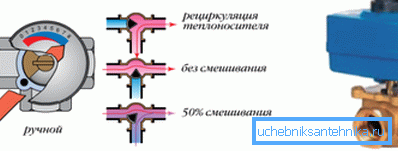

Заключващият механизъм има три позиции (три хода):

1. При първото положение водата влиза в вход А и изтича от изхода АВ, докато входът В е напълно блокиран;
2. Във второто положение водата се придвижва от вход B към изхода AB, а входът A е напълно блокиран;
3. На трето място, водата се влива в двата входа А и В, а на изхода АВ получаваме смес от два потока.

Обърнете внимание! Изброените разпоредби са валидни за моделите за приспособяване. Продуктите, предназначени само за превключване на потоци, нямат трета позиция.

Заключващият механизъм може да бъде подреден по различни начини:

• тОПКА, Тя е проектирана да превключва потоци чрез припокриване на един от каналите. За корекция не се вписва добре;
• Роторный, Използва се за настройка, тъй като позволява гладко отваряне и затваряне на канала;

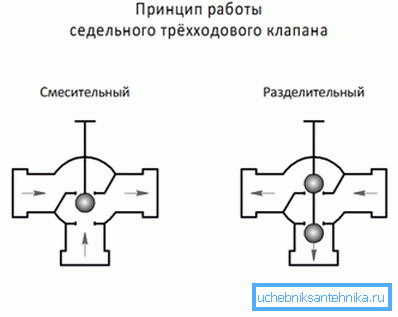

• седло, Може да има и заключващ и регулиращ дизайн.

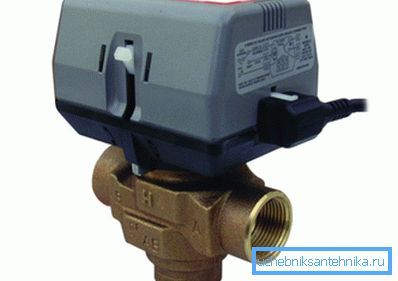

Механизмът се контролира ръчно чрез дръжка (ръчно колело) или чрез електрическо задвижване. Оборудвани със серво задвижвания, продуктите могат да бъдат интегрирани в системи с автоматично управление.

Обърнете внимание! Въпреки такава важна функционалност и определена незаменимост, дизайнът на устройството е доста прост и затова цената му е ниска.

Цел и функции

Трипътният вентил може да изпълнява три функции:

1. Смесване на потоците охладител, Използва се, ако е необходимо, да се добави обратно поток към подаващото устройство, за да се намали температурата на подаване към нискотемпературните вериги или да се регулира силата на радиатора, без да се променя работата на котела;
2. Разделяне на един поток на два канала. Използва се за източване на отопляемата охлаждаща течност в система за захранване с гореща вода или резервоар за съхранение, котел и др .;
3. Превключване на посоката на движение на охлаждащата течност, Използва се, когато няколко устройства работят заедно в една и съща система, както и за пренасянето на схемата в режим на рециркулация.

Обмислете един от най-често срещаните случаи: отоплителният котел е свързан към окабеляването и към колектора на топлата под. Както знаете, охлаждащата течност за радиатори е с температура от около 70-95 градуса, докато топлинният носач за системата от топла подове не трябва да се нагрява над 40 до 50 градуса.

Ако понижим температурата на охлаждащата течност, тогава радиаторите няма да работят в нормален режим, а къщата ще стане студена. Ако дадем топлата вода гореща вода, ще бъде неприятно да ходим на пода. Какво трябва да правим?

Тук се нуждаем от трипътен вентил. Захранващият тръбопровод е свързан към захранването към колектора на байпаса на топъл под с трипътен вентил, който се поставя в режим на смесване.

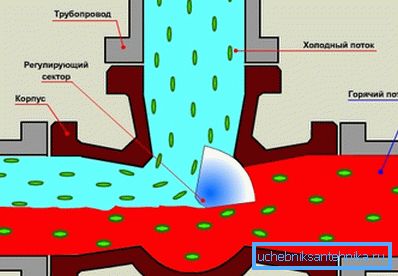

В резултат на това студен поток от обратния поток се смесва в потока гореща вода и температурата на получената струя се осреднява до желаните 40-50 градуса. Ако е необходимо, чрез регулиране на позицията на клапата е възможно да се повиши или намали температурата в подовия контур.

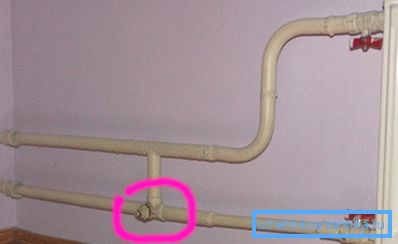

Друг пример е свързването на радиатора през байпаса, използвайки същата схема. Когато кранчето е в позиция на смесване - температурата на радиатора става по-ниска от температурата на охлаждащата течност, идваща от котела, докато останалите уреди получават по-малко охладена вода.

Ако включим дръжката и затворим байпаса, радиаторът ще работи с пълна мощност. Ако трябва да изключим устройството, просто завъртим клапана в затворен режим на връщане и отваряне на байпас и затвори спирателния вентил на входа на радиатора. Тогава охлаждащата течност циркулира около тази батерия.

  Обърнете внимание! Възможно е да се използва четирипътен вентил, който не изисква байпас.

Накрая, инструкцията позволява използването на многопропускателен вентил в многовходови системи с паралелно работещи котли, котел и котел за индиректно отопление, с водоснабдяване за отопление и топла вода. Устройствата ви позволяват да разделите потоците и да регулирате тяхната температура, като осигурите съвместната работа на няколко устройства и вериги.

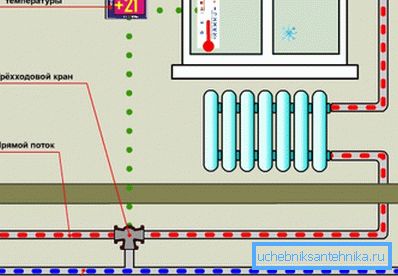

Обърнете внимание! Ако клапанът със серво задвижването е свързан към термостата, тогава когато температурата в помещението е понижена, контролерът ще командва двигателя и ще блокира обходния. Когато се достигне желаната стойност, устройството ще се върне в режим на смесване.

заключение

Трипътните клапани позволяват смесване, разделяне и превключване на посоките на охлаждащите потоци в отоплителните кръгове. Видеото ще ви помогне да видите ясно тяхната ефективност и функционалност.
