Тръбни отоплителни радиатори от стомана за жилищни и

Един от най-важните параметри във всяка стая е комфортната температура. Това може да се постигне с помощта на различни отоплителни системи, които се използват в жилищното и промишлено строителство.

Най-често топлината се прехвърля в атмосферата на стаята с помощта на радиатори, чийто дизайн може да бъде всеки. Днес ще говорим за тръбна структура, ще разкажем за нейните характеристики, размери и други параметри.

Принцип на действие на радиаторите

Въпреки че има няколко начина за затопляне на стаята, най-старата и най-надеждната все още се счита за използване на отоплителни батерии, състоящи се от секции. Във вторите канали са необходими за движението на охлаждащата течност, която обикновено е обикновена вода.

Помислете по-подробно за принципа на действие на радиаторите, като се съсредоточите върху три компонента:

1. радиация - По време на работа батериите излъчват топлина. Между другото, беше забелязано, че тъмните продукти дават място на атмосферата повече от леки.
2. Конвекция - вид пренос на топлина, когато прехвърлянето на вътрешна енергия се случва в потоци и струи.
3. Топлопроводимост - процесс передачи тепловой энергии от нагретых тел менее нагретым.

Направете радиатори от:

• чугун;
• алуминий;
• стомана;
• мед.

Те могат да бъдат и биметални, например, вътре в медта, а отгоре от алуминий или стомана плюс алуминий.

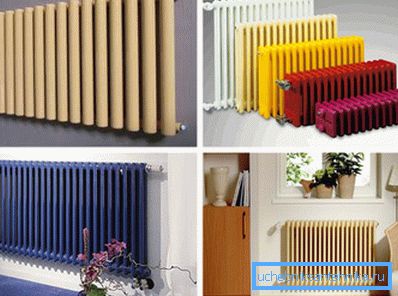

Дизайнът може да бъде панелен и тръбен. Последните са станали особено търсени днес поради тяхната ефективност и интересни дизайнерски решения. По-долу ще обсъдим тези параметри по-подробно.

Свойства

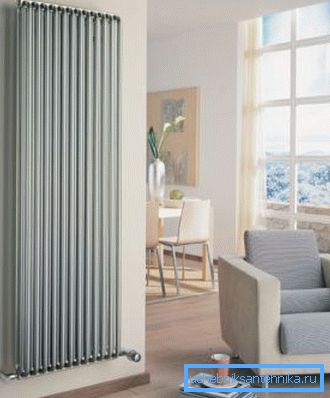

Тръбните радиатори се състоят от няколко секции, както и огромното мнозинство от други конструкции от този тип. Те обаче не се въртят, както при чугунени, алуминиеви или биметални радиатори, но се заваряват заедно.

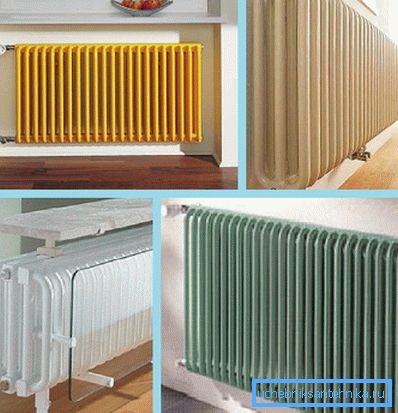

Степента на ефективност на устройството зависи пряко от броя на тръбите в секцията. Например минималната ефективност може да бъде получена от 2 тръби, най-оптималната опция е 6.

Съвет: За да загреете голяма площ, препоръчваме да инсталирате радиатори с по-голяма дълбочина, за които ефективността ще бъде по-висока.

Обикновено тръбните конструкции за отопление са изработени от стомана. Популярността на материала добавя своята сила и надеждност в експлоатация, в допълнение, той постоянно толерира агресивна среда. В нашите условия този параметър се счита за важен, тъй като качеството на охлаждащата течност обикновено се намира на ниско ниво.

Тези и други свойства, например малка тежест, която позволява бързо ръчно производство на монтаж и демонтаж на оборудване, позволяват устройствата да останат в търсенето на пазара. В допълнение, цената на стоманен радиатор е 2-5 пъти по-ниска от чугун или алуминий подобна нагревателна площ.

предимства:

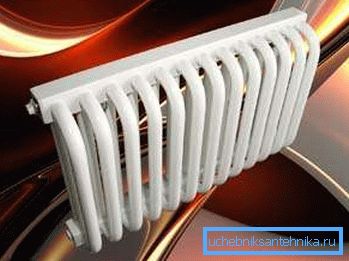

1. Хигиенично, тъй като устройството няма остри ъгли, лесно се почиства от прах. Същият параметър го прави по-безопасен за деца.
2. Добре толерира диференциалното нагряване на стоманения радиатор.
3. Материалът на производство е устойчив на корозия. За да подобри техническите си характеристики, той е покрит с полимерни съединения, което увеличава експлоатационния живот на устройствата.

недостатъци:

1. Ниското топлинно излъчване, следователно, ако вземете цената за kW мощност за точката на изчисление, устройството ще бъде най-скъпо.
2. Местата за точково заваряване са потенциална опасност за тези радиатори. Поради тежки падания на налягането те могат да изтекат.

Съвет: инсталирането на такива устройства е по-предпочитано при автономни отоплителни системи.

Общи размери и налягане

Първият параметър е необходим за избор на мястото на инсталиране на нагревателя:

Изчислете броя секции

Както вече споменахме по-горе, тръбният нагревател може да бъде монтиран както в централната отоплителна система, така и в индивидуалната отоплителна система. Въпреки че последният вариант е най-предпочитан поради ниското налягане на охлаждащата течност.

Въпреки това, където е инсталирана, е изключително важно да се направи правилното изчисление на необходимия брой секции. В противен случай няма да получите очаквания комфорт.

Дизайнът, въпреки че има сечение, но не е сгъваем, така че не можете да добавите липсващи или премахване на ненужни по-късно. Стандартният номер е 2, 6, 8 и 12 секционни радиатори, понякога можете да намерите на пазара батерии, състоящи се от 14 или 16.

Съвет: Когато изчислявате броя на секциите, имайте предвид, че средният топлинен трансфер на всеки от тях може да бъде в диапазона от 80-120 W.

В строителната инструкция се казва, че съгласно нормите за отопление 1 м² трябва да похарчите 100 вата топлинна енергия. Трябва само да знаете площта на стаята и да умножите тази стойност с 100 W.

При изчисляването следва да се вземат предвид и следните фактори:

1. Когато стаята има 2 външни стени и 1 прозорец, трябва да добавите към получената фигура от 20%.
2. С 2 външни стени и 1-ви прозорец нуждите се увеличават с 30%.
3. Ако прозорецът е обърнат на север или на североизток, количеството топлина трябва да бъде добавено в рамките на 10%.
4. При инсталирането на тръбна радиаторно тяло трябва да се загрее в ненаградена дълбока ниша, топлопредаването трябва да се увеличи с 5%.
5. За затворена ниша със солиден панел и с 2 хоризонтални слотове, трябва да увеличите доставката на топлина с 15%.

Съвет: ако в стаята има няколко фактора, които изискват увеличение на топлинната енергия, те трябва да бъдат сумирани, за да се получи крайната нужда от отопление.

Пример

Ако площта на стаята е 20 м² имате нужда - 20 x 100 W = 2000 W. След това е необходимо да се разделят на средната стойност на топлопредаване на една секция - 2000: 100W = 20 (секции). Сега можете да закупите един или два радиатора, така че сумата от техните секции да е 20.

Ако има прозорец и 2 външни стени в стая 1, добавете още 4 секции - 20 x 20% = 24 секции.

Как да свържете тръбните радиатори

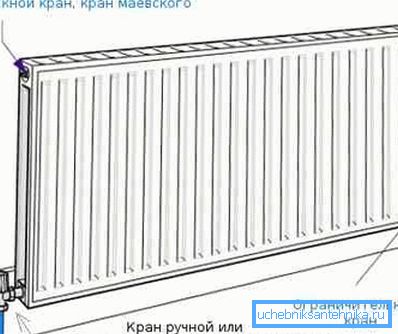

Има три основни начина за свързване на отоплителни уреди от този тип към системата за отопление:

1. бельо - тръбата от топлинния източник се подава към долната тръба на радиатора от едната страна, крана е свързана с другата.

1. страничен - тръбата с гореща вода е свързана към горната отверстие от едната страна, изходът е направен от долния край.

1. диагонал - тръбата от топлинния източник се насочва към горната отверка на акумулатора, като в същото време кранчето е направено от противоположната страна на долната тръба на клона.

Съвет: експертите смятат, че най-големият ефект от разсейването на топлината от радиатора може да бъде постигнат чрез странична връзка.

Тръбни радиатори в дизайна на стаята

Изборът на нагревател, ние препоръчваме не само да се пристъпи към неговата цена, важен фактор ще бъде външният вид на устройството. Желателно е да се вземат предвид архитектурните особености на сградите и проектирането на отоплителната система на помещенията.

В същото време съществуват много ограничения, които могат да повлияят на избора на отоплителното устройство, например дизайна на помещението и свойствата на материала, от който е направен радиаторът.

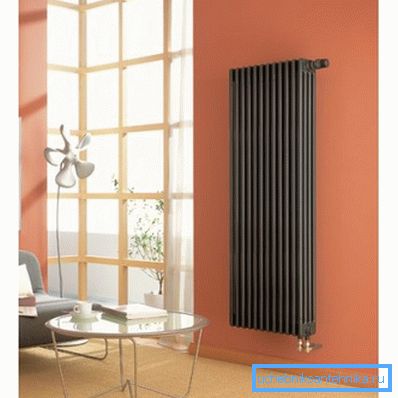

Въпреки че асортиментът от такива продукти е доста голям, загрижеността на Arbonia заема специално място, мотото на което е "топлината на помещенията в най-добрата форма". Основните му продукти са тръбни радиатори, изработени от стомана, дизайнерски радиатори и отопляеми релси за кърпи.

При проектирането на нагревателя се отчита не само оптималното разпределение на топлината за излъчване и конвекция, но и естетическият компонент на устройството. Използването на продуктите може да бъде в промишлени и жилищни сгради, благодарение на заоблените ъгли, които не са опасни за хората, а лесното почистване позволява дори на страдащите от алергия да се чувстват комфортно.

заключение

След като разгледахме подробно стоманените радиатори за тръбно отопление, можем да кажем, че те успешно се вписват в помещенията на всякакви помещения - жилищни и промишлени. Когато ги избирате, обърнете внимание на правилния избор на раздели, както и на естетичната страна на устройствата.

Най-добре е да ги използвате в автономно отопление, където налягането на охлаждащата течност е ниско. Видеоклипът в статията ще ви помогне да намерите допълнителна информация по тази тема.
