Термостат за радиатор: приложение, сортове, монтажни

Кога и защо термостатът се използва за радиатори? Какъв конструктивен дизайн на това устройство предлага съвременният пазар? Как да инсталирате правилно термостата? В нашия материал ще се опитаме да намерим отговори на тези и други въпроси.

Какво е това?

Термостатът е устройство за поддържане на постоянна температура на всяка среда.

Както се прилага при отопление, съществуват два класа устройства:

• Проектирани да регулират пропускливостта на тръбопровода, устройствата се използват в системи за отопление на водата;
• Предназначенные для включения и выключения электрических нагревательных элементов в зависимости от температуры среды термостаты предсказуемо применяются с электронагревателями различных типов - конвекторами, масляными радиаторами, кабельными и пленочными теплыми полами.

Забележка: Работата на устройства от един клас може да се основава на различни физически принципи. Още ще се запознаем с тях в съответния раздел на статията.

Защо това е необходимо

Целите на използването на термостати в отоплителните системи, всъщност само две:

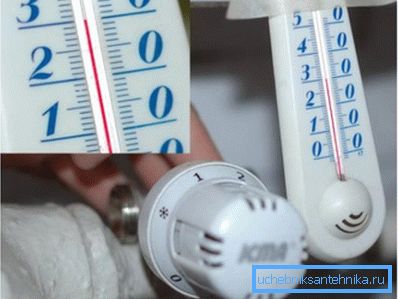

1. Поддържане на комфортна температура на въздуха в напълно автоматичен режим без намеса на собственика.
2. Енергоспестяващи (електрически и термични).

Ако се влошат климатичните условия (понижаване на температурата на улицата, укрепване на вятъра), топлообменът през обграждащите конструкции на къщата се увеличава; Тъй като въздухът в помещението се охлажда, термостатът увеличава топлинната мощност на отоплителните уреди. Когато стаята е прекомерно нагрята, няма нужда от прекомерна вентилация: самият термостат ще намали топлопреминаването до необходимото ниво.

Класификация и устройство

Сега започваме да се запознаваме с различни видове термостатични устройства.

Термостатичен вентил

Използва се във връзка с топлинни глави от различни типове във водни отоплителни системи. Работата на вентила е ограничена до ограничаване на потока охлаждаща течност през нагревателя.

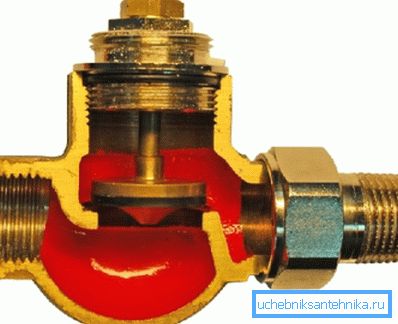

Структурно, тя силно прилича на дросел, който на свой ред е модификация на винтовия клапан:

• Шток приводит в движение клапан - плоский или конической формы;
• Вентилът се спуска в седлото и напълно или частично блокира потока на водата през отвора в него.

Подобно на винтовия вентил, термостатичният вентил приема движението на средата през корпуса само в една посока: охлаждащата течност трябва да тече само до седлото и изключително от дъното. Посоката на движение на охлаждащата течност винаги е обозначена със стрелка върху тялото.

Отличие этого элемента регулирующей арматуры от дросселя - в том, что его шток приводится в движение не барашком с резьбой, а внешним регулирующим устройством - термостатической головкой.

Вълна термична глава

Абсолютное большинство термоголовок, предлагаемых современным рынком, относятся именно к этому типу. Их достоинство - достаточно демократичная цена, начинающаяся примерно от 400 рублей. Сильфонная термостатическая головка энергонезависима; ее функциональность ограничена непрерывной регулировкой проходимости клапана с поддержанием заданной температуры среды без каких-либо цикличных колебаний.

Принципът на действие се основава на значително разширяване на температурата на някои течни и газообразни среди: съдържанието на мембраната (гофрирана тръба в тялото на устройството) се разширява, когато се нагрява и натиска на стеблото на клапана.

Когато охлаждате и намалявате дължината на силовата част, влезе в действие възвратна пружина. Температурата се регулира чрез конвенционална резба, която измества стеблото спрямо мембраната.

Забележка: главите от този тип могат да бъдат оборудвани с дистанционен температурен датчик върху капилярната тръба, през който работната среда, която се разширява в термичния сензор, навлиза в силфонната кухина.

Електронна термична глава

Електронните радиаторни термостати са много по-сложни:

• За регистрацию внешней температуры отвечает термопара - термодатчик, состоящий из двух разнородных проводников, соединенных последовательно. Когда контакты между ними нагреты до разных температур, в цепи возникает постоянный слабый ток; чем больше разница температур, тем больше его значения.

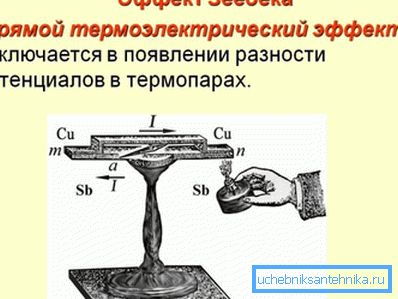

Любопитно е, че въпреки че електронните термични глави са позиционирани като нови високотехнологични решения, термоелектричният ефект (ефекта на Seebeck), който стои зад принципа на тяхното функциониране, е открит преди почти преди два века.

• Термостатичен вентил приводится в движение маломощным сервомотором. Благодаря редуктору потребляемый им ток ограничен значением в 100 мА, что позволяет использовать в качестве элементов питания обычные компактные гальванические элементы (плоские или пальчиковые батарейки).

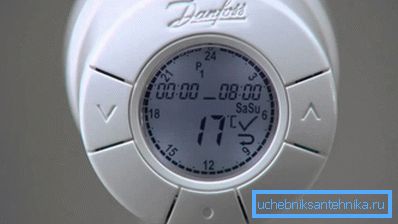

• Обработка данных с термопары осуществляется микроконтроллером. Он допускает программирование суточного и (иногда) недельного цикла температур: к примеру, ночью, когда потребность в тепле минимальна, температура в помещении может быть снижена на 2 - 3 градуса.

Как се сравняват цените на силфонните и електронните термични глави? Ето един извадка от ценовата листа за продуктите на Danfoss:

Термостати на електрически уреди

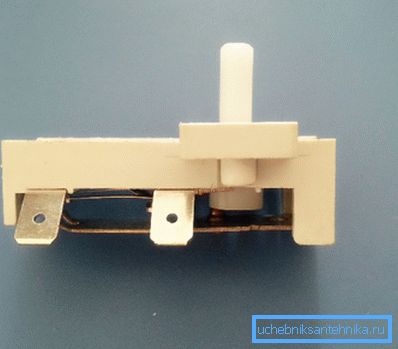

Теплый пол, электроконвектор или масляный радиатор с термостатом подразумевают работу при постоянной мощности; расход тепла ограничивается периодическими отключениями прибора. В роли термостата выступает биметаллическая пластина - гибкий контакт из двух разнородных металлов с разными коэффициентами температурного расширения.

Когато се достигне определена температура, биметалната плоча се деформира, разкъсвайки контакта и прекъсвайки подаването на енергия към отоплителните елементи. Когато охлаждате, охлажда се оригиналната форма за контакт и се възстановява захранването. С регулирането на разстоянието между биметалната плоча и терминала е възможно да се регулира температурата на термостата.

Опростеността на дизайна осигурява най-ниската цена на устройството, но също така налага ограничения на максималния ток, който протича през термостата: за домакински уреди той е 16 ампера, който при напрежение 220 волта съответства на електрическа мощност от около 3,5 kW.

Забележка: термодвойката може да бъде вградена в уреда или в устройството за дистанционно управление. Така че електрически топло подове обикновено използват дистанционен температурен датчик, поставен в замазка или под довършително покритие.

Монтаж

Какви правила трябва да спазвам при инсталирането на термостати при отопление със собствените си ръце?

Въпреки разликата в устройствата на устройството, инструкцията е универсална:

• Термостатичният сензор за температура или температура трябва да се намира извън въздуха нагоре от радиатора или неговите възли, По правило това се постига чрез монтиране на главата хоризонтално; Датчикът за дистанционно управление може да се постави навсякъде в стаята.

• Желателно е да поставите устройството извън ярко осветена зона, Директната слънчева светлина загрява тялото и самия температурен датчик, което влияе върху точността на калибрирането.

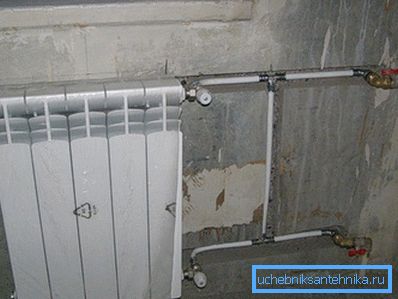

• Термостатните вентили, както и всяко устройство за дроселиране, предполагат наличието на байпас в байпаса на радиатора, Ако радиаторите са свързани последователно, цялата верига ще бъде дроселена.

Заключение

Надяваме се, че нашият миниатюрен преглед на текущите пазарни оферти ще изглежда интересен и полезен за читателя. Допълнителните материали, както обикновено, ще предлагат видеоклипове в тази статия. Успех!
