Свързване на радиатори в еднотръбна система. кръстосана,

Отоплителните мрежи в частни и многофамилни сгради са подредени дълго време. Много често се извършва еднотръбно свързване на отоплителни радиатори, включващо серийно свързване на устройства. Тази опция е най-ефективна при използване на естествената циркулация на охлаждащата течност.

Предимства и недостатъци на разтвора

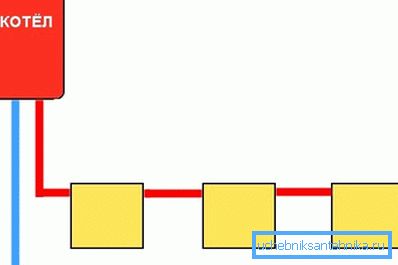

С подреждането на такива отоплителни мрежи, тръбопроводът за захранване от котела се подава директно на първата акумулаторна батерия, а от нея до втората, третата и останалите. Работният носител навлиза в устройствата на свой ред.

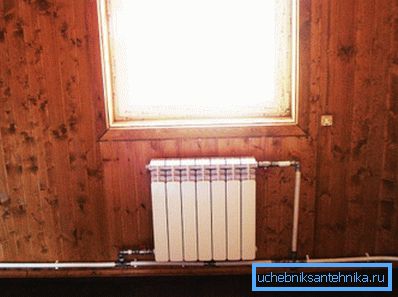

Ако един радиатор е свързан към къща с еднотръбна отоплителна система, тогава можем да говорим за следните предимства и недостатъци.

Основни предимства

• Ниската цена на завършената мрежа се обяснява с минималната консумация на използваните елементи;
• Тръбопроводите са доста лесни за скриване, тъй като те се намират на една линия;
• Структурата на системата е съвсем проста и това прави възможно самата тя да се изгради;
• Отоплителната мрежа от този тип може да функционира без принудителна циркулация.

някои недостатъци

• Няма възможност за регулиране на потока на работната среда в отоплителните уреди;
• Такива системи не се препоръчват, ако дължината на тръбопроводите е много висока;
• Замяната или ремонтът на батериите във всеки случай трябва да се извърши с пълно спиране на комуникационната мрежа.

Доплащане! Когато радиаторът е свързан към еднотръбна система, възможно е да се спестят до 50% от бюджета по тръбопроводи, в сравнение с двутръбна комуникационна мрежа.

Основни опции за свързване

Свързването на отоплителните уреди може да се осъществи по няколко начина. От избора на конкретна, нивото на топлинните загуби, както и естетическите характеристики, ще зависят. Съществуват основно четири основни варианта, всички от които трябва да бъдат разгледани по-подробно.

Кръстосано разположение

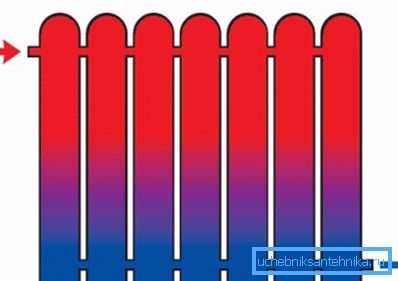

Най-ефективен по отношение на топлинната мощност е диагоналното свързване на радиатора с еднотръбна система. Охлаждащата течност влиза в горното отделение на акумулатора, но излиза директно от дъното. В този случай тя се разпределя възможно най-равномерно в структурата.

Свързване на седалката

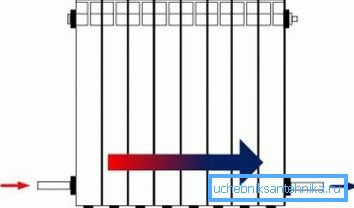

В този случай тръбопроводът е свързан с долните дюзи от всяка страна. С този метод на монтаж топлинните загуби нарастват до известна степен. Обаче, подреждането на елементи може да се счита за полезно, ако говорим за естетически възможности.

Еднопосочна връзка

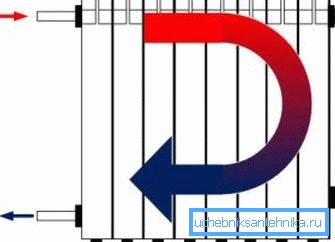

Тази техника включва разположението на елементи от едната страна, но на различни нива. Това означава, че тръбопроводът за доставка е на върха, а линията на изтичане е отдолу. По този начин става възможно да се затопли напълно последното устройство.

По-ниско настаняване

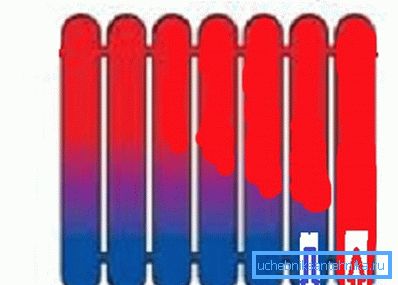

Такава схема за свързване на радиатори за еднотръбна система е от значение, ако проводящите елементи са скрити под пода. Без инсталирането на циркулационна помпа този метод не може да се осъществи, тъй като топлоносителят се подава и изпуска през долната част.

Инсталационни работи

След запознаване с опциите за свързване на батериите, е време да научите за тяхното инсталиране и последващата връзка с тръбопроводите. Всички действия могат да бъдат наистина извършени самостоятелно, отказвайки да привличат професионалисти. Това ви позволява да спестите значително.

Инсталиране на устройства

Преди да свържете радиаторите с еднотръбна отоплителна система, трябва да ги инсталирате. Те могат да бъдат закрепени както към страничните повърхности, така и към долната част на стаята.

Подробните инструкции за инсталиране са дадени по-долу:

1. Първи места за монтаж на скоби или куки, В хода на работата използваме рулетка и обикновен молив. Устройството трябва да се раздели поне на 8 см от пода, на около 10 см от перваза и на повече от 2 см от стената;
2. След маркирането, монтирането на дюбели, За тази цел в стоманобетона се пробива отвор, съответстващ на скрепителните елементи. Ако страничната равнина е направена от дърво, фиксирането се извършва с винтове;

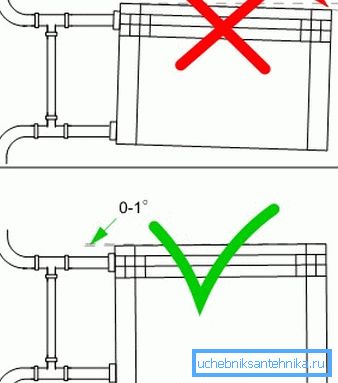

3. На последния етап частите се фиксират на определено място, след което на тях се окачва правилно подготвена батерия, За едно устройство обикновено се изискват 2-3 куки или скоби.

Моля, обърнете внимание! След монтажа на крепежните елементи се проверява тяхната надеждност. Притежателите не трябва да се движат по хоризонтала и вертикала или да се огъват под действието на приложените сили.

Процес на свързване

Обединяването на отоплителните уреди може действително да се осъществи чрез използване на елементи от различни материали, но полипропиленът наскоро стана по-популярен. Следователно, вариантът с тръби от това високомолекулно съединение е разгледан по-долу.

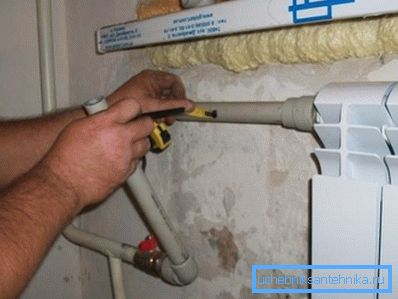

След монтиране на спирателните и контролните клапани е инсталиран специален съединител, който е необходим за докинг с полипропиленови продукти. Към нея тръбите се съединяват чрез запояване.

При извършване на термично свързване трябва да се следва определено време за загряване. Тя трябва да варира в рамките на 5-20 секунди. Прегряването на частите може да доведе до разваляне.

Припадъкът на шевовете се извършва в рамките на 3 минути, поради което през това време е необходимо да сте внимателни, в противен случай елементите могат да се огънат или да изчезнат напълно.

Полезни препоръки

• Независимо от простотата на комуникационната мрежа от този тип, е необходимо да се състави подробен проект преди предварителна работа с предварителни изчисления;
• За да се поставят проводящите елементи на произволни места, е абсолютно необходимо да се монтира циркулационна помпа, която да накара охладителя да се движи в затворен контур;
• Тръбопроводите от полипропилен трябва да бъдат закрепени към страничната повърхност с компенсаторни опори. Те позволяват да се фиксират продуктите в една позиция, но е възможно линейно движение;
• Ако вместо полипропиленови елементи се използват метални аналози, то докингът се извършва чрез специални фитинги или заваряване;
• По желание тръбопроводите могат да се поставят в стената, което ще повлияе положително на естетическото възприятие на стаята. Можете също така да направите декоративна кутия, която ще скрие проводимите продукти;
• За да се намалят топлинните загуби, не се препоръчва да се поставят радиатори в отоплителната система в ниша или отвори, особено ако ефективността на цялата мрежа не е много висока;
• В присъствието на циркулационно устройство е желателно да се получи резервен източник на енергия, тъй като когато електричеството е изключено, отоплението няма да функционира;
• Препоръчва се батериите да се поставят с подови настилки, ако стените са направени от леки материали. В други случаи трябва да се монтират специални куки.

Последната част

Информацията, представена по-горе, ще даде възможност на начинаещите майстори да направят правилното свързване на радиатори за еднотръбна система в частна къща или апартамент.

При монтажа може да се използва която и да е от предложените схеми за свързване на проводящи елементи. Що се отнася до специалното видео в тази статия, това ще ви позволи визуално да се запознаете с тази тема.
