Свързване на отоплителни радиатори: методи, схеми, демонтаж

Как да свържете радиаторите за отопление един с друг, за да осигурите висококачествено отопление в помещенията?

Този въпрос е особено важен, ако отоплителната система е проектирана и инсталирана в новопостроена къща. Въпреки това, в вече експлоатирани къщи моделът на свързване може да бъде преработен и актуализиран, за да се осигури по-голяма енергийна ефективност на използваната отоплителна система.

В тази статия ще разгледаме каква схема на свързване на отоплителните радиатори в частна къща може да се счита за оптимална и защо. Освен това ще научим какви са особеностите на прилагането на всяка от предложените схеми.

Структурни характеристики

Пазарът предлага широка гама отоплителни уреди, които са предназначени за пълнене с циркулиращи в сектори охлаждащи течности и отделящи част от топлината към метални части. Металните части в дизайна на устройството, от своя страна, отделят топлина за околната среда.

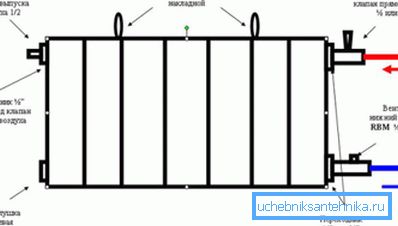

Независимо от того, какова конструкция используемых батарей - панельная или секционная, у них у всех есть одно общее свойство - наличие четырех впускных отверстий. Два отверстия расположены в верхней части торцов, а два отверстия – в нижней части.

Тези отвори са необходими за свързване към тръбите на отоплителната система. Изборът на долните или горните отвори за монтаж може да се дължи на особеностите на местоположението на устройството и избраната схема на свързване.

Преглед на текущите методи

Свързването на отоплителните радиатори към тръбите може да се извърши в съответствие със следните методи:

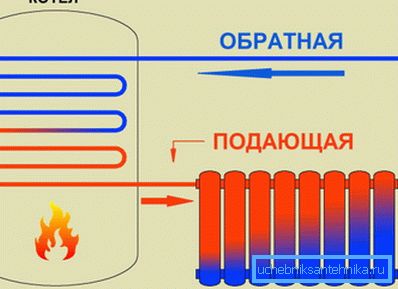

• Най-простият и същевременно ефективен начин за свързване на тръбите към акумулатора е да захранва захранването отгоре и да се върне отдолу.

Предимството на това решение е, че охладителят преминава през нагревателното устройство практически чрез гравитация. Когато използвате тази схема, секциите на инсталирания радиатор ще се запълнят по-бързо, докато налягането на свързващите фитинги ще бъде малко.

Недостатъкът на метода е, че подобно полагане на тръби рядко се използва в модерни апартаменти и къщи.

• Еднопосочно свързване на радиатори към тръби е почти толкова ефективен, колкото и предишната схема, тъй като охлаждащата течност се отдава отгоре, но оставя в долното отваряне. Ефективността на радиатора при тази инсталация е около 97%.

Важно: Ако е инсталирана алуминиева батерия по този начин, има ограничение за броя на използваните секции. Броят на секциите в този случай не трябва да надвишава 20 единици.

• Долният метод на свързване, въпреки по-ниската ефективност (около 88%), става все по-популярен в цял свят. Това не е изненадващо, тъй като модерните системи за отопление се извършват чрез скрити тръби под пода.

Въпреки факта, че резултатът от извършването на инсталационната работа със собствените си ръце в този случай изглежда по-точен, ще е необходимо повече време, за да се запълнят секциите с охлаждаща течност и вследствие на това повече време, за да се осигури удобна стайна температура.

Храненето отдолу може да бъде мотивирано само от особеностите на инсталацията на тръбите. Ефективността на използване на акумулатори, свързани по този начин, не надвишава 75-78%.

• Долна еднопосочна връзка не е често срещано, въпреки това има някои отоплителни акумулатори, където захранващите и възвратните отвори са разположени в долната странична част на радиатора.

От гледна точка на естетическата привлекателност този метод на свързване е напълно оправдан, но от гледна точка на ефективността на батерията е по-добре да се разгледат първите два метода.

Как местоположението на акумулатора влияе върху ефективността на използването му

Както вече беше споменато, начините за свързване на отоплителните радиатори с тръбите влияят на ефективността на цялата система. Оказва се, че местоположението на нагревателя е не по-малко важно.

Обмислете най-често срещаните ситуации:

• Горната част на радиатора е напълно покрита с перваза на прозореца. В идеалния случай ефикасността на батерията е 100%, но горната част на устройството не трябва да се покрива. В нашия случай ръбът на прага променя посоката на нагрятия въздух и ефективността пада от сто процента на деветдесет и шест.
• Батерията за дизайн на стаята е скрита в нишата. В този случай ефективността на устройството се намалява с 7%.

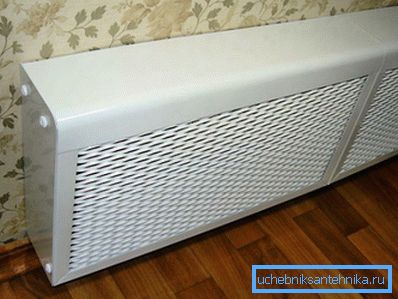

• Батерията за естетичен облик е покрита с декоративен екран. Ако екранът има достатъчно перфорация отпред и отгоре, загубата на топлина е 5%. Ако екранът е практически лишен от перфорация и в същото време покрива радиатора от всички страни, загубите ще бъдат до 20%.

Така че ние разгледахме начините за свързване на тръбите към батериите в низходящ ред по отношение на ефективността. Освен това научихме как да избягваме радиаторите, за да не замръзвате през зимата. Сега нека да изброим действителните схеми за изграждане на отоплителни системи днес.

Диаграми на текущата връзка на батерията

Към днешна дата са използвани няколко схеми за инсталиране на нагреватели в една система. Всички тези схеми имат очевидни предимства в комбинация с моментите, които трябва да бъдат взети предвид при избора на най-добрата възможност за организиране на отоплителна система във вашия дом.

Как можете да свържете биметалните радиатори един към друг в една и съща отоплителна система и същевременно да постигнете оптималния резултат?

• Последовательное подключение - это распространённая и простая в реализации схема, при которой подача проходит через все батареи поочерёдно, а обратка уходит в систему из последнего радиатора. Пример реализации данной схемы следующий. В квартире или доме несколько комнат и в каждой комнате установлено по батарее. Первой теплоноситель получает та батарея, которая расположена ближе к отопительному котлу. Далее теплоноситель по трубе поступает в следующий радиатор и т.д. Преимуществом такого решения является экономия труб, цена которых высока, и простота выполнения монтажных работ. Недостатком метода является неравномерное прогревание воздуха в помещениях, так как по мере отдаления от котла, температура теплоносителя все ниже. Поэтому, решаясь на использование такой схемы, будьте готовы к тому, что в комнате, последней в этой цепочке, будет прохладно.
• Паралелната връзка е верига, която не притежава недостатъците, присъщи на последователната верига. Това се постига чрез използването на обща тръба, през която се подава охлаждащата течност. На свой ред, от този тръбен клон отива, директно към който се присъедини радиаторът. Основно предимство на тази схема е възможността за припокриване на която и да е от батериите във веригата, без да се засяга работата на други нагреватели. За тази цел на входа на всеки нагревател е монтиран спирателен вентил.

Важно: За да се осигури ефективност на отоплителната система в паралелно свързване, завоите трябва да имат по-малък диаметър на напречното сечение от диаметъра на главната тръба.

• Комбинираната схема на свързване на батериите се използва в случай, че в условията на един строителен обект е необходимо да се съчетаят двете по-рано изброени схеми. Обикновено изборът на комбинирано свързване може да се дължи на архитектурните особености на строителната площадка.

Как да разглобявате и монтирате секциите на батерията

В заключение, нека да разгледаме как да разкачите и свържете секциите на радиаторите един с друг.

За начало такива действия са възможни само на секционни устройства и не са възможни с батерии тип панел. Поради това е възможно да се свържат секциите от биметални радиатори и да се свържат участъците от алуминиеви радиатори, докато стоманените батерии не могат да бъдат демонтирани и изградени.

Свързваме и разкачваме секциите с помощта на специален гаечен ключ. Ключът се вкарва алтернативно в горния и долния изпускателен отвор и се придвижва обратно на часовниковата стрелка, ако е необходимо, за отделяне на секциите. За да развиете необходимия брой секции, ключът има маркировки, съответстващи на ширината на секцията.

заключение

Знаейки какво е указанието за инсталиране на радиатори, е лесно да се монтира отоплителна система в селска къща. За да инсталирате отоплителните уреди е успешно, препоръчваме ви да гледате видеоклипа в тази статия.
