Свързване на отоплителен радиатор към двутръбна система:

Обикновено отоплителната система в частните къщи е автономна, така че за нейната организация е необходимо да закупи котел с достатъчен капацитет и да определи какъв трябва да бъде топлопредаването на радиаторите. Тогава зависи от дребното - просто трябва да свържете отоплителните уреди с котела с помощта на тръбопровода и да го напълните с охладител. Най-оптималната схема на свързване е двутръбна връзка, когато има както подаване, така и връщане.

Видове отоплителни системи

Използвайте еднотръбни и двутръбни версии, които могат да имат предимства и недостатъци. Дизайнът може да бъде монтиран както с долно окабеляване, така и с горната част. Последният обаче най-често се използва, тъй като е по-удобен и практичен.

Както знаете, принципът на автономната отоплителна система е постоянното движение на вода или друга охлаждаща течност от котела към устройствата и обратно. В този случай тя може да се движи с гравитация или със сила, което се постига чрез свързване на помпата.

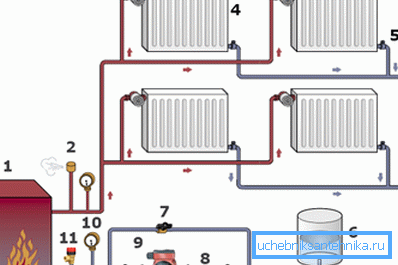

Опция за двутръбна връзка

Нека разгледаме неговите характеристики:

1. Инструкцията за монтаж на веригата предполага наличието на две отделни тръбопроводи, към които всяко от устройствата е свързано.
2. В този случай едно водоснабдяване е захранването, от което идва топлата вода, а другата се връща, давайки вече охладена вода.
3. Тъй като пътищата, преодолени от охлаждащата течност, както в тръбата за захранване, така и във връщащата тръба, са равни, тяхното хидравлично съпротивление е същото. Такава схема е хидравлично балансирана, което прави приложението й най-оптимално.

Съвет: използването на диагонален метод за свързване на отоплителни уреди в този случай ще направи системата да работи по-ефективно.

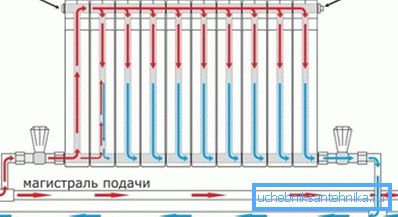

1. Схемите обаче могат да бъдат ненадеждни и това означава, че най-много:

• дълъг път вече е направен от охладената вода, напускаща последната в схемата на отоплителното устройство;
• короткий - пролегает от первого.

По тази причина е необходимо да регулирате снабдяването с топла вода ръчно във всеки от батерийните кранове или да използвате термостатични вентили.

уговорка

Схемата може да бъде принудена (вградена помпа) и гравитационен поток, основното предимство на последната е, че тя не изисква електричество. За тази цел горното окабеляване се извършва и отоплителните устройства, както и в предишния случай, са свързани диагонално.

Използва се най-често в малки жилищни сгради с не повече от два етажа. Макар че ще бъде идеален в населените места, които претърпят прекъсвания на електрозахранването, то не се използва често, което се обяснява с необходимостта от голям брой материали и неестетичен вид.

Той се използва не само в жилищни сгради, но и в други сгради, независимо от местоназначението им. Нейната организация изисква много материал и усилия, но предимствата на такава система са безспорни.

Съвет: можете лесно да го вземете за всички сгради, без значение колко сложни са те.

Голям брой нагряващи устройства могат да бъдат разположени на един клон и това не изисква допълнителна инсталация на хидравлични регулатори на налягането. Водоснабдяването и обратният поток в такива схеми са свързани отделно, което ви позволява автоматично да регулирате отоплението на всички помещения у дома. В този случай термостатите няма да окажат влияние върху други устройства, а тяхната цена само ще увеличи леко разходите за монтаж.

Опции за свързване на нагревателите към системата

Често казваме думите "свържете" и "прикачете", което означава същото действие - да свържете радиатора към тръбопроводите на отоплителната система.

Този подход обаче е аматьорски, тъй като между тях има определена техническа разлика:

• прикрепете радиатор - Да донесе тръба на захранващата линия и "връщане". Пример за това е страничната версия на радиатора, когато тръбите приближават инструмента от едната страна отгоре и отдолу или диагонално.
• свържете отоплителното устройство - създаване на свързващ възел, в който има захранване или връщане, както и използване на регулиращи сферични клапани, клапани или други подобни елементи.

Има две основни версии на отоплителната система, от които зависи окончателното сглобяване на схемата за отопление на къщата или апартамента:

1. Горна - захранващата линия е разположена над горното ниво на радиатора. В този случай тези опции се използват за свързване на радиатора:

• едностранно странично (отдолу и отгоре) - методът е най-ефективен при използване в батерията на не повече от 10 секции. В противен случай загряването на отдалечени места не е завършено, поради което ефективността на устройството е значително намалена;

• Диагоналът (отгоре и отдолу) може да бъде от два метода, всеки от които се счита за най-ефективен при такъв метод на окабеляване. Можете да използвате инструменти с повече от 10 секции и всички те ще се затоплят възможно най-много.

1. Долна - захранващият тръбопровод идва към радиатора отдолу, обикновено се използва при инсталиране на помпата:

• едностранно странично (горно и отдолу) - в този случай, както в предходния, максималният ефект от този метод може да се получи само когато броят на секциите в нагревателните устройства не е повече от 10, в противен случай топлоносителят просто няма време да ги загрее;

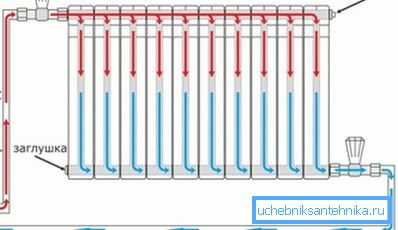

• диагонал (отгоре и отдолу) - ефектът е същият като при горната инсталация;

• по-нисък метод - в този случай захранването идва отдолу към радиатора и излиза от другата страна и отдолу. Най-големият ефект ще бъде само при монтажа на помпата;

Указание: направете захранващата верига и връщайте потоците по-далеч от последния монтиран радиатор, бъдете изключително предпазливи, в противен случай това може да повлияе на настройката на цялата отоплителна система.

Моля, обърнете внимание:

• при горното окабеляване максималният ефект, който получавате при диагоналното свързване на устройствата;
• С долната електрическа инсталация и помпата най-ефективната опция е долната (долната дъно).

заключение

Както може да се види от изделието, двутръбният вариант на свързващите радиатори към отоплителната система е най-приемлив от почти всички гледни точки, с изключение на увеличаването на разходите за компонентите. Те ви позволяват лесно да регулирате температурата на охлаждащата течност за различните помещения, както и да направите необходимото балансиране, така че да няма хидравличен шок.

Монтирането на отоплителни уреди в схемата не създава трудности, поради което в частни къщи се произвежда обикновено самостоятелно. Видеото в тази статия ще ви даде възможност да намерите допълнителна информация по горепосочената тема.
