Свързване на биметални радиатори. сравнителни характеристики
Схемата за свързване на биметалните отоплителни тела няма съществени разлики от другите видове отоплителни уреди, така че ще обсъдим общите правила за инсталиране на батерии. В същото време ще забележим някои нюанси и особености и ще ви разкажем как да свържете биметален радиатор.
Биметални радиатори
Сравнителни характеристики с други видове батерии
Първо, необходимо е да разберете кои отоплителни радиатори са и как се различават помежду си.
Ние изброяваме основните типове:

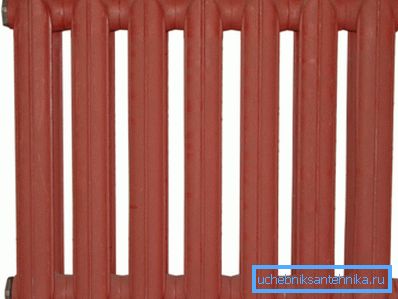

- Чугунени батерии - един от най-разпространените типове, които се срещат в повечето апартаменти на съветски сгради. Това е система от свързани чугунени секции с достатъчно дебели стени и голяма маса. Той е с висока якост и издръжливост, но има ниска ефективност и топлопренос и е възможно да се отбележи и голяма термична инерция;
- Стоманени тубуларни регистри - система от тръби с достатъчно голям диаметър или тръба под формата на S-образно огъване (например - загрята релса за хавлии). Този тип устройства обикновено се инсталират в големи помещения - концертни зали, кина, спортни комплекси, супермаркети. Те се характеризират с висока мощност и голям обем охладител;
- Стоманени отоплителни панели, Те са заварени профилни плочи от стомана, вътре в които има канали за циркулация на охлаждащата течност. Имат сравнително ниско съпротивление срещу водното удавяне и ниската якост, са склонни към корозия и не са много надеждни;
- Алуминиеви радиатори - по-модерен тип батерия, която се характеризира с повишена топлинна мощност и ефективност, малък обем охлаждаща течност и ниска маса на устройството. Благодарение на ниската термична инерция те се поддават на автоматична и ръчна термична настройка. При търсенето на качеството на охлаждащата течност и нейната киселинност, има средна якост и експлоатационен живот;
- Медни батерии - са система от тръби с ламеларни перки. Те се отличават с най-високия топлинен трансфер и ефективност, висока якост и устойчивост на водни удари, липса на корозия и дълъг експлоатационен живот. Единственият недостатък на медните агрегати е високата цена;

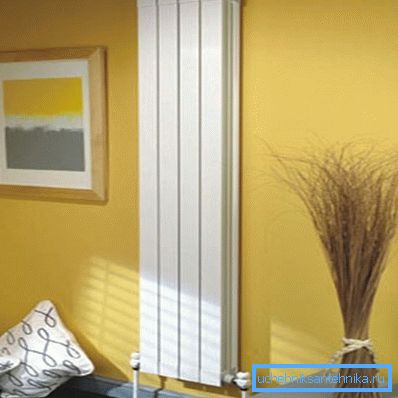

- Биметални радиатори външно и в дизайна напомнят алуминиевите устройства с разликата, че вътрешните стени на каналите са изработени от стомана или мед. По този начин е възможно да се увеличи ефективността и топлинната емисия на акумулатора, но да се запази неговата здравина и трайност.
За да разберете основната отличителна черта на биметалното устройство, е по-добре да разберете неговия дизайн. Основната задача на всяка акумулаторна течност-охлаждаща течност е да се осигури максимален пренос на топлина от охлаждащата течност към околната среда, като същевременно има достатъчно количество механична и корозионна устойчивост за дълготрайна ефективна работа.
Степента на топлопредаване директно зависи от топлопроводимостта на метала и дебелината на стените. Най-топлопроводимите материали са алуминий и мед, поради което най-ефективните устройства са изработени от цветни метали.
От друга страна, най-високата сила се доказва от стоманата и черните метали. Но те са склонни към корозия и имат ниска топлопроводимост. В същото време, стоманата е много по-евтина от медта и алуминия, което също е предимство.

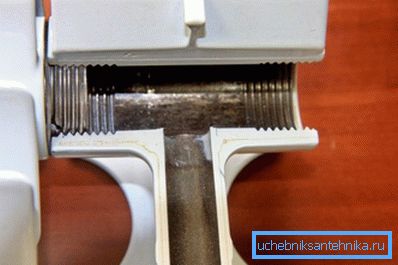

Дизайнът на биметалния радиатор се характеризира с това, че вътрешните стени на каналите са изработени от силно корозионноустойчива стомана или чиста мед, а външните стени и перки са изработени от лек и топлопроводим алуминий. Това решение позволява да се комбинират предимствата на стоманата и цветните метали в едно устройство.
Обратите внимание! Биметални радиатори совместили в себе преимущества изделий из черных и цветных металлов, став наиболее прогрессивным и современным видом отопительных приборов.
Предимства и недостатъци
Помислете за положителните и отрицателните аспекти на използването на агрегати с комбинирани метали в състава. Нека да започнем с предимствата:
| облага | Описание |
| Висока механична якост | Ядрото на устройството е изработено от устойчива на корозия стомана с висока якост, което е в състояние да издържа на работно налягане в диапазона от 40 атм., Значителни хидравлични удари и външни механични натоварвания |
| трайност | Животът на този тип батерия е от 20 до 50 години. Това се постига с високо качество на строителството и използване на най-подходящите материали |
| Голямо разсейване на топлината | Топлопроводимостта на алуминия е четири пъти по-висока от топлопроводимостта на стоманата, а медта е два пъти по-топлопроводима от алуминий. Топлопредаването на една биметална секция е 150 - 180 W, което е много по-високо от това на единичните елементи |
| Липса на електрохимични процеси | Тъй като вътрешните повърхности на каналите са направени от стомана, като тръби, системата няма галванични процеси и електрохимична корозия |
| Добра корекция | Единиците имат много малък капацитет на топлоносителя, който в комбинация с добра топлопроводимост на материалите позволява ефективен контрол на температурата благодарение на термостатичните вентили |

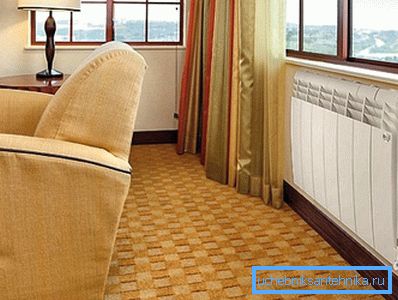

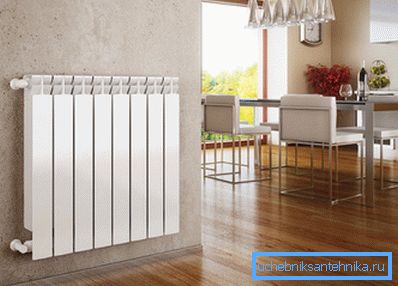

| Красив дизайн | Способността на алуминия да се отлива позволява създаването на каквато и да е форма на жилище, а съвременните видове бои и покрития правят появата на батериите особено привлекателна |
Недостатъците на модела включват неговите високи разходи и изисквания за качество за производство и монтаж. Комбинирайте материалите със стриктно прилагане на технологията, в противен случай устройството няма да продължи дълго и няма да отговаря на изброените критерии.
Обърнете внимание! Биметалният конвектор може да се отдаде на най-успешните и прогресивни видове отоплителни уреди.
Диагностики за свързване на отоплителните батерии
Свързването на биметалните радиатори се извършва съгласно същите правила, както при другите видове батерии.

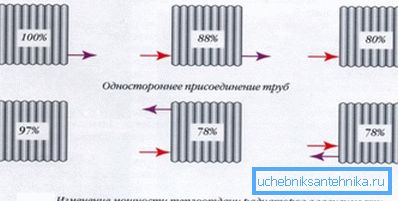

Нека разгледаме стандартните схеми на обвързване:
- Диагонално свързване. Подаващата тръба влиза в горния отвор, а връщащата тръба оставя долния отвор от другата страна. Тя се счита за най-ефективния начин, осигурява напълно еднообразно отопление и максимална топлинна мощност;
- Странична връзка. Захранващата тръба влиза в горния отвор, а връщащата тръба излиза от долната страна от една и съща страна. С броя на секциите до 12 броя, практически няма разлика от диагоналния тип, но с увеличение на това количество е значително по-ниско;
- Горна връзка. Захранването влиза в горния отвор от едната страна, връщането излиза от горния отвор от задната страна. Доста ефективен начин;
- Долна връзка. Входът и изходът на охлаждащата течност са през долните отвори от двете страни. Затоплянето е по-малко уеднаквено и не толкова ефективно;
- Връзка към една точка. В устройството влиза само една тръба. Методът е най-малко ефективен и рядко се използва.
Също така трябва да се има предвид, че има еднотръбни и двутръбни отоплителни системи. Въпреки че, по отношение на връзване на радиатора - това не е толкова важно. По-голямата част от вътрешното окабеляване е с един тръбен тип.

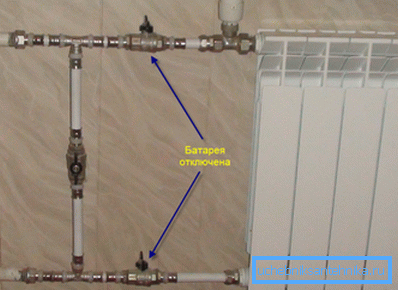

Обърнете внимание! При еднотръбни системи, за нормално регулиране и поддръжка на устройствата, те трябва да бъдат свързани чрез байпас.
Монтаж радиатора
За тези, които решиха да инсталират радиатора със собствените си ръце, подготвихме инструкция.
Ние разглеждаме еднотръбна система с странична връзка:

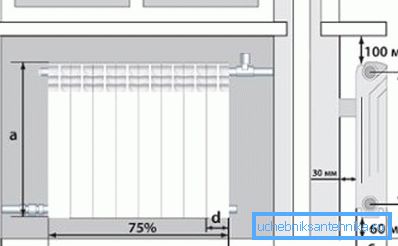

- Съгласно схемата на производителя монтираме монтажните скоби;

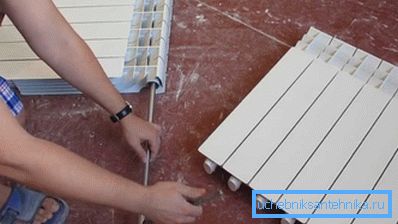

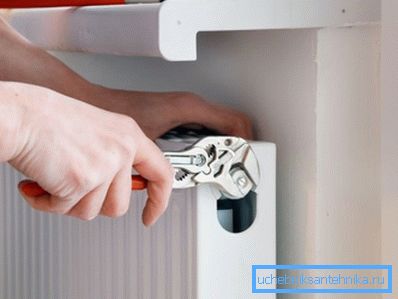

- Извършваме монтажа на нагревателната батерия. В горната дупка завийте Maevsky крана, на дъното под него - щепсела. В останалите две винтове на спирателните и регулиращите вентили, регулиращите вентили - отгоре;

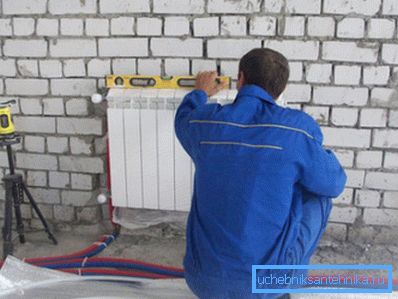

- Окачваме и закрепваме батерията на стената;

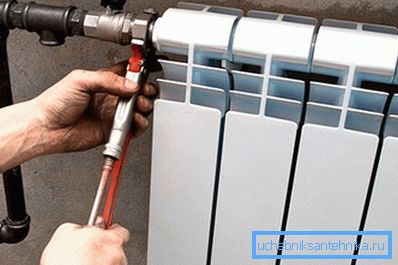

- В захранващата тръба завийте терморегулиращия вентил и го свържете със стеблото, поставено в отвора на акумулатора;

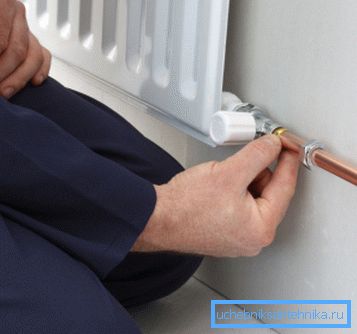

- В завръщането се монтира спирателен кран, който е свързан с тялото, монтиран в долния отвор;
- Свързваме тръбопроводите за захранване и връщане чрез байпаса, който също така поставяме контролния клапан.
Обърнете внимание! Използвайте само висококачествени съединители и адаптори, добра арматура за затваряне и настройка. Нормалните фитинги са направени от санитарен месинг.
заключение
Биметалното отопление е отличен избор за отопление на модерен апартамент или селска къща. Устройствата се отличават с висококачествени показатели, а видеото в тази статия ще ви помогне да разберете правилата за тяхната инсталация.
