Свързване на алуминиеви радиатори: проект, подготвителни

09-03-2017

Отопление

Наскоро алуминиевите отоплителни батерии станаха широко разпространени сред собствениците на жилища. Тяхната инсталация е по-лесна от инсталирането на чугунени радиатори, но има и някои нюанси. Ето защо, по-долу ще разгледаме подробно как правилно да свържете алуминиев радиатор в частна къща.

Обща информация

На първо място, трябва да се каже, че алуминиевите батерии имат много предимства пред тези от чугун:

Възстановяването на топлината е много по-голямо.
Имайте по-малко тегло.
Имате по-привлекателен външен вид.

Въпреки това трябва да се има предвид, че тези устройства не са проектирани за високо налягане, което се предлага в централизираните отоплителни системи. Следователно обхватът на тяхното прилагане е ограничен до автономните системи.

връзка

Проект

Ако инсталирането на отоплителната система се извършва от нулата, процесът на свързване на акумулаторите започва с изпълнението на електрическата схема.

На този етап трябва да решите следните въпроси:

Брой използвани радиатори;
Разположение на отоплителните уреди;
Тип връзка.

Трябва да се отбележи, че схемата за свързване на алуминиеви радиатори, както и всички други батерии, е три вида:

Схематичен тип	Удобства

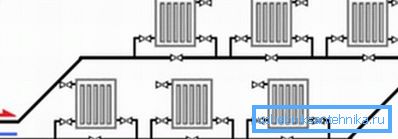

Една тръба	Всички отоплителни инсталации са свързани в серия, в резултат на което топлоносителят, преди достигане на последния в отоплителната верига, загрява всички предишни. Съответно отоплението е неравномерно. Тази схема е подходяща за малки къщи, където системата използва малък брой радиатори. В този случай е по-лесно да го инсталирате сами, а също и да спестите пари за материали.

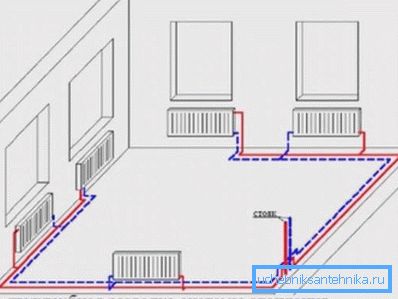

Двутръбни	В този случай батериите също са свързани в серия, но горещият топлоносител и връщащият поток през различните тръби. Благодарение на това отоплителните уреди се нагряват по-равномерно, което го прави подходящ за средни по размер къщи.

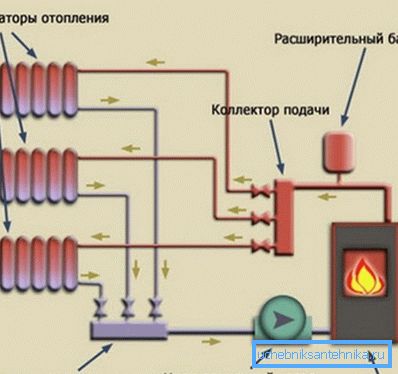

колектор	Тази схема е най-ефективна, тъй като всички батерии са свързани паралелно чрез колектора. Въпреки това, разходите в този случай се увеличават значително, тъй като е необходимо да се закупят поне два колектора, както и много по-голям брой тръби, чиято цена обикновено е доста висока.

Когато решавате как да свържете алуминиев радиатор, трябва да вземете предвид размера на жилището, броя на помещенията, площта им и т.н. След като сте решили типа на схемата, е необходимо да покажете всички елементи на отоплителната система на хартия. Препоръчително е да използвате домашния план за това.

След изготвянето на такъв проект можете да изчислите броя на необходимите материали, които включват тръби, фитинги и вентили. На този етап можете да изчислите всички разходи, свързани с подреждането на отоплението.

Подготвителна работа

Преди да свържете алуминиеви радиатори, е необходимо да извършите подготвителна работа:

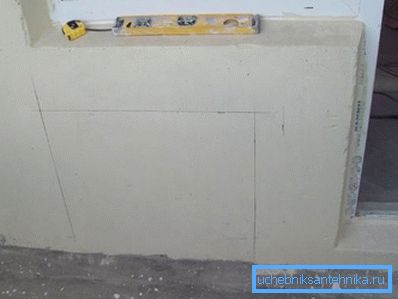

На първо място маркировката на стените се извършва на участъците, където ще бъдат монтирани батериите.
След това тръбата за отопление е инсталирана. Трябва да се отбележи, че с местоположението си е желателно да се определи преди закупуването на батерии.
Например, ако планирате да скриете тръбите в пода, то в този случай най-добрият вариант е алуминиеви радиатори с по-ниска връзка. Ако тръбопроводът минава през стената, можете да закупите инструменти подредени един до друг. Тръбопроводът се подава към местата на отоплителните батерии съгласно схемата. Самият процес на нейното инсталиране зависи от типа тръби. Те могат да бъдат свързани чрез компресионни фитинги, резбови връзки или заваряване.
След това е необходимо да се освободят самите устройства от опаковката, да се инсталират Mayevsky кранове и други елементи. Подробна информация за техния препарат съдържа диаграмата, която е включена.

Обърнете внимание! Защитната полиетиленова лента трябва да се отстранява само след инсталирането на устройствата и връзката им с топлинната тръба.

След това можете да продължите директно към монтажа и свързването на радиатори.

Инсталиране и свързване

При монтажа на радиатори е важно да ги позиционирате правилно.

Според SNIP трябва да се спазват следните изисквания:

Разстоянието от пода на устройството трябва да бъде - 10-15 см.
Разстоянието до стената е не по-малко от 2 см и не повече от 5 см.
Разстоянието до перваза на прозореца не е по-малко от 10 см.

Инструкциите за монтаж на алуминиеви радиатори са както следва:

Първо, трябва да маркирате на стената мястото на монтажните отвори на скобите. Тяхното местоположение трябва да се проверява на ниво сграда.
Освен това на определените места е необходимо да се пробиват дупки с бормашина или перфоратор.
След това в дупките е необходимо да ударите дюбелите, да фиксирате скобите и да ги фиксирате с ножовете.

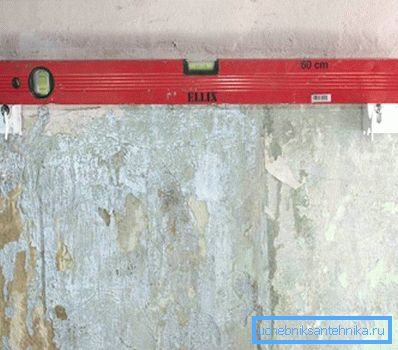

Позицията на скобите трябва да се провери още веднъж от нивото на сградата и само след това може самият радиатор да бъде спрян.

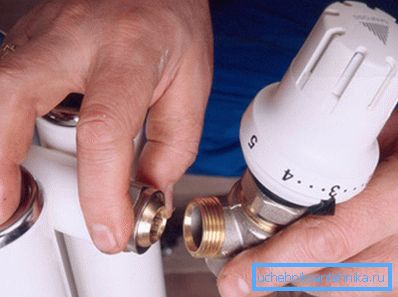

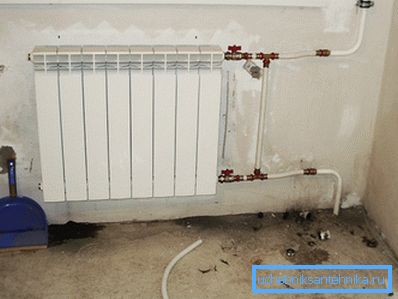

След това на входа и изхода на акумулатора се монтират адаптери, към които са свързани тръбите. В някои случаи в входния отвор се завинтва контролен клапан. Всички резбови връзки трябва да бъдат запечатани, затова те трябва да бъдат запечатани с лента от филц или лен и топлоустойчив уплътнител. По правило, преди влизането и след излизането са монтирани сферични кранове и се извършва и байпас. Този начин на свързване ви позволява да блокирате потока на охлаждащата течност в акумулатора, без да изключвате отоплителната система, което може да се наложи поради различни причини.
След като приключите всички връзки, е необходимо системата да се напълни с охлаждаща течност. Освен това крановете трябва да се отварят гладко, така че да няма хидравлични атаки вътре в устройствата.
След това трябва да включите отоплението и да се уверите, че няма теч на мястото на винтовите съединения.

Съвет! За да увеличите ефективността на радиаторите, преди да ги поставите на стената, фиксирайте пенофола, който отразява топлината в помещението.

Тук може би и цялата основна информация за свързването на алуминиеви радиатори в частна къща. Единственото нещо, трябва да се отбележи, че не винаги е възможно да се монтират устройствата по стените, например, ако последните са направени от пяна бетон или дори гипсокартон. В този случай батериите се монтират на пода с помощта на специални стелажи.

заключение

връзка алюминиевых радиаторов мало чем отличается от установки батарей другого типа. Самое главное в данной операции – правильно составить схему подключения и обеспечить герметичность всех стыков. Справиться с этой задачей под силу каждому домашнему мастеру, который сталкивался с ремонтом тепловых систем или сантехники.

Можете да видите повече информация за звука от видеоклипа в тази статия.
