Смесващ блок за топъл под: предназначение, принцип на

Помпеният агрегат за топъл под е необходима и много важна част от подовата отоплителна система, без която е невъзможно нормалното й функциониране. Ще разгледаме целта и принципа на този възел и също така ще научим как да съберете смесителя сами.

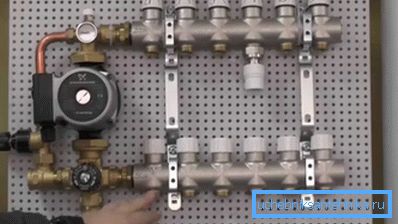

Модул за смесване на подово отопляем под

Назначение

За да разберете по-добре целта на смесителната единица, разгледайте системата за подово отопление на устройството. В подовата замазка се полагат метални пластмасови тръби, през които охлаждащата течност циркулира.

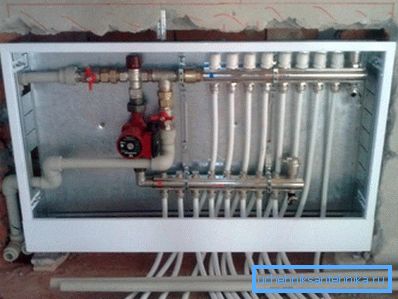

Единият край на всяка такава тръба е свързан към захранващия колектор, а другият към колектора. Самите тръби се полагат под формата на контури от една или друга форма.

Захранващият колектор получава гореща вода от отоплителния котел, след което преминава по контурите на топлата под и навлиза в събирателния колектор, откъдето се връща към вече охлаждания бойлер. В котела отново се загрява и захранва към захранващия колектор.

По правило в къщите има инсталирани комбинирани отоплителни системи, включително радиатори и топло подове. Отоплението на охлаждащата течност се извършва с помощта на котел.

Температурата на водата, която преминава през топлообменника на котела, е приблизително 75 - 95 ° C, което е приемливо за радиаторите, но не е допустимо за подаване към подовите контури.

Подовото отопление е система с ниска температура, при която охлаждащата течност не е по-гореща от 35-50 ° С. Оперативният режим на котела обаче не поема такива стойности, особено, тъй като при радиатори тази температура е очевидно недостатъчна.

Обърнете внимание! За да се реши това противоречие, се използва смесител на подово отопляем под, който смесва течността от колектора за връщане на топлината в захранването с гореща вода, като по този начин намалява температурата на захранването до необходимото ниво.

Принцип действия

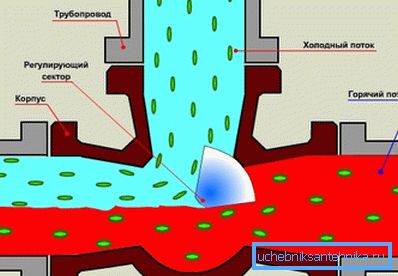

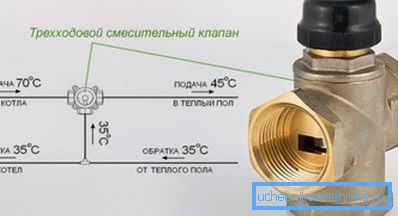

Принципът на работа на устройството за смесване се основава на използването на трипътен или двупосочен вентил. Това е водопроводна инсталация, която има две входни дюзи и един изход (два изходящи и един входящ), зависи от инсталацията и задачата в ръка.

Вентилът има три позиции:

1. Вход 1 е отворен, вход 2 е затворен, изходът е отворен;
2. Вход 1 е затворен, вход 2 е отворен, изходът е отворен;
3. И двата входа и изходите са отворени.

Управлението (превключването) се извършва ръчно или чрез термостатична глава, възможно е също да се свърже серво. Интересуваме се от опцията с термостатична глава.

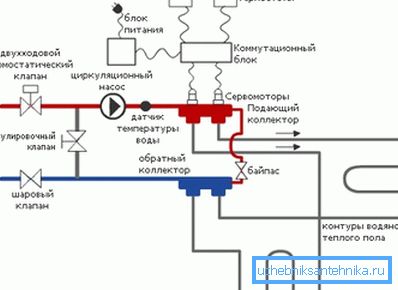

Сега помислете за функционирането на целия възел:

• Топлата вода с температура от 70 до 95 ° С се подава към един от клапанните входове;
• Циркулационна помпа и колектор за подаване на топлинен носител са свързани към изхода на устройството в подовите контури;
• Връщащият колектор на системата е свързан с връщаща тръба към котела, но има клон, свързан към втория вход на трипътния вентил, през който студената вода навлиза в горещата вода;
• Термостатната глава на клапана има дистанционен датчик, който измерва температурата на водата в захранващия колектор;
• Термостатът е конфигуриран така, че ако температурата в захранващия колектор се покачи над зададената стойност, вентилът затваря входа, свързан към захранването на отоплителната среда от котела и водата в подовите контури циркулира в кратък кръг без участието на котела;
• Щом температурата в захранващия колектор спадне под зададената стойност, клапанът отново отваря отвора за гореща вода и подът започва да се загрява.

Обърнете внимание! Като правило, при малки системи се използва двупосочна версия на клапана, при която няма място, при което захранването с гореща вода е отворено и входът, свързан към връщането, е затворен. Това изключва навлизането на прегрята охлаждаща течност в системата, тъй като това е изпълнено със злополуки.

Сортове и състав

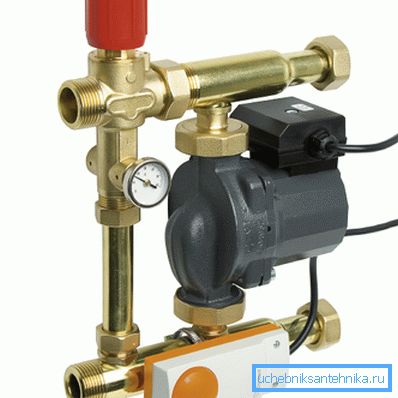

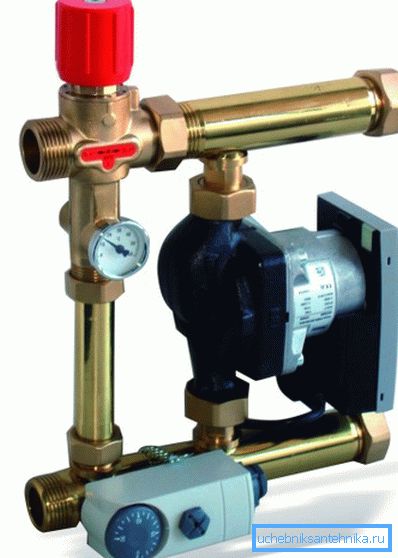

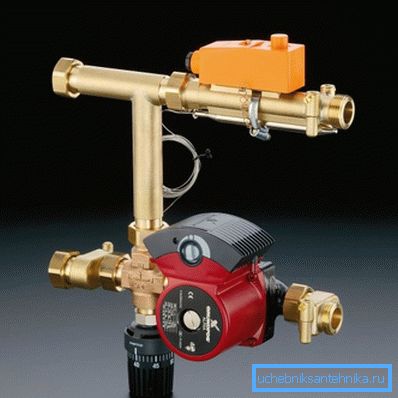

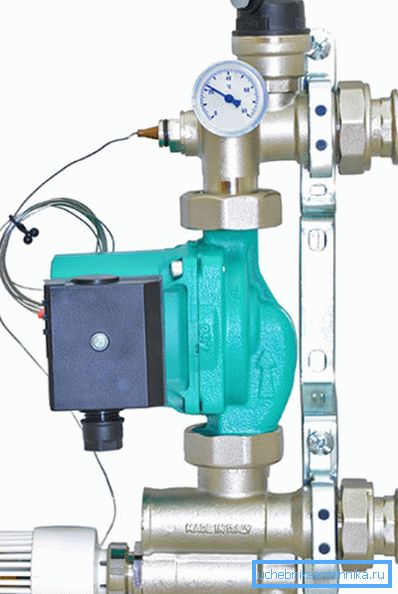

Пазарът на модерни санитарни изделия в изобилие предлага готови колекторни единици със система за обратно водно обезводняване в захранването и отделни смесителни модули с помпа и всички необходими части в комплекта. Повечето производители на системи за подово отопление са в обхвата на двата варианта.

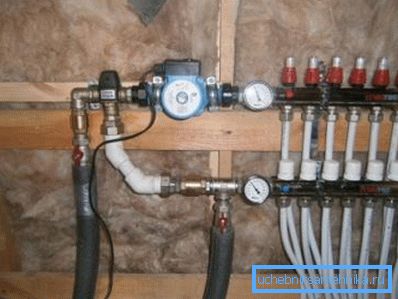

В същото време практически всеки доставчик на санитарен инженеринг винаги предлага всички необходими части за самосглобяване на подобни части, включително помпи, клапани, измервателни уреди, термостати със сензори, кранове и всички необходими фитинги за свързването им в една система. Поради тази причина днес не е проблем да се събере работеща смесителна система от собствените си ръце, докато качеството й няма да бъде по-лошо от фабричния монтаж.

Обърнете внимание! Цената на фабричния модул ще бъде значително по-висока от тази на сглобените, а наличието на висококачествени компоненти прави такава монтаж приложим дори за любител.

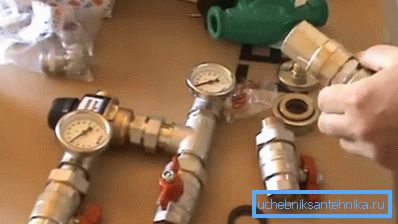

За самосглобяване ще ви трябват следните подробности:

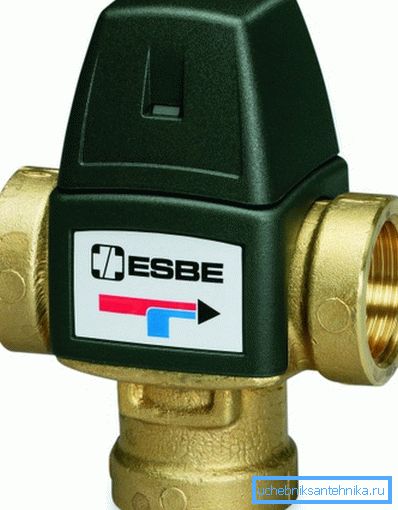

• Трипътен вентил с термостатна глава и сензор за дистанционно управление;
• Няколко сачмени вентили (2 - 5);
• Циркулационна помпа;
• Два термометъра и един манометър;
• Tee-сплитер;
• Адаптери и нипели за превключване на части.

Обърнете внимание! В минимален монтаж, можете да направите без термометри и манометър, можете също да изключите сферичните кранове, но това е много нежелателно.

Монтаж

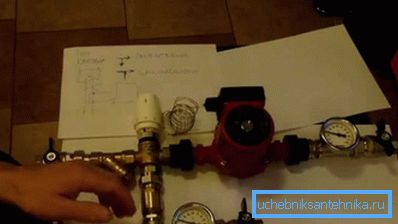

Ако не сте съгласни да плащате за фабрично сглобяване, вашето внимание е нашето напътствие. За да бъдем по-ясни, нека вземем готовия възел като пример и да започнем от него.

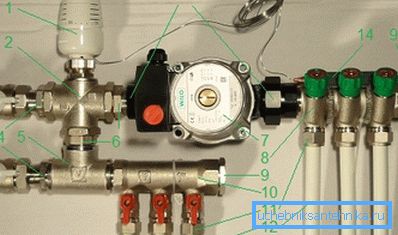

1. Да започнем с трипътния клапан 1? (2). Въртяме термичната глава (1) на главата си с дистанционен сензор, който все още не е докоснат.
2. К одному входу клапана присоединяем шаровый кран-американку ?? (3) с помощью соединительной футорки 1? - ?? (4). Ко второму входу прикручиваем тройник 1? (5) с помощью ниппеля 1? (6). К тройнику присоединяем такой же шаровый кран, как и ко входу смесителя.
3. Към изхода на клапана (означен като "AB") свързваме циркулационната помпа (7) с конусна гайка с вътрешна резба 1? (13). Към изхода на помпата се свързва захранващия колектор 1? - (8).
4. Към свободния изход на тръбата, свързан към вентила и сферичния кран, свържете връщащия колектор (10). Желателно е да се монтира термометър между чайника и колектора, за да се контролира температурата на връщащия поток. За надеждност връщащият поток може да бъде снабден с възвратен клапан за предотвратяване на обратния поток.
5. Сега вземете дистанционния температурен датчик (14) и го монтирайте на захранващия колектор със скоби. За по-точна работа на устройството това място може да бъде изолирано.
6. Уплътняваме колекторите с щепсели (9), свързваме тръбите на отоплителните подови контури (12) с помощта на фитинги (11) и свързваме захранващите тръби и връщащите тръби от котела към сферичните вентили.

Обърнете внимание! Желателно е системата да бъде оборудвана с два термометъра, за да се контролира температурата на захранващите и възвратните колектори. Това ще помогне за правилното конфигуриране на помпата.

заключение

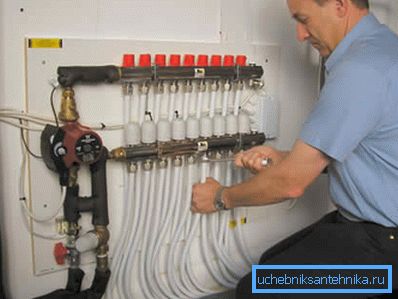

За да се събере смесителният възел за топъл под, всеки човек, който може поне веднъж да държи гаечен ключ в ръцете си, може да го направи сам. Необходимо е да следвате инструкциите и да гледате видеоклипа в тази статия.
