Смесители за топъл под: устройство и функция

Топлата система на пода е отлично допълнение към отоплението с радиатор. Въпреки това, за разлика от традиционните батерии, то се отнася за нискотемпературни отоплителни уреди, така че когато се използват тези системи заедно, е необходимо да се монтират смесители на топъл под. По-долу ще разгледаме по-отблизо какво представляват данните за устройството, от какви елементи се състоят и какви функции изпълняват.

Защо се използва смесител?

За да разберете защо имате нужда от миксер за подово отопляем под, първо трябва да разберете как функционира системата, какво ще направим по-долу. Така че за радиаторите и топлата под, се доставя същата охладителна течност. И той загрява до максимум, т.е. до температура, която е необходима за радиаторите (до 95 градуса).

В то же время температура поверхности пола по санитарным нормам не должна превышать 30-31 градус, в противном случае ходить по такому полу будет некомфортно. По этой причине температура теплоносителя, который подается в контур, составляет, в зависимости от толщины стяжки и типа напольного покрытия, - 35-55 градусов.

От това следва, че е невъзможно да се подаде вода директно от котела към кръга, тъй като температурата му може да надвиши допустимата граница. Само за да го намалите и да приложите термомикс за топъл под. Той смесва горещата охлаждаща течност с по-студения, т.е. обратния поток.

Обърнете внимание! Ако отоплението на къщата или апартамента се осъществява с помощта на нискотемпературни вериги, смесителите не са инсталирани, тъй като в този случай няма смисъл да се използват.

Устройството на смесителния блок

Условно работата на смесителя може да бъде описана както следва:

• Горещият топлоносител се подава към отоплителния колектор и се поставя върху смесителния вентил за топъл под с термостата.
• Ако температурата на отоплителната среда е по-ниска от необходимата, клапанът ще работи, което ще доведе до отварянето на горещия топлоносител.
• Щом температурата достигне желаната стойност в резултат на смесването на студената и горещата течност, вентилът затваря потока на горещата течност.

Трябва да се отбележи, че смесителната група за подово отопление е необходима не само за регулиране на температурата, но и за осигуряване на циркулацията на охлаждащата течност в отоплителната система. Следователно системата се състои от следните основни елементи:

В допълнение към тези два основни елемента системата може да бъде и:

• Байпас - предпазва смесителното тяло от претоварване.
• Клапи и канализационни клапани.
• Въздушни отвори.

Трябва да кажа, че смесителният топлообменник трябва да бъде инсталиран преди веригата, но мястото на самата инсталация може да бъде различно:

• В помещение, където се изпълнява система за подово отопление.
• В котелното.
• В най-близкия кабинет на колектора.

Видове смесителни единици

Основната разлика в работата на миксерите е разположението на разпределителните вентили. Най-често срещаните са двупосочни и трипосочни устройства. По-долу ще разгледаме подробно техните функции.

Двухходовый клапан

Двупътните вентили също се наричат ​​хранилки. На това устройство е монтирана термостатична глава, която съдържа течен сензор, който отговаря за контрола на температурата в охлаждащата течност, която влиза в отоплителния кръг.

Смесването на охлаждащата течност се извършва съгласно гореописания принцип, т.е. връщащият поток постоянно се захранва, а горещата течност само при необходимост.

Сред предимствата на този дизайн могат да бъдат идентифицирани:

• Системата никога не прегрява, което увеличава периода на нейното действие.
• Вентилът има малък капацитет, който осигурява плавен контрол на температурата, т.е. без внезапни скокове.

Поради тези причини повечето експерти, които инсталират смесител за топъл под с ръце, използват двупосочни вентили.

Трипосочен миксер

Това устройство съчетава две функции:

• Байпасен клапан за подаване.
• Балансировочного байпасного крана.

Основната му функция е, че тя само смесва студена връщане и гореща охлаждаща течност. Често трипътните клапани са оборудвани със серво задвижвания за управление на термостатичните устройства, компенсиращи времето.

Смята се, че трипътните миксери са универсални и незаменими в големи системи, както и в системи, в които се използват контроли, зависими от времето.

Те обаче имат и някои недостатъци:

• Възможно е горещият под да може да се подава в контура на подгрявания под с температура от 95 градуса по Целзий от термостата. Това може да повреди тръбите в резултат на прекомерно натоварване. В допълнение, внезапните промени в температурата съкращават живота на системата.
• Дори минималната промяна в настройката на устройството може да доведе до значителна промяна на температурата в схемата, която е свързана с голям капацитет на устройството.

Обърнете внимание! Дълголетието на системата зависи от качеството на монтажа на смесителната единица и качеството на избраните материали. Следователно, на тези моменти трябва да се обърне специално внимание на етапа на проектиране на системата.

Характеристики на монтаж на оборудване

Има доста опция за свързване на оборудването. По-долу е най-популярната схема за смесване на топъл под.

Тя Ви позволява самостоятелно да сглобявате системата, като комбинирате всички важни елементи в последователност:

• Котел;
• Дистрибуционен център;
• Тръбопровод.

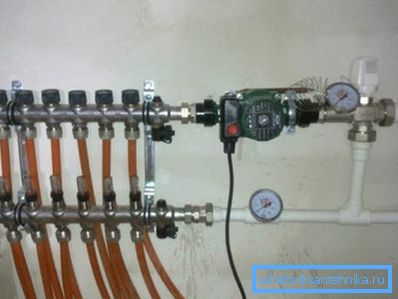

Преди да инсталирате разпределителната станция, трябва да инсталирате защитен метален шкаф, който може да бъде отворен или затворен. В някои случаи монтажът е напълно отворен, т.е. под формата на щанд. В този случай достъпът до него е по-лесен, но защитата на връзката страда.

Пространството за шкафа обикновено се избира в зависимост от местоположението на веригите. Ако се използват няколко клона, шкафът трябва да бъде поставен в средата, на същото разстояние от контурите и близо до главните тръби. Това "средно" устройство осигурява най-добрата работа на хидравличния процес.

Самостоятелното сглобяване се извършва най-добре с монтирането на термометър и спирателни кранчета, които трябва да бъдат разположени на всички изходи на веригите. Най-често частите за регулиране на потока и обратния поток се доставят в колекторния комплект.

Като се ръководи от схемата, възможно е да монтирате разпределителния блок компетентно и сравнително бързо, да свържете тръбопроводите за захранване и за отвеждане към него и да осигурите възможност за изключване на една или няколко схеми, които може да са необходими по време на работата на системата.

Частите се свързват чрез сглобяеми фитинги в комплекта за монтаж, които включват:

• Гайки;
• Втулки;
• Пръстеновидни скоби.

Съвет! За месинговите фитинги е по-добре да използвате месингови фитинги, въпреки че тяхната цена е по-висока. Това се дължи на факта, че на вътрешните им стени изсъхването не се утаява много.

В случаите, когато диаметърът на частите не съвпада, се използват адаптери.

Кратката инструкция за монтаж е, както следва:

• На първо място, две тръби са свързани към разпределителния възел - подаване на охладител и връщане на потока.
• След това свържете контурните елементи.
• Тогава системните елементи се инсталират в следната последователност:

• циркулационна помпа;
• въздушни кранове;
• изпускателен клапан;
• трипътен миксер.

Тази система ви позволява да контролирате напълно процеса на отопление.

Обърнете внимание! Работата на описаната система е изцяло зависима от котела - понижаването на температурата или ограничаването на подаването на охлаждащата течност води до намаляване на температурата на топъл под.

Тук, всъщност, и всички основни елементи на инсталирането на разпределителни възли.

заключение

Смесителните единици са основен елемент за отоплителните системи, в които се комбинират традиционните радиатори с топъл под. И за качеството на дистрибутора зависи трайността на топъл под. Поради това, качеството на инсталацията му трябва да не се обръща по-малко внимание от поставянето на най-топлия под.

От видеоклипа в тази статия можете да подчеркнете допълнителна информация по тази тема.
