Слънчево отопление: 5 стъпки, за да спестите пари от

Сега различните енергоспестяващи технологии, които използват алтернативни и възобновяеми енергийни източници, стават все по-широко разпространени в частното строителство. Те включват слънчево отопление на частна къща.

След като сте проектирали такава система, можете да намалите наполовина разходите за осигуряване на дома си с топлина през студения сезон и може би напълно да откажете да използвате газ или твърдо гориво.

Слънцето помага не само да затопля къщата, но и да спести

Монтаж на отопление със слънчева енергия

Удобства

Соларните отоплителни системи за дома имат някои функции, за които трябва да знаете, преди да започнат собствено производство.

Нека да разгледаме отделните конструктивни елементи на тази новаторска инженерна мрежа и нюансите на техния дизайн:

  1. Слънчевото отопление на селската къща, както предполага името, се извършва благодарение на ултравиолетовите лъчи, изпратени от дневната светлина, Те осветяват специално направени или закупени панели, които са система от тръби, поставени в специална кутия, чиято горна част е прозрачна и отворена за слънчева светлина.

В тези колектори топлинната енергия на слънчевите лъчи се прехвърля в топлоносителя, в чиято роля излиза вода, антифриз или въздух.

Обърнете внимание! С помощта на слънчеви топлообменници може да бъде уредено и отоплението на парниковата къща. Трябва обаче да се помни, че в повечето региони на Русия такава система, работеща самостоятелно, не е в състояние да осигури необходимия микроклимат. Възможно е да се наложи допълнително включване в системата на газов бойлер или нагревател за други видове гориво.

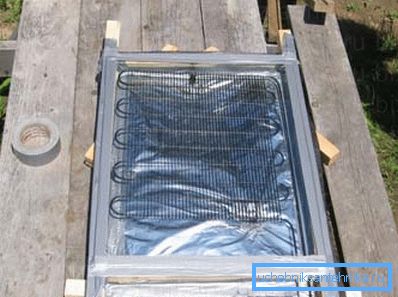

В снимката - самостоятелен слънчев колектор
  1. Слънчеви панели за отопление могат да бъдат направени у дома, Материалът за тях ще бъде метални тръби, заварени по специален начин в затворена система.

Изисква следните размери:

  • за доставка на студено и отстраняване на топла вода - размер на тръбата? инч и дебелина на стената 1 мм;
  • за радиаторната решетка - тръби с по-малък диаметър и с по-тънки стени, позволяващи по-бърз топлообмен.

За да се използват слънчеви бойлери за отопление, е възможно от 15-20 броя тръби с дължина 1,6-2 метра всеки.

  1. За да се постигне максимално ефективно слънчево отопление, тръбите на колектора трябва да бъдат поставени в специално изработена дървена кутия, Стените му са направени от дъски с дебелина 25 мм и достатъчно дълги, за да приемат тръби (обикновено около 120-180 мм).
Схема на слънчево отопление

Дъното може да бъде изработено от шперплат, поликарбонат или плочи. Може да бъде допълнително подсилена с дървени летви или блокове от 30x30 мм.

Но тази конструкция на слънчевата колекторна кутия не е завършена. Необходимо е да се изолира структурата, която ще направи отоплението на слънчевата енергия още по-ефективна.

Това се прави, както следва:

  • Дъното на кутията е покрито с пластмасова пяна;
  • изолираната изолация е защитена с лист от калай или поцинкована;
  • върху него се монтира инсталиран предварително монтиран радиатор, който е фиксиран със скоби или кантове.

Обърнете внимание! Всички вътрешни части на кутията трябва да бъдат покрити с черна боя, която поглъща слънчева енергия. Освен това, трябва да се внимава стъклото или прозрачната пластмаса, покриваща горната част, да са фиксирани възможно най-плътно.

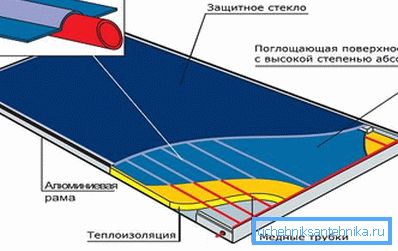

Композитни елементи на слънчевия колектор
  1. Тръбите на колектора са свързани помежду си чрез профилни елементи. Погрижете се за здравите стави. Запечатването може да се извърши с коноп или специална полимерна лента. Също така, преди да бъдете резбовани, препоръчваме да покриете нишката със силиконов уплътнител.
  2. Слънчевото отопление на къщата осигурява наличието на контейнер, в който ще се натрупа загрятата вода в топлообменника, Това може да бъде метален или пластмасов резервоар, чиито стени са изолирани с пяна или друг материал с ниска топлопроводимост.
Резервоари за съхранение на отоплителната система

Можете да направите дървена кутия, в която да поставите резервоар за вода и да запълнете останалата част от пространството с топлоизолатор (експандирана глина, пяна и т.н.).

Външната повърхност на резервоара или кутията трябва да бъде боядисана в сребро, което ще намали загубата на топлина и ще повиши ефективността на проектираната система.

  1. Отоплението от слънцето ще работи само ако има налягане в тръбите, Поради това е необходимо да се монтира въздушна камера - запечатан контейнер с обем от около 30 литра. Той е оборудван с вентил за управление, който отваря и затваря входа.

Стъпка по стъпка монтаж на системата

Самото монтиране на готовите елементи в една система е проста и се състои от 5 стъпки.

Стъпка 1

Инсталира се резервоар, който натрупва вода, загрята от слънцето, и резервоар, който отговаря за поддържането на необходимото налягане (пред камерата). Тя трябва да бъде фиксирана приблизително на 1-1.5 метра над устройството.

Стъпка 2

Има слънчеви топлообменници. Най-доброто място за тях е на южната стена на къщата или на покрива. В последния случай е желателно да се монтират панелите под ъгъл от 30-45 градуса към хоризонта. В този случай слънчевите отоплителни системи ще работят по-ефективно.

Слънчеви топлообменници на покрива на къщата

Стъпка 3

Монтираните елементи са свързани с тръби.

Препоръчително е да използвате части от два различни размера:

  • ? в - за подаване на вода от водоснабдителната система към пред-камерата и изпускане на вода от слънчеви топлообменници (под налягане);
  • 1-инчов - за останалите сегменти на мрежата.

Всички тръбопроводи трябва да са изолирани. За да направите това, можете да използвате готови черупки от експандиран полиетилен или базалтови влакна.

За да се изгради системата, стоманени тръби с диаметър? инч

Стъпка 4

Отоплението - слънчева или друга - изисква охлаждане. Следователно, след завършване на монтажа тръбите трябва да се напълнят с вода. За целта проектът трябва да предвижда запълващи и дренажни кранове, които се намират в долната част на системата.

Потокът от вода трябва да бъде прекратен, след като се появи в преддверието, разположено на тавана.

Принципът на комбинираната система за загряване и топла вода

Стъпка 5

Последният етап е стартирането. За да направите това, просто отворете помпения вентил. След това нивото на водата в пред-камерата ще намалее, докато клапанът в клапата затваря отвора. Между другото, това устройство може да се използва за регулиране на нивото на водата.

Схема на слънчево отопление

Системата функционира както следва. Отопляем в слънчев топлообменник, водата навлиза в резервоара за съхранение, от който може да се прехвърли на радиатори или топла вода. В последния случай водата се добавя към системата през вестибюла.

При недостатъчна ефективност на отоплителната система е включен газов бойлер или друг нагревател, който допълнително загрява водата в резервоара.

Обърнете внимание! В допълнение към горепосочената схема, има слънчево затопляне на въздуха - малко по-лесно е да се конструира със собствените си ръце, но ефективността е много по-ниска. Затова се препоръчва да се занимавате с гореописания сорт с течен охлаждащ агент.

заключение

Самостоятелно изграденото слънчево отопление на вашата къща ще ви позволи не само да спестите пари. Така че се грижи за околната среда.

Повече информация за енергоспестяващи технологии, които могат да се използват при изграждането на селска къща, можете да научите от видеото в тази статия.
