Схематична схема на отоплението и неговите типове

Преди да започнете да планирате самостоятелно отопление в апартамент или частна къща, трябва да се запознаете с основната схема на отопление. По-долу ще разгледаме подробно какво представлява и какви са основните схеми за отопление.

Обща информация

В основната схема на отоплителната система е обичайно да се разбират най-простата схема, върху която са обозначени основните елементи на отоплението, обединени в една система.

Последното може да бъде изпълнено по няколко начина, но във всеки случай включва следните елементи:

• Отопление на котела - осигурява отопление на охлаждащата течност.
• Циркулиращата помпа или резервоара за бустер (в зависимост от вида на системата) - осигурява потока на охлаждащата течност по контура.

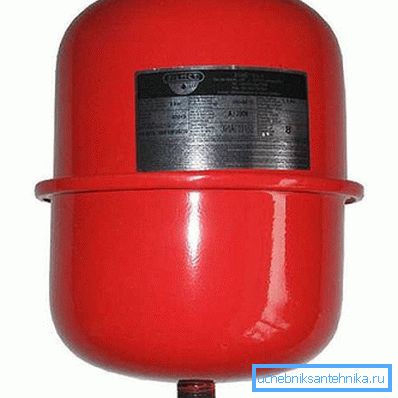

• Резервоарът за разширение - компенсира топлинното разширение на охлаждащата течност, както и за водния чук.

• Контур - представлява затворен път, през който охладителят влиза в радиаторите и след това се връща в котела.
• Радиатори за отопление - устройства, които осигуряват отоплително пространство.
• Топлоносител - течност, която поглъща топлина от котела и го предава на радиаторите. Най-често се използват обикновена вода или антифриз за тези цели. Последният има по-ниска точка на замръзване.

Разликите в схемите се състоят в следните моменти:

• При метода за циркулиране на охлаждащата течност;
• При метода за свързване на радиатори.

По-долу разглеждаме характеристиките на всеки един от тях.

Видове схеми

Според метода на свързване на отоплителните системи, отоплителните системи са два вида:

Всеки от тях може да се реализира както с естествена циркулация, така и с принудителна циркулация. В този случай всеки вариант има своите предимства и недостатъци, които трябва да бъдат взети под внимание.

Една тръба

Основното предимство на еднотръбната връзка е нейната простота и ниска цена на изпълнение. Въпреки това, тя може да се използва само в малки помещения. Това се дължи на факта, че батериите в този случай се нагряват неравномерно и, с голямо и количествено, последните устройства в схемата могат да останат обикновено студени.

С естествената циркулация структурата е, както следва:

• Веригата, която излиза от котела, се издига вертикално нагоре и е свързана с резервоара за преливане.
• Освен това тръбата се спуска и, както вече бе споменато по-горе, минава по периметъра на помещението, Освен това, контурът трябва да бъде монтиран с постоянен лек наклон, което ще позволи естествено движение.

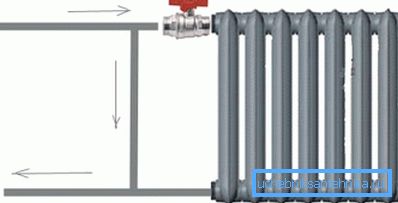

• Радиаторите са свързани към охладителната верига. Освен това свързването винаги се извършва с байпас. Това ви позволява да регулирате отделно отоплението на всяка батерия, както и, ако е необходимо, да демонтирате батериите без да източвате охлаждащата течност.

Тази принципна диаграма на отоплителната система е добра, тъй като отоплението се получава нелетливо. Вярно е, че за това е необходимо да се използва енергонезависим бойлер.

Що се отнася до недостатъците, сред тях може да се установи по-ниска ефективност, тъй като охлаждащата течност се движи с по-ниска скорост и съответно има време да се охлади. Това води до допълнителни разходи и продължителност на отоплителните радиатори. Освен това съществуват редица изисквания за монтажа и напречното сечение на тръбопровода.

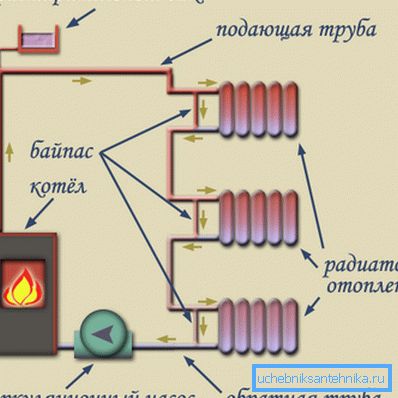

Тези недостатъци са лишени от принудителната система, която се реализира чрез циркулационна помпа.

В този случай връзката се прави, както следва:

• От котела има схема, към която е свързана циркулационна помпа за отопление.
• Към помпата е свързана тръба, която позволява свързването към радиаторите и разширителния съд.

Съвет! Когато инсталирате помпата, можете да извършите байпас и да свържете към него резервоар за разширение. Следователно, байпасът трябва да бъде покрит с кранове. Това ще ви позволи да превключите режимите на естествено и принудително движение от собствените си ръце.

Двутръбни

Този вариант на отопление може да се използва в големи къщи и апартаменти. Батериите в този случай могат да бъдат свързани последователно или успоредно. Освен това дори когато батериите са свързани последователно, те се нагряват по-равномерно, отколкото при еднотръбна връзка.

Недостатъкът на този вариант е неговата по-висока цена, тъй като изисква много повече тръби. Трябва да се отбележи, че в този случай най-често се използва принудителен циркулация, тъй като е по-трудно да се осигури природната циркулация.

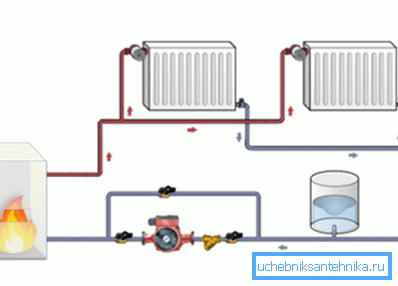

Тази схема изглежда така:

• Една верига излиза от котела, към който е свързана циркулационна помпа към разширителния съд и колектора (с паралелно свързване).
• Освен това, като правило, окабеляване се извършва от колектора до различни помещения на къщата или апартамента. Когато няколко радиатора са свързани към една и съща верига, тръбата се пренася на последната в акумулаторната верига.
• Към изпускателната тръба на първата в акумулаторната верига е свързана връщаща тръба, която се провежда успоредно на горещата верига и е свързана с колектора, в резултат на което охладената охлаждаща течност се подава към котела и отново се загрява.

Важно предимство на тази опция е възможността за регулиране на нагряването на батериите в различни помещения. Освен това, когато се използва специално електронно оборудване, поддържането на определен температурен режим в помещенията може да се извърши автоматично.

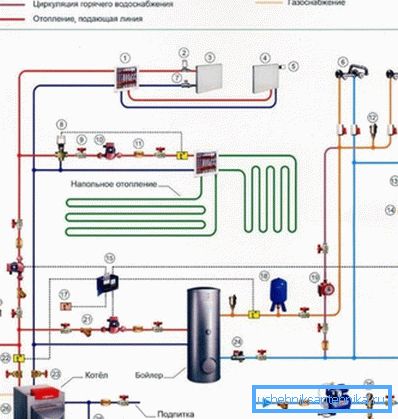

Обърнете внимание! Ние разгледахме най-простата версия на системата, тъй като отоплението може да включва "топъл под".

Тук, всъщност, и всички основни точки на изготвяне на концепцията. По правило се основава на по-подробен проект. Подробни указания как да направите това са на разположение на нашия портал за строителство.

заключение

Схемата дава представа за функционирането на отоплителната система и нейното внедряване. И изборът й зависи от редица условия, при които ще се използва отопление. От видеоклипа в тази статия можете да получите допълнителна информация по тази тема.
