Схемата за отопление с естествена циркулация на частна къща:

През 80-те години на миналия век експертите заявиха, че гравитационната отоплителна система е преживяла своето. Това обаче не беше така.

Помпените устройства принудително нагряване значително повишават стойността си, освен това те зависят от електричеството. Ето защо, в наше време, някои от собствениците на къщи от такова отопление отказва.

Обърнете внимание! Гравитационният дизайн на отоплителната система е най-простият и най-евтиният. Той има своите недостатъци, основното от които е общото ограничение. Поради ниската инерция тази мрежа е подходяща само за сгради с площ до 100 m 2.

В тази статия ще говорим за това, какво е схемата на отоплителната система с естествена циркулация, която има предимства и недостатъци.

Какво е това отопление

Има два типа отоплителни схеми:

• система с естествен поток охладител (гравитационен, гравитационен поток);
• аналог с принудителна (изпомпваща) циркулация.

Тези и други мрежи могат да бъдат с една или две тръби.

Охлаждащата течност и в двата случая е:

• обикновена вода;
• антифриз (т.е. жидкость-«незамерзайка»)
• технически масло.

Обърнете внимание! Ако възнамерявате да използвате антифриз, проверете съвместимостта му с уплътнителния материал на отоплителните акумулатори. В тези мрежи инструкцията не препоръчва използването на алуминиеви радиатори.

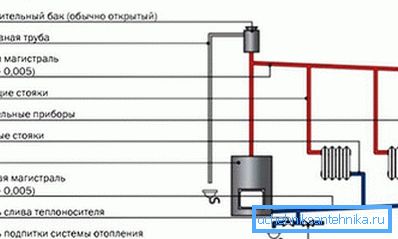

Схема на естествената циркулация

Гравитационното отопление има няколко недостатъка:

• тя е морално остаряла;
• има ниска производителност;
• мрежата е тромава;

• тя има относително висока инсталационна цена;
• Не е възможно да регулирате отделно температурата във всяка от батериите.

Независимо от това, той е необходим в сгради, където няма електроенергия, тъй като оборудвано с котел за твърдо гориво, може да работи самостоятелно.

1. Принципът на действие на такава система се състои в формирането на температурна разлика на охлаждащата течност върху нейния поток от котела и входа.
2. Вследствие разностей плотности носителя тепла при разбросе температур, он перемещается по системе самотеком, без применения насоса. Иными словами - теплое вещество идет вверх, его место занимает из обратки уже остывший поток.
3. Непрекъснато протичайки през батериите, топлоносителят губи своята температура, излъчвайки топлинна енергия в стаите. Връщайки се към котела, той отново се затопля и всичко се повтаря.

Последователно отопление с едно тръби

1. Чтобы подобная сеть работала, обязательное условие - достаточное сечение труб, Тя трябва да бъде поне един сантиметър. Това, на първо място, се отнася до основния riser. Освен това наклонът на тръбите на системата трябва да бъде най-малко 1 см на 1 работещ метър.
2. Еще одно условие - участок забора носителя тепла из трубы стояка должен быть расположен выше верхней батареи, Отоплителният котел трябва да бъде поставен под най-ниския радиатор.
3. Обемът на носителя на топлинна енергия в такива системи с еднаква обслужвана площ е относително голям (3 пъти повече, отколкото средните задължителни аналози) и зависи от напречното сечение на тръбите и дължината на мрежата.

Големият обем вода в тръбите увеличава инерцията на системата.

1. Это преимущество системы - когда котел перестает работать, тепло в сети еще держится определенный период.
2. Схема за отопление с естествена циркулация означава, че последователното протичане на топлоносителя през батериите води до охлаждането му.
3. Следователно отоплителните устройства, разположени в началото на системата, се загряват по-силно от аналозите, инсталирани в края на мрежата.
4. Трябва да се отбележи, че не е възможно да се регулира нивото на отопление на батериите по такава схема.

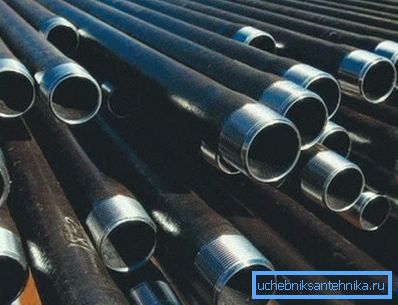

Обърнете внимание! Важна особеност на тази система е нейната чувствителност към материала на използваните тръби и фитинги. Когато изграждате мрежа със собствените си ръце, моля, имайте предвид, че те трябва да бъдат метални. Тръбите от пластмаса не могат да издържат на температурите, които възникват, когато водата в котела прегрее.

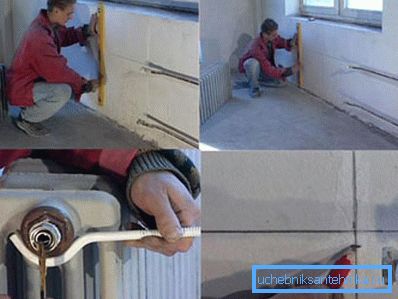

1. Резултатът от тези ограничения е ниското ниво на ефективност на отоплението, скъпа инсталация (ако системата се наема от наети работници), мрежата е непривлекателна поради голямото напречно сечение на тръбите.
2. Цикълът на нагряване с естествена циркулация задължително включва отворен разширителен резервоар. То трябва да бъде поставено в самия връх на мрежата. Този резервоар трябва да съдържа най-малко една десета от цялата вода в системата.
3. Откритостта на резервоара означава, че системата трябва задължително да има постоянен контакт с атмосферното налягане.

Паралелно свързване на батериите

1. Схемата за нагряване на вода с естествена циркулация може да бъде еднотръбна серия паралелна. След това става възможно да се регулира потокът на охлаждащата течност в някои радиатори. (Виж също статията Еднотръбна отоплителна система: функции.)
2. Трябва да се отбележи, че в този случай ще бъде възможно да се поставят регулатори на температурата само за всяка втора паралелна батерия.
3. Затвореният поток от вода в мрежата е напълно забранено да блокира, защото се образува прегряване.

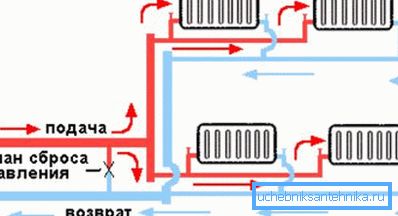

Също така има двутръбна версия на паралелното (хоризонтално) свързване на батериите с естествената циркулация на охлаждащата течност. В него температурата на радиаторите не зависи до голяма степен от тяхното местоположение. Възможно е да се настройват отделни батерии.

заключение

Гравитационната отоплителна система има както минуси, така и плюсове. Въпреки това, в някои от описаните по-горе случаи, това е оптималният избор на схемата за отопление за частна къща. Видеоклипът, публикуван в статията, ще продължи нейната тема.
