Схема за отопление на водата: видове системи, видове

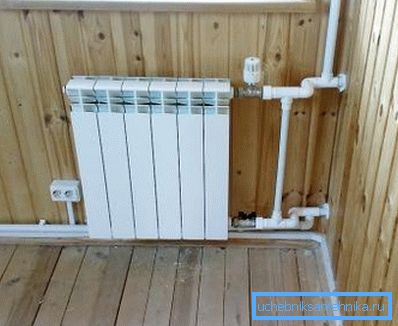

Отоплението на водата е най-ефективната и икономична система за отопление за жилищно настаняване. Бяха разработени различни схеми за отопление на водата и ние искаме да разгледаме техните характеристики, предимства и експлоатационни характеристики в частна къща.

Отопление с течен охлаждащ агент

Обща информация

Основният индикатор за комфорта на всеки корпус е температурата на въздуха в него, тъй като човек може да живее само в тесен диапазон от температури. Но в континенталните ширини на северното полукълбо на нашата планета климатът е далеч от този диапазон и хората са принудени да използват изкуствени източници на топлина.

Преди това този източник беше открит огън в пещера или колиба, а след това огънят се премести в пещната пещ, разположена в къщата. Въпреки това, с нарастването на населението, въпросът за липсата на дърва за огрев и други горива става все по-остър и възниква проблемът за повишаване ефективността на отоплението.

  Обърнете внимание! Така че имаше идеята да се използва охладител - вещество, което играе ролята на посредник при пренасянето на топлина от пламъка във въздуха в къщата.

Проблемът е, че газовете не водят топлината добре, а ако имате голяма къща, ще отнеме много време, за да загрее печката за затопляне на далечните стаи, докато тя ще бъде прекалено гореща в близост до пещта и ще бъде студена в отдалечените помещения. Ето защо основната задача беше да се осигури топлина с минимални загуби за всяка стая.

На този етап можете да формулирате основните изисквания за топлоносителя:

• Висока топлопроводимост, Необходимо е максимално бързо загряване на охлаждащата течност;
• Голяма топлинна мощност, Този параметър определя способността на веществото да съхранява топлинна енергия. Очевидно, колкото повече топлина се съхранява и предава от посредника, толкова по-ефективно функционира системата;
• Висока мобилност, Веществото трябва да има такива свойства, че е възможно да се транспортира на закрито, без да се използват сложни технологии;
• Наличие. Топлоносителят трябва да е евтин и достъпен в различни региони, тъй като в случай на извънредна ситуация той трябва спешно да бъде заменен, за да не се замразява къщата;
• безопасност, Агентът не трябва да представлява опасност за хората и околната среда, съдържа горими, токсични, експлозивни или химически агресивни съединения и вещества.

Обърнете внимание! Най-подходящ за всички изброени параметри е обикновената вода, която има най-голяма топлинна мощност сред течностите, е в състояние да се движи през тръби и канали под влиянието на гравитацията или налягането, е безопасна и невероятно широко разпространена.

По този начин задачата стана по-конкретна: необходимо е да се създаде схема, в която водата да се движи по строго определен маршрут от пещта до отоплителните уреди.

Обърнете внимание! За да го кажем просто, имаме нужда от два топлообменника и една тръба, през която водата ще циркулира между тях. В пещта се монтира един топлообменник, където течността ще се нагрее, а втората - в помещението, където охладителната течност ще даде натрупаната енергия във въздуха.

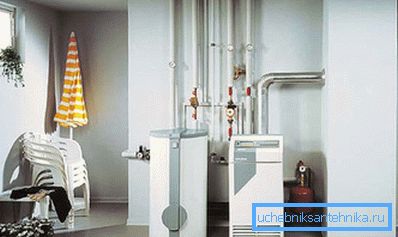

Отоплителни котли

Ако източникът на топлинна енергия е гориво, тогава начинът за получаването й е котелът. Това е сърцето на всяка отоплителна система с охлаждаща течност. Надеждността на това устройство зависи от ефективността на всяко отопление, а в условията на руски зими това е едно от условията за оцеляване, затова първата задача е да изберете котел.

Най-важният критерий тук е наличието и цената на горивото, което ще оперира единия.

Има такива видове котли в зависимост от използваното гориво:

• Котли на твърдо гориво или на дърва. Използвайте дърва за огрев, въглища, кокс, торф, пелети, брикети и други видове горима биомаса;

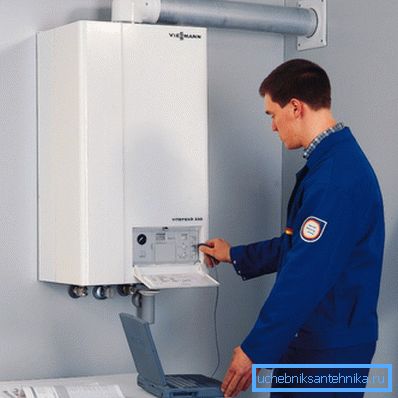

• газ, Използвайте основен, компресиран или втечнен природен газ;

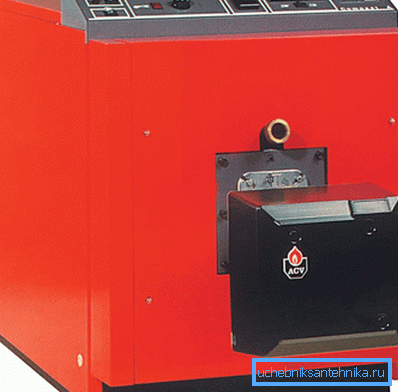

• Дизелови котли за отопление, Използвайте течни петролни продукти: дизелово гориво, дизелово гориво, различни масла, бензин, керосин и др .;
• електрически, Затопляйте водата с TEN или електроден метод.

Ако говорим за ефективност от гледна точка на цената на един киловатчас на топлинна енергия, както и наличието и разпространението на гориво, несъмнено фаворитите са газовите и горивните единици, като първите са най-предпочитани.

Обърнете внимание! Ако къщата ви е свързана с GTS, тогава трябва да купите газ котел, ако основният не е свързан, тогава трябва да изберете опция за изгаряне на дърва. Електричеството и дизеловото гориво са твърде скъпи за средния потребител.

Видове системи

С естествена циркулация

Схемата за отопление с естествена циркулация на водата е най-простата и най-евтината, но и най-неефективната система. С малък размер на къщата и отоплителните площи това е доста работещ вариант, чието изграждане не изисква сериозни изчисления и сложни монтажни работи.

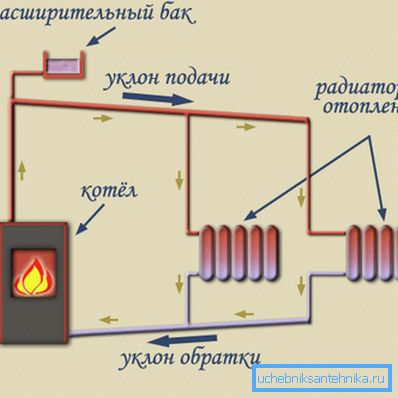

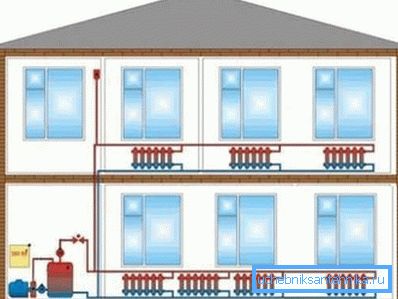

Принципът на работа на такава система е прост: котелът е инсталиран в най-ниската точка на помещението, по-добре - в мазето. Водата запълва тръбопровода, състоящ се от тръба за захранване, излизаща от котела, след което тръбата постепенно се спуска и минава през всички помещения, а в края се връща към топлообменника на пещта.

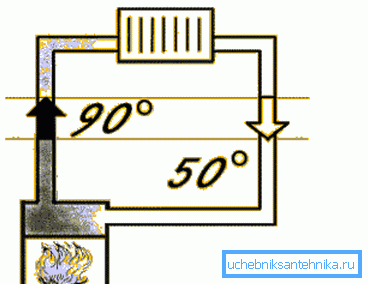

Когато горелката е включена, водата започва да се нагрява, разширява и издига тръбата поради разликата в плътността между горещите и студените течности. Тъй като веригата е затворена, студената маса на охлаждащата течност е задействана в топлообменника и течността започва да циркулира в системата по кръг, пренасяйки топлина от пламъка към радиаторите.

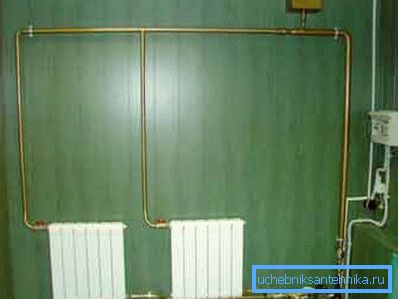

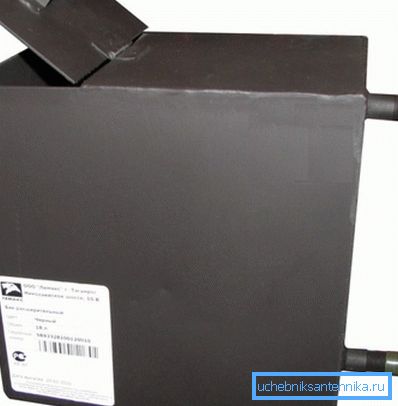

За да се компенсира разширяването и увеличаването на общото количество вода в тръбите, в горната точка е монтиран разширителен резервоар. Тя може да бъде отворена, тъй като налягането в тръбите няма значение.

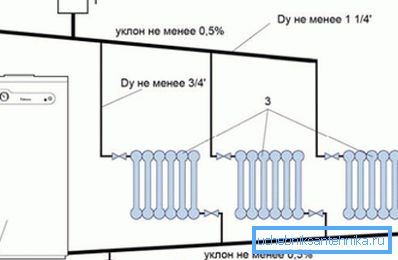

Обърнете внимание! Необходимо е да се знае и да се вземат предвид правилата за избор на диаметрите на тръбите и ъглите от наклона. Счита се, че наклон от 5 мм на един метър тръбопровод е достатъчен, клонът е направен в посока на движение на водата.

За обслужването на малки селски къщи подобна схема е напълно приемлива. Той не изисква изчисления и се изпълнява според стандартната схема "като всички останали", защото размерът и архитектурата на къщите нямат особени различия. Освен това дизайнът е относително лесен за сглобяване и изисква минимален брой материали.

С принудителна циркулация

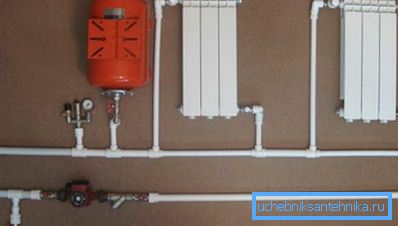

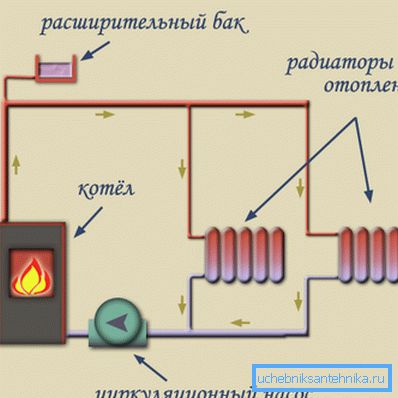

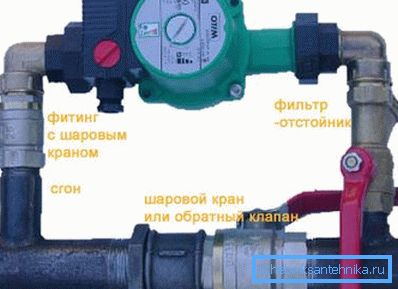

По-добра и ефективна отоплителна система е верига с принудителна циркулация на охлаждащата течност. Това решение ви позволява да ускорите движението на водата през тръбите и да доставяте повече гореща течност в отдалечени помещения. Придвижването на принудителната вода се извършва чрез помпа, вградена в тръбопровода.

Благодарение на прецизно изчислената скорост на движение, ефективността на работата нараства, намалява се разходът на гориво и се увеличава комфортът в стаите. За да се създадат сложни, разклонени и многокорпусни системи, е необходима принудителна циркулация.

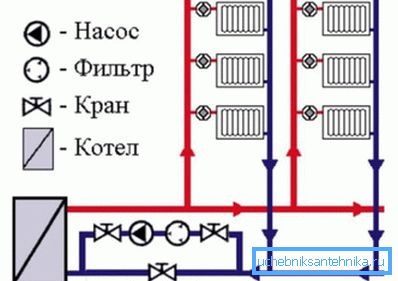

Изграждането на такава конструкция ще изисква по-сериозни изчисления на хидравликата, избор и монтаж на циркулационна помпа, инсталиране на защита, затворен акумулатор, манометри и предпазни клапани. В същото време на наклона на тръбите не се налагат специални изисквания.

Обърнете внимание! При работа циркулационната помпа не генерира обща глава, която се намира в системата. Фактът е, че веригата е затворена и водата в нея се върти като колело, а помпата преодолява само хидравличното съпротивление и триене, така че консумираната от нея енергия не влияе на разходите за отопление.

От изчисленията стана известно, че използването на циркулационна помпа повишава ефективността на работа с 25-30%. Освен това, за нормалната поддръжка на многоетажни къщи, многокорпусни и колекторни вериги е необходимо използването на принудителна циркулация. На практика всички съвременни системи използват този принцип.

Окабеляване

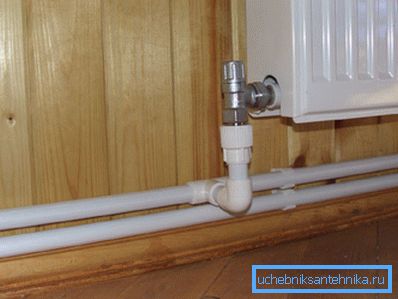

Друга важна разлика между системите за отопление с гореща вода е вида тръби от котела към радиаторите.

Има три основни типа на такава окабеляване:

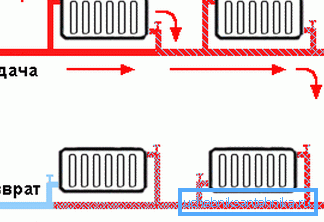

1. Единична тръба, Това е най-простият и най-евтиният модел, когато отоплителните акумулатори са свързани към една тръба последователно. Водата преминава през захранващата тръба към първия радиатор, преминава през нея и влиза в същата тръба, от която навлиза в следващия уред, охлаждайки се докато се движи;

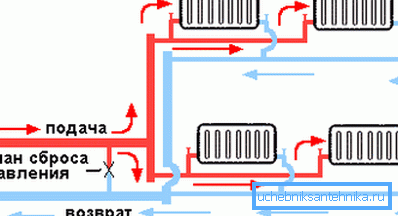

2. Двупълен модел, По-сложен, но по-ефективен дизайн, при който батериите са свързани от входа към захранващата тръба и изхода към връщащата тръба и няма друга комуникация между тези тръби. Паралелното свързване позволява равномерно затопляне на всички уреди, което повишава ефективността и комфорта;

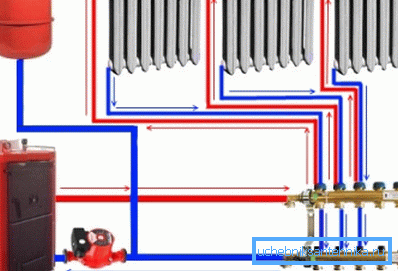

3. Колекторна връзка поема доставката на охлаждащо средство към разпределителния колектор на захранването, от който тръбите се отклоняват към входа на всеки радиатор. От изходящите отвори тръбите се връщат в колектора за връщане и оттам водата навлиза в котела. Този подход ви позволява да организирате многокомпонентни системи от топъл под и големи къщи с много помещения.

Единичната тръба за хранене е подходяща за малки къщи с естествена циркулация или за отделни помещения - летни кухни, работилници, сауни и др.

Двупроводната схема се счита за по-ефикасна поради еднообразното нагряване на устройствата, възможността за регулиране на температурата в отделни помещения и по-прецизен контрол на съоръженията за автоматизация. Подходящ е за всякакъв вид сгради и се използва най-често.

Комутационната инсталация е най-ефективна и по-напреднала, но нейната цена е значително по-голяма поради по-големия брой тръби, необходимостта от допълнително оборудване, фитинги, както и поради сложната инсталация и изчисление.

Обърнете внимание! Днес най-често срещаните са двутръбни и смесени кабели, които могат да бъдат комбинирани с колектори на топъл под.

заключение
