Схема за отопление: как да се поставят тръби за автономна

Преди да инсталирате отоплителната система, трябва да определите начина, по който тръбопроводът е насочен. Съществуват широко известни и често използвани еднотръбни и двутръбни методи за организиране на климатичната мрежа и по-екзотични. Те включват схемата за отопление на две крила, радиални, многовнукови и т.н.

За повече информация за най-популярните, вижте материала по-долу.

Видове отоплителни системи

Перед тем как разрабатывать те или иные схемы -  отопление своими руками, горячее водоснабжение и тому подобные -  необходимо определиться с типом климатической системы по способу организации тока теплоносителя. От этого напрямую зависит, какой способ прокладки труб подойдет в вашем конкретном случае.

Най-простият вариант е гравитационната отоплителна система, в която токът на топлоносителя се дължи на разликата в температурата и плътността на водата, протичаща през тръбите. С такива схеми не са свидетели жители на градовете, живеещи в Хрушчов или друга жилищна сграда с централизирана доставка на охладител.

Принципът на отоплителната система с естествена циркулация е както следва:

1. Водата, загрята в котела, става по-малко гъста и съответно по-лека, в резултат на което тя се премества от тежки водни маси до горната точка на системата.
2. Оттук, през инсталираните тръби, течността протича през радиаторите, монтирани във всички помещения, като в помещенията се подава топлинна енергия.
3. Цикълът завършва с навлизането на охладена вода в котела, където започва нов завой.

Обърнете внимание! За да се осигури нормален дебит и отстраняване на въздуха от тяхната система, отоплителните тръби трябва да бъдат разположени с градиент от 3-5 градуса към котела. Това е задължително изискване, заложено в SNiP.

Системата за натоварване на натоварването има много предимства, но употребата й е свързана с някои трудности. Всички предимства и недостатъци на работата на инженерната мрежа с естествен поток на охлаждащата течност са показани в таблицата.

С гравитационните схеми за отопление на сгради могат да се използват индивидуални конструкции. Единствената разлика е, че разширителният резервоар може да бъде инсталиран, а вертикалните решетки могат да бъдат насочвани не на тавана, а под тавана на горния етаж (естествено, в най-високата точка на климатичната система).

Поради това можете спокойно да направите достъпни в справочните книги за сградата или типичните отоплителни схеми, описани по-долу, да ги модернизирате според вашите нужди и да ги приложите.

Съвет! За да разберете схемите и проектите, подготвени от инженерите, е необходимо да знаете символите в отоплителните кръгове. Признаците са малко и са интуитивни, така че запаметяването им няма да ви отнеме много време, но ще даде възможност лесно да навигирате в строителната документация.

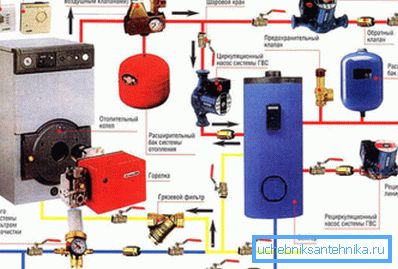

Ако не сте готови да се справите с недостатъците на гравитационната система, можете да използвате схемите на отоплителната инсталация с принудителен поток от течност. В този случай задължителен елемент е циркулационната помпа, инсталирана на връщащата тръба.

Само след определяне на горния въпрос можете да изберете оформлението на тръбите.

Има няколко от тях:

• единична тръба;
• две тръби;
• радиация.

Нека разгледаме по-подробно това.

Начини на полагане

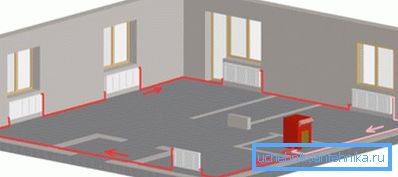

Еднотръбна отоплителна мрежа

Започваме анализа на схемата за отопление с една тръба, която служи както за захранване с вода на батериите, така и за транспортиране на охлажданата течност към котела.

Ако е необходимо да се затоплят две крила или няколко етажа на къщата, е необходимо да разделите потока вода на две или повече части с помощта на чай. Всяка схема е желателно да бъде снабдена със спирателен вентил, който позволява, ако е необходимо, да се отреже, без да се спира работата на цялата система.

След преминаване през всички радиатори потоците трябва да бъдат отново свързани към една тръба, която е свързана към входната тръба на отоплителния котел.

Радиаторите в еднотръбна отоплителна система могат да бъдат свързани по два начина:

1. последователен, В този случай тръбата за подаване на отоплителната среда се свързва към входа на акумулатора и към изхода. Няма монтирани допълнителни елементи. Топлоносителят не може да тече през радиатора.
2. паралелен, Тук водачът е просто положен по периметъра на цялата къща, а радиаторите са съединени с помощта на тръби и клони. Освен това, ако една батерия не успее, работата на останалата част от отоплителната система не се нарушава.

При проектирането на еднотръбна отоплителна система е желателно да се осигури наличието на следните елементи:

1. Заключващи клапани на входа и изхода на акумулатора. С него не само можете да регулирате количеството вода, влизаща в радиатора и съответно температурата в помещението, но и да ремонтирате или подмените отоплителния елемент, без да източвате охлаждащата течност.
2. При свързване на входа и изхода на акумулатора към спирателните вентили серийно е желателно да се свържат байпаси - участъци от тръби с по-малък диаметър, които осигуряват поток на водата в случай на прекъсване на радиатора.

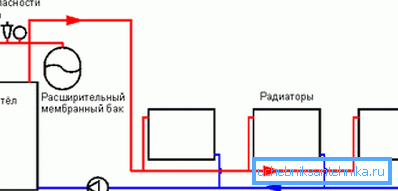

Мрежова отоплителна мрежа с две тръби

Отоплителната система с две тръби (захранване и отработени газове) е по-ефективна, но изисква повече материали, поради което цената на инсталацията е леко увеличена. Но предимствата са очевидни. Използването му, особено във връзка с циркулационната помпа, позволява по-ефективно и равномерно разпределение на топлинната енергия в помещенията на къщата.

Инструкцията за проектиране на такава система няма да доведе до трудности за разбиране дори за начинаещ новак:

1. Две тръби се поставят от котела, единият от които е свързан към изхода, а другият - към входния тръбопровод на котела. На първия към радиаторите се подава топла вода, а при втория - охлаждащата течност се подава към котела.
2. Рязането на радиаторите се извършва с помощта на отводнителни тръби. Входната връзка е свързана към захранващия кабел, изходният клон - към връщащия поток.
3. За да се избегне унищожаването на нагревателните устройства от свръхналягане, се препоръчва да не се монтира спирателен вентил на изхода на радиатора.
4. Всяка батерия трябва да бъде снабдена с въздушен клапан - майевски кран, който е необходим за отстраняване на въздушните запушалки, които се образуват след изливането на течността в системата.

предимства системы очевидны, а в качестве недостатка можно отметить только большую материалоемкость – для двухтрубной системы необходимо в два раза больше материалов, чем для однотрубной.

Колекторната верига на отоплителната мрежа

Това е най-гъвкавата и лесно конфигурируема отоплителна система. Тук можете да прецизирате потока на охлаждащата течност към всяка батерия на къщата от едно място - в корпуса на колектора. В случай на злополука, използвайки спирателен вентил, всяка батерия се отрязва, което прави поправката лесна и бърза.

Схемата на колекторната (гредата) система е, както следва:

1. Основните елементи са два колектора: за снабдяване и отстраняване на охлаждащата течност.
2. Всяка батерия в къщата е свързана с чифт тръби с посочените по-горе колектори. По този начин се организира отделна верига за всеки радиатор.

Схемата за лъчисто отопление може безопасно да се препоръча за монтаж, ако не се страхувате от следните нюанси:

• за монтаж изисква огромен брой тръби, които трябва да бъдат поставени под подовата замазка;
• системата трябва задължително да има циркулационна помпа, тъй като няма да е възможно да се наблюдава наклонът на тръбопроводите;
• Когато инсталирате, уверете се, че под съединителя не е монтирано оборудване, което може да причини изтичане по време на работа.

заключение

В допълнение към гореспоменатите методи за окабеляване на главните тръби, захранващи топлоносителя към батериите и доставянето на охладената вода обратно към котела, диаграмата на свързване на радиаторите (долна, странична, диагонална) е еднакво важна. Правилното свързване не само увеличава скоростта на циркулацията на охлаждащата течност и увеличава ефективността на акумулаторите, но също така предотвратява появата на въздушни запушалки.

За повече подробности вижте видеоклипа в тази статия.
