Схема на отоплителния котел: свързващи и допълнителни

Кои задължителни елементи трябва да включват тръбопроводите за отоплителни котли? Каква е безопасността на системата? Как да организираме отопление с ниска температура? В нашия материал ще се опитаме да отговорим на тези въпроси.

Изисквани елементи

Списъкът на оборудването се определя от вида на отоплителната система.

Вид на разпространението

Принудителната циркулация предполага наличието на циркулационна помпа за централната отоплителна система.

Тя се допълва с:

1. калник, монтиран пред помпата от тока на охлаждащата течност;
2. Двойка прекъсвачи, което ви позволява да почиствате резервоара или да разглобявате помпата с минимална загуба на охлаждаща течност.

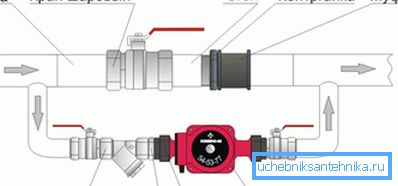

Ако системата работи алтернативно с принудителна и естествена циркулация, трябва да има байпас с площ на напречното сечение, равна на участъка за пълнене между отворите на помпата. Той е оборудван със сачмен вентил или клапан, който предотвратява обратния поток на водата през байпаса по време на работа на помпата.

Отворени и затворени системи

Отворена отоплителна система комуникира с атмосферата чрез отворен разширителен резервоар.

Той съчетава няколко функции:

• Компенсира увеличаването на обема на охлаждащата течност при нагряване.
• Служи за отклоняване на въздуха, принуден да влезе в него.
• Позволява ви да добавяте вода вместо да изпарявате или варете по време на работа на системата.

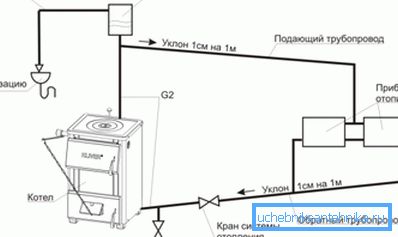

Забележка: Отвореният резервоар винаги е монтиран в горната част на контура. Пълненето трябва да има постоянно отклонение от резервоара, което ще осигури естествения ток на охлаждащата охладителна течност и ще позволи на въздуха да се изтласка нагоре.

Кроме того, схема обвязки твердотопливных котлов в системах с естественной циркуляцией включает разгонный коллектор - вертикальный участок розлива, соединяющий котел с расширительным баком.

В затворена система функциите, изпълнявани от отворения разширителен резервоар, се разпределят на няколко устройства.

Когато инсталирате системата със собствените си ръце, е полезно да знаете няколко тънкости.

• Резервоарът за разширение може да бъде монтиран във всяка точка на веригата; По-добре е обаче да изберете място, където потокът на охлаждащата течност да съдържа минимална турбуленция. Например, преди помпата, около 10 диаметъра на бутилиране от нея.
• Препоръчително е да инсталирате резервоара с дюза нагоре. За какво се отнася инструкцията? С факта, че в този случай в резервоара е гарантирано няма да има въздух от другата страна на мембраната, където трябва да се намира охладителната течност.
• Объем бака берется примерно равным 10% общего объема теплоносителя в системе. Простейший способ оценки его количества - заполнить контур водой и слить ее в любую мерную посуду.
• Ако има няколко мембранни резервоари в системата, обемът им се обобщава.
• Постоянната работа на предпазния вентил по време на работа показва, че разширителният съд е твърде малък.

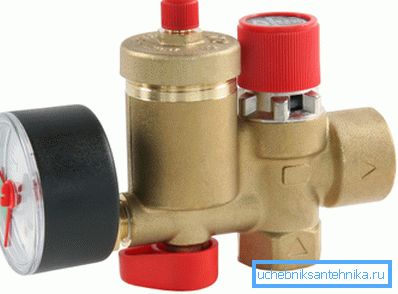

• Независимо от наличието на вентилационен отвор, горните точки на отоплителната система (горните тапи на радиаторите, джъмперите между тях и т.н.) са оборудвани с въздух. В тяхната роля могат да действат като кранове на Mayevsky, както и конвенционални клапани или водни кранове.

Вън и вътре в котела

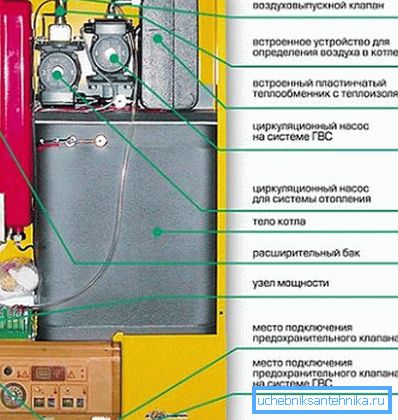

Зачастую схемы обвязки котлов отопления могут заметно отличаться от описанных выше. Дело в том, что многие отопительные устройства комплектуются собственными циркуляционными насосами, группой безопасности, а зачастую - и расширительным баком.

С такава конфигурация схемата на стените на стените на отоплителния котел включва по същество само двойка спирателни клапани, изхвърляне в канализацията и скоба със система от CVS за запълване на веригата.

Допълнителни елементи

Какво друго може да влезе в тръбопроводите на котела?

колектор

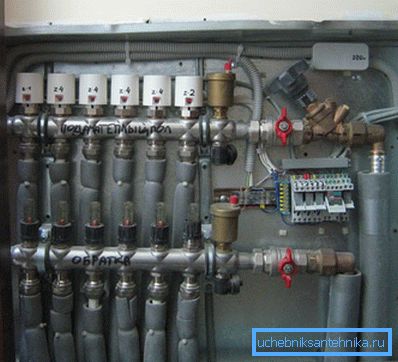

колектор, или гребенка - это несложное приспособление для параллельного подключения нескольких отопительных приборов или независимых контуров. колекторы монтируются на подающем и обратном трубопроводах. Каждая пара отводов снабжается запорным вентилем и дросселем для регулировки.

Хидравлична лента

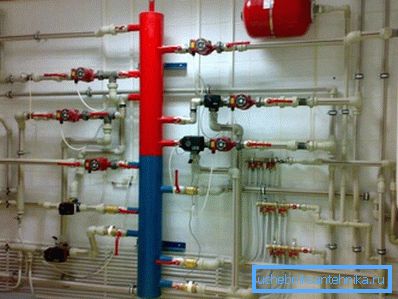

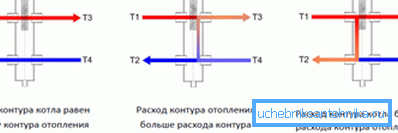

Она представляет собой разновидность коллектора и принципиально отличается от него лишь значительным внутренним объемом. Хидравлична лента подключается и к подающей, и к обратной нитке.

Разделянето на потоците в общия обем позволява преразпределянето на охлаждащата течност между захранването и обратния поток; Освен това: чрез допълнителни клонове е възможно да се вземе вода с температури между двете нишки.

Трехпроходной клапан

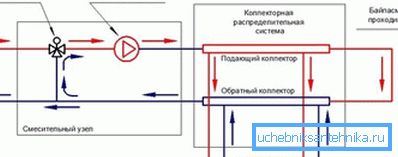

Это тройник с управляемым клапаном, который работает по принципу "или-или": он позволяет открыть приток теплоносителя из прямого трубопровода, уменьшив расход воды из обратки, и наоборот. Для чего он используется? Прежде всего - для организации низкотемпературных контуров.

Дело в том, что для твердотопливного котла температура обратного трубопровода ниже 50 С крайне нежелательна: цена избыточного охлаждения теплообменника - образование на нем конденсата, резко снижающего срок его службы. При работе в штатном режиме, с температурами подачи и обратки 75/55 С, для запитывания теплого пола создается контур с отдельным циркуляционным насосом.

Част от обратната вода от тази верига се рециклира; Тройният клапан доставя потока от гореща вода от котела в зависимост от температурата на охлаждащата течност. По правило такава схема за свързване на котел за твърдо гориво включва термостатична глава, отговорна за регулиране на температурата.

Топлинен акумулатор

Под това име се намира топлоизолиран воден резервоар със значителен обем. Тя ви позволява да съхранявате голямо количество топлинна енергия и постепенно да я дадете на отоплителните уреди.

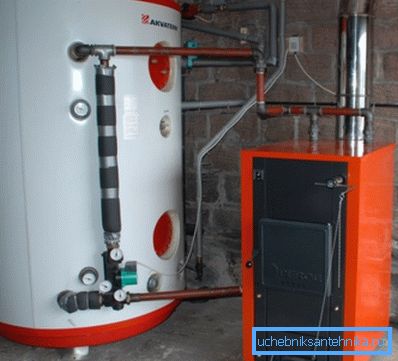

Топлинен акумулатор полезен для стабилизации температуры радиаторов при использовании твердотопливных котлов; его нередко включает и схема обвязки электрического котла отопления, работающего исключительно в ночное время, когда действует более дешевый тариф на электроэнергию.

Заключение

Надяваме се, че информацията, предоставена на вниманието на читателя, ще му помогне да проектира и изгради своята собствена отоплителна система. Както винаги, приложеното видео съдържа допълнителни тематични материали. Успех!
