Схема на частната система за отопление на къщата:

Как може да се създаде схема за отопление на частна къща със собствени ръце? И какви са задължителните елементи, които трябва да включва? Как да свържете отоплителните уреди? Какви трябва да бъдат батериите и тръбите?

Нека се опитаме да отговорим на тези въпроси.

Гравитационная система

Простейшая схема системы отопления в частном доме - так называемая гравитационная, или самотечная. Она функционирует за счет разницы в плотности нагретого котлом и остывшего в отопительных приборах теплоносителя.

разлив

Он прокладывается большим (не менее ДУ32) диаметром. Цель - снизить гидравлическое сопротивление: преодолевающий его напор в этой системе невелик.

Моля, обърнете внимание: не бъркайте условното преминаване на тръбата (DN) и външния й диаметър, който маркира елементите на полимерните и метало-полимерните тръбопроводи. Например, за полипропилен DN32 съответства на външен диаметър 40 mm.

По същите причини е по-добре да се предпочитат съвременните полимерни материали. Стомана, в крайна сметка обрасли с депозити и ръжда, стават все по-груби.

Сразу после котла розлив снабжается так называемым разгонным патрубком - вертикальным участком, в верхней точке которого монтируется открытый расширительный бак. Дальнейшая часть розлива выполняется с постоянным уклоном к обратному патрубку котла.

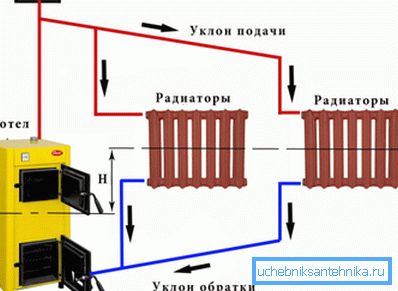

Котелът от своя страна е монтиран в долната точка на веригата; често се инсталира в ямата. Колкото по-голяма е разликата във височината между котела и радиаторите, толкова по-голямо е налягането, толкова по-бързо ще циркулира циркулиращата вода.

Свързване и свързване на радиатора

Оптимальные схемы систем отопления частных домов с естественной циркуляцией - это разные варианты ленинградки.

Какво е това?

• разлив представляет собой непрерывное кольцо, соединяющее подающий и обратный патрубки котла.
• Отоплителните уреди са свързани паралелно с изливането на тръби с по-малък диаметър.
• Оптимальная схема подключения отопительных приборов - снизу вниз. В этом случае батарея не нуждается в промывке: ил не задерживается в ее нижнем коллекторе.

За системи с котли на твърдо гориво е по-добре да се предпочитат чугунени радиатори или стоманени регистри. Техният голям обем и твърда маса ще омекоти флуктуациите на охлаждащата течност по време на запалването и изгарянето на горивото.

Спирателни клапани

Графичните диаграми на отоплителните системи за частна къща са завършени с минимум спирателни вентили. Първо, те нямат нужда от тях: за да се премахнат течовете, е по-лесно да се изпразни напълно водата и да се напълни отново. На второ място, всеки вентил или дросел причинява загуба на желаната глава и забавя вече слабата циркулация.

Какво е жизненоважно?

1. Воздушники в радиаторах, расположенных выше розлива. Воздух из самого розлива вытесняется в расширительный бак и оттуда - в атмосферу.

1. Нулирайте в долната точка на веригата, за да я източите.
2. Отдръпване от системата HVC с клапан за запълване на веригата през разширителния резервоар.

Принудително движение

Схемите на частната система за отопление с принудителна циркулация са по-често срещани поради по-гъвкавото регулиране, което позволява самостоятелно регулиране на отоплителните уреди и отделните секции на веригата.

Освен това: такава система бързо достига работни температури и има по-малка разлика в температурата между подаване и връщане.

безопасност

Основная проблема закрытой системы с принудительной циркуляцией - в том, что она нуждается в компенсации расширения теплоносителя.

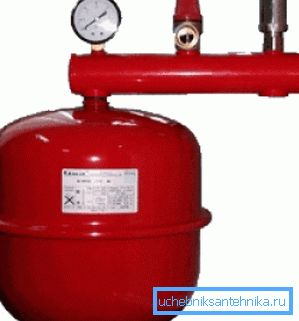

Функции единственного открытого расширительного бака, которым комплектуются открытые схемы систем отопления частного дома с естественной циркуляцией, здесь приходится перекладывать на целую группу устройств - так называемую группу безопасности.

Спирателни клапани

Нека да разберем, с помощта на които спирателните вентили инсталират традиционна система за отопление на частна къща със собствени ръце?

1. Преди помпата в посока на охлаждащата течност се поставя утаител.
2. Помпата и калната помпа се отрязват с двойка клапани, което им позволява да бъдат демонтирани или почистени без загуба на охлаждащата течност.
3. Често байпас, припокрит с клапан или възвратен клапан, е оставен между вложките на помпата, позволявайки системата да работи, когато помпата е извадена в режим на естествена циркулация.

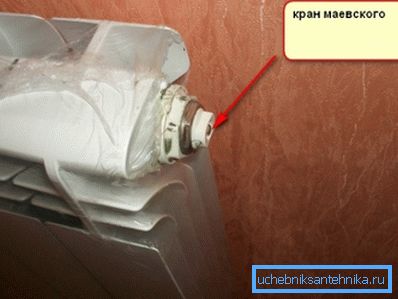

1. Горните точки на контура (джъмпер, горните тръби на радиаторите) се доставят с Mayevsky кранове или обикновени клапани за изпускане на въздух.
2. Захранващите съединители на отоплителните уреди са оборудвани с клапани, които позволяват напълно да спрат циркулацията в тях. Обратната тръба се дроселира.

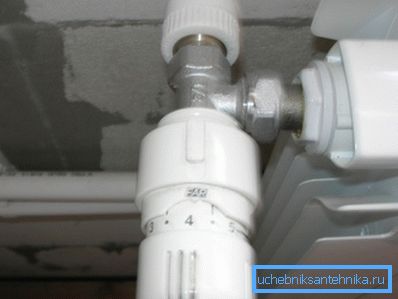

Вместо дросели често се използват термични глави: тяхната цена е малко по-висока, но те ви позволяват автоматично да регулирате проходимостта в зависимост от температурата в стаята.

Между другото: за предпочитане е да се използват алуминиеви радиатори за газови, електрически и слънчеви котли. Те са евтини, имат малък вътрешен обем (който гарантира бързо загряване) и отличен пренос на топлина на секция.

уговорка

Какви схеми за инсталиране на отоплителна инсталация в частна къща могат да се използват в случай на принудителна циркулация?

• За едноетажна къща най-добрият избор, според скромното мнение на автора, ще бъде същият Ленинград, Инструкцията е свързана с изключителната си простота и толерантност към грешки: за да се размрази тази система дори и при най-студените настинки, трябва да се опитате много усилено.

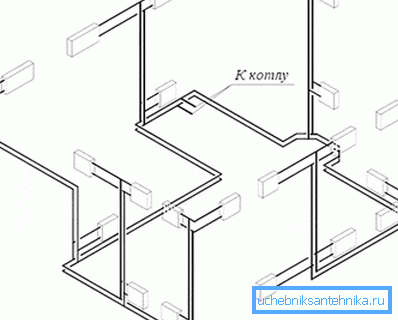

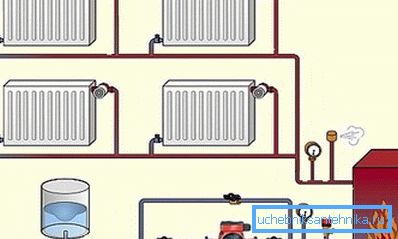

• За двуетажна къща може да се използва като Ленинград с два паралелни пръстена и вертикално оформление с долно запълване (връщането и доставката са в сутерена или на първия етаж). В джъмперите на всяка стъпало са оборудвани с вентилационни отвори.

Заключение

Надяваме се, че основната информация, която се предлага на вниманието на читателя, ще му помогне да проектира собственото си отопление. Прикаченият видеоклип, както обикновено, съдържа допълнителен материал. Успех!
