Системи за отопление на водата: как да се създаде качествена
Модерните инженери по отопление знаят много начини да затоплят домовете си. Уютната температура в къщата може да бъде създадена от топли вентилатори, електрически конвектори, традиционни дървени печки и т.н. Но най-икономичните и ефективни са системите за водно отопление с бойлер и радиатори.
Продължавайки четенето, вие ще научите много полезна информация за сортовете на тези инженерни мрежи и функциите на тяхната инсталация сами.
Видове мрежи за отопление на водата
Ефективността на климатичната инсталация на апартамент или къща зависи не само от капацитета на отоплителната инсталация или коефициента на топлопреминаване на радиатора. Не по-малко важно е типът тръбопроводно окабеляване, избрано за подаване на охлаждащата течност, как се организира потокът на флуида и много други параметри.
По-пълна и подробна класификация на системите за отопление на водата в зависимост от различните критерии е дадена в таблицата.
| Вид | Описание |
| От автономия | |
| Зависимая | Топлоносителят се загрява в централизирана котелна централа и се подава в радиаторите посредством тръбни тръбопроводи. Този тип отопление се инсталира във всички градски апартаменти на стари къщи. |
| Независимая | Отоплителният модул е инсталиран в самата жилищна сграда. Той загрява водата, която тече през тръбите към радиаторите, където има топлообмен с въздуха. След това охладената течност на връщащата тръба се връща обратно в нагревателя и започва следващият цикъл. Такива отоплителни системи са оборудвани с по-голямата част от частните къщи. |
| Чрез контакт с околната среда | |
| отворен | Такава система за отопление на водата е инсталирана в частни къщи, оборудвани с твърдогоривни котли от стария дизайн. Въпреки това, все още се случва и днес. Особеността на въпросната инженерингова мрежа е, че охлаждащата течност циркулира през тръби без прекомерен натиск. Част от отоплителната система е разширителен резервоар от отворен тип, фиксиран в най-високата точка. |
| затворен | При затваряне в котелното се монтира херметичен разширителен съд от затворен тип. Нагревателната система се изпомпва от течността при прекомерно натоварване. За частни къщи тази цифра е 1 атмосфера, в зависими отоплителни мрежи с централизирано подаване на налягане на охлаждащата течност може да достигне до 6 атмосфери. |
| Между другото, структурата на охлаждащата течност е организирана | |
| Гравитационная | Системи за затопляне на водата, при които циркулацията на водата възниква естествено поради разликата в налягането и плътността. Масата на загрятата вода е по-малка, така че тя е изтласкана до върха на системата. След това, охлаждане, тече през радиаторите, давайки им топлинна енергия. След това, при завръщането, намиращо се под наклона, се връща в котела. |
| задължителен | В този случай един от елементите на климатичната мрежа е циркулационната помпа. Тези системи са по-ефективни и по-икономични. При монтажа не е необходимо да се спазва задължителният наклон на тръбите. Единственият недостатък е зависимостта на отоплението от наличието на електроенергия. Без него помпата няма да функционира (както всъщност е някой от съвременните котли). |
| Чрез броя тръби, доставящи и изваждащи охлаждащата течност | |
| Една тръба | В помещенията се поставят пръстени от тръби, в които радиаторите за отопление се режат паралелно или последователно. Плюсът трябва да се припише на евтиност, на минусите - трудностите при ремонта и неспособността за точно регулиране на температурата в различните помещения на къщата. |
| Двутръбни | Такая система отопления, как следует из названия, имеет две трубы: по одной подается, по другой удаляется жидкость. Преимущество – возможность регулировать температуру в радиаторах с помощью термостатов и легкость в ремонте (перекрыв доступ воды к одной батарее, вы не нарушите ее ток в остальных радиаторах). Однако цена ее изготовления будет выше - для монтажа понадобится в два раза больше труб. |
| Чрез метода за полагане на тръби | |
| вертикален | При такава схема на отопление охлаждащата течност се подава към горния етаж, след което се оттича, минавайки през един радиатор на всеки етаж. |
| хоризонтален | Тук водата се подава и на вертикалната тръба, от която се прави хоризонтален кран, през който течността достига всички батерии, разположени на един етаж. |
| комбиниран | Такава система за нагряване на вода има елементи както на първия, така и на втория сорт. |
| При наличието на задънена улица | |
| застой | С тази схема на полагане, захранващата тръба достига до най-отдалечения радиатор, където е затворена чрез скоба с връщаща тръба, през която водата се връща. |
| пръстен | В този случай две тръби за охлаждащата течност образуват пръстен, постепенно преминават през всички стаи и батерии. Такава схема се счита за по-ефективна. |
| радиация | Охлаждащата течност изтича от котела към колектора, който е свързан чрез двойка тръби (захранване и изпускане) към всеки радиатор в къщата. Така че можете много точно да контролирате микроклимата в цялата сграда от една точка. |
Обърнете внимание! Изборът на желаната система за отопление зависи от голям брой различни фактори. Те включват площта на къщата, броя на етажите, диаметъра на използваните тръби и т.н.
Изчисленията и изборът на подходяща схема на системи за отопление на водата най-добре се поверяват на професионален инженер. Той ще извърши хидравлично изчисление, без което нормалното функциониране на климатичната мрежа може да бъде забравено.
Нека да разгледаме по-подробно описанието на отоплителните системи с естествена и принудителна циркулация.
Видове отопление чрез циркулация на водата
Гравитационная система
Удобства

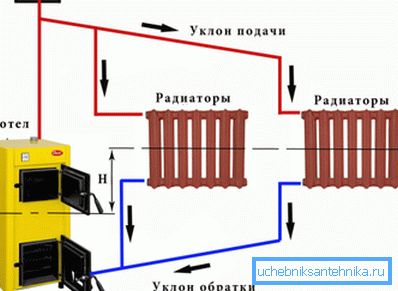

Системата за естествено движение на течности в климатичната мрежа работи изключително благодарение на природните закони.
Схема такова:
- нагряване, водата става по-лека и се издига до горната част на отоплителната система;
- охлаждането, течността става по-гъста и по-тежка, в резултат на което тя пада, затопляйки помещенията по едно и също време.
Описаното отопление е ефективно само ако е инсталирана инженерната мрежа, за да се осигури интензивно движение на течност в нея. В противен случай охладителната течност няма да изпълнява определената за това транспортна функция и топлинната енергия, генерирана от инсталирания бойлер, ще бъде изхабена.
При изграждането и работата на гравитационна отоплителна система е необходимо да се спазват следните изисквания:
- Правилно избира диаметъра на тръбите, свързващи котела с батериите, изчислява тяхното хидравлично съпротивление, установява обща дължина във вертикална и хоризонтална равнина. Изискваните първоначални данни могат да бъдат получени от придружаващата документация за климатичните съоръжения.
- Не прегрявайте охлаждащата течност. Водата може да кипи, поради което налягането в тръбите и радиаторите ще се увеличи значително и това ще доведе до счупване. Избягвайте това помага на разширителния резервоар, инсталиран в горната част на системата.
Обърнете внимание! Независимо как може да мислите, загряване на къщата с площ от повече от 200 квадратни метра. метровете или инсталирайте тръбопроводи, които са по-дълги от 30 метра, и осигурете естествена циркулация на охлаждащата течност няма да работи. Ние ще трябва да инсталираме електрически помпи, а това вече е отоплителна система с принудителна водна струя.
Монтажна процедура
Инструкцията за проектиране на гравитационната отоплителна система е проста и се състои от следните елементи:

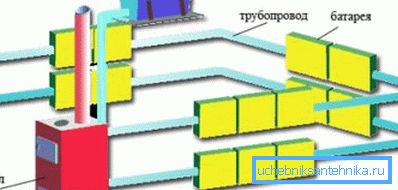

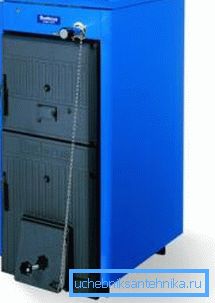

- На първо място, трябва да инсталирате котел, По очевидни причини той трябва да бъде монтиран в най-ниската точка на тръбопроводите, където цялата охлаждана течност изтича от радиаторите.
- От котела се полага вертикална тръба. Колкото е по-висока тази тръба, толкова по-ефективна ще бъде отоплителната система. Най-често неговият край е разположен на тавански етаж на къщата.
- Разтоварващ резервоар от отворен тип се поставя над него, Ако е инсталирана на тавана, не забравяйте внимателно да изолирате резервоара, за да избегнете значителни загуби на топлина и замръзване на течността. Мембранният резервоар може да се монтира в котелното, при завръщането.
- След това се прави тръбно окабеляване, Тук е необходимо да се уверите, че нито една нагревателна батерия не е разположена в точка, разположена под котела. Колкото по-голяма е разликата във височините, толкова по-ефективна е работата на инсталираната инженерна мрежа.

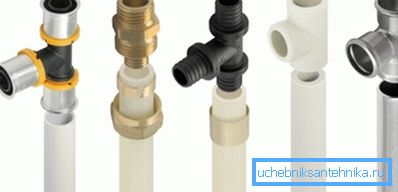

- Тръбният материал може да бъде избран произволно, Не забравяйте, че ако в системата е монтиран бойлер за твърдо гориво, топлоносителят може да се загрее до много високи температури, при които полимерните тръби не могат да бъдат експлоатирани. В този случай се препоръчва спиране върху стомана.
- В други случаи пластмасата е по-подходяща, тъй като не е корозирала и има по-нисък коефициент на хидравлично съпротивление, Уверете се, че вътрешният разрез на използваните тръбопроводи и котелните връзки е еднакъв. Използването на тръби с по-малък диаметър е забранено.
Съвет! Никой не забранява инсталирането на тръби за захранване и разтоварване, по-големи от диаметъра на тръбата. За гравитационна отоплителна система това е дори полезно.

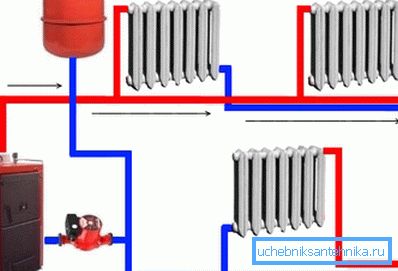

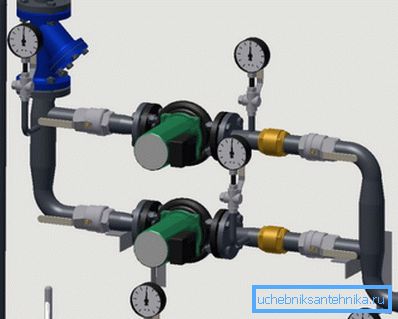

Система с принудителна циркулация
Удобства
Вероятно вече сте разбрали, че ефективността на отоплителната операция зависи до голяма степен от скоростта на потока на охлаждащата течност във всички елементи на системата. Поради това климатичните мрежи с помпи, помпащи с вода, сега са по-популярни.
Това са малки устройства, които консумират минимално количество електроенергия и работят почти безшумно. Модерните циркулационни помпи могат да променят скоростта на въртене на електродвигателя, така че да е възможно точно да се регулира обема на течащата гореща вода и съответно температурата в помещенията.
Помпата увеличава ефективността на описаната климатична система, така че горивото за поддържане на нормалната температура в помещенията ще се изразходва по-малко.
Освен това охлаждащата течност, помпана от помпата, по-лесно преодолява хидравличното съпротивление. Ето защо за монтирането на отоплителна система могат да се използват тръби с по-малък диаметър (но не по-малко от дюзата на котела).
Монтажна процедура
Разположението на отоплителната система с принудителна циркулация се различава от инсталирането на гравитационната мрежа в посока на опростяване.
По-специално:
- Помпата е монтирана на връщащата тръба, така че входящата й течност да има най-ниската възможна температура.
- Отоплителният бойлер може да бъде настроен на същото ниво като радиаторите.
- Част от системата може да бъде само мембранен разширителен резервоар (често той вече е вграден в котела). Така течността в тръбите ще циркулира под налягане от 1-1,5 атмосфера.
- В този случай не е необходимо да се спазва наклонът на тръбите, предписан в SNiP.
комбиниран система отопления
При изграждането на частни къщи често се използва така наречената схема на комбинирано отопление. В този случай тръбопроводите, радиаторите и котела са инсталирани съгласно правилата на гравитационната мрежа, но циркулационна помпа с байпас (байпас) е поставена на връщащия тръбопровод.
Това гарантира ефективността на отоплението дори в случай на временно прекъсване на електрозахранването или счупване на циркулационната помпа.

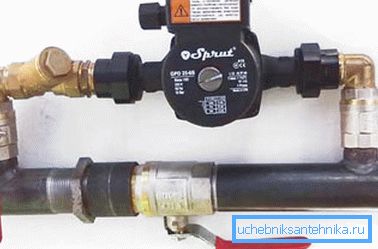

Съвет! Всяко оборудване трябва да бъде свързано към тръбите през спирателните клапани. Освен това байпас или възвратен клапан трябва да бъде оборудван с байпас. В този случай е възможно оборудването да се демонтира за ремонт или смяна, без да се изважда охладителната течност от тръбите.
По същия начин се модернизират остарелите системи за отопление. Необходимо е просто да се направи странична лента с помпата и ефективността на климатичната мрежа ще се увеличи значително.
Видове отопление по метода на маршрута на тръбите

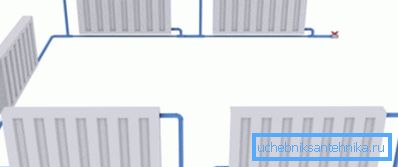

Една тръба
Такава отоплителна система осигурява инсталирането на една тръба, през която охладителната течност се подава към радиаторите и се връща обратно в котела. В тази основна линия, серийно или успоредно, се свързват топлинни радиатори, където се осъществява топлообмен.
Предимството на тази схема е евтино. Ще ви е необходим минимален брой тръби и различни аксесоари.
Но ефективна и удобна система не може да бъде наречена, тъй като има няколко значителни недостатъка:
- не е възможно ръчно да се регулира силата на топлинната среда, влизаща във всяка акумулаторна батерия чрез термо-вентили, така че няма да е възможно да зададете желаната температура във всяка отделна стая;
- количеството топлинна енергия, предавана на радиаторите, ще се понижи, тъй като батериите от котела се отдалечават, поради което най-отдалечените (по-ниските) стаи ще се нагорещят.
Обойти некоторые ограничения описываемой системы можно путем установки байпаса – обводной трубы - соединяющей входной и выходной патрубки радиатора напрямую. В этом случае, открывая и закрывая запорную и регулирующую арматуру, можно не только установить комфортную температуру батареи, но и произвести (в случае необходимости) ее демонтаж и ремонт без остановки работы всей сети обогрева.
Двутръбни вертикальная с нижней разводкой
Основната разлика между схемите за оформление с едно тръби и двутръбното оформление е наличието на две тръбопроводи: първата към радиаторите е снабдена с гореща охлаждаща течност, втората е източена от охладена вода и връщана обратно в котела.
Благодарение на тази схема е възможно да се регулира обемът на течността, влизаща във всяка батерия, и да се постигне най-комфортната температура в стаите.

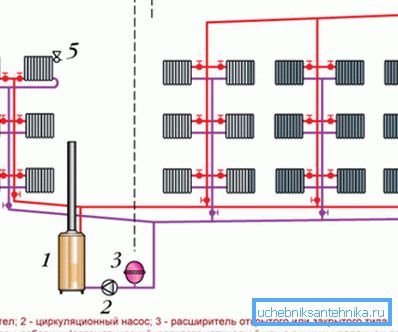

Една опция е двутръбна система, с вертикални тръби и по-ниско положение на тръбите за захранване.
Характеристиките му са както следва:
- При най-ниското ниво на системата тръбопроводите, свързани към отоплителното устройство, се поставят от отоплителния котел.
- От тези магистрали се повдигат повдигачите, които повишават охлаждащата течност до най-високата точка на системата и я доставят на радиаторите на всеки етаж.
- След това през друга тръба охладената течност се рециклира за цикъл на подгряване.
По-малкото от такова решение е опасността от излъчването на системата.
Необходимо е да се осигурят устройства за отвеждане на въздуха от тръбите и радиатора:
- въздушна тръба, издигаща се до върха на системата;
- разширителен резервоар от отворен тип или мембранно устройство със специален въздушен вентил;

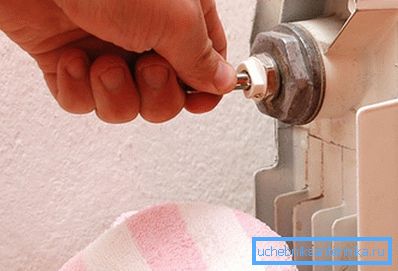

- Majewski кранове, монтирани на върха на всяка батерия.

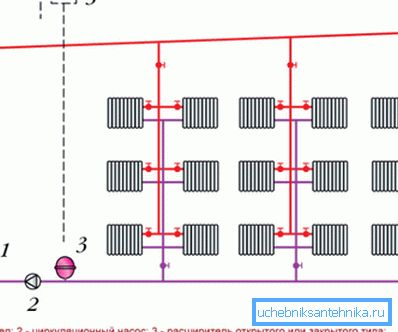

Двутръбни вертикальная с верхней разводкой
В този случай разпределението на течността се извършва в най-високата точка на системата - на тавана или под тавана на горния етаж. Топлоносителят се доставя там чрез вертикална тръба, след което тече над хоризонталните тръбопроводи към батериите.
Освен това е необходим разширителен съд, но е по-добре да се използва уплътнен резервоар, за да се увеличи водното налягане, отколкото да се увеличи ефективността на отоплението.
Двутръбни горизонтальная

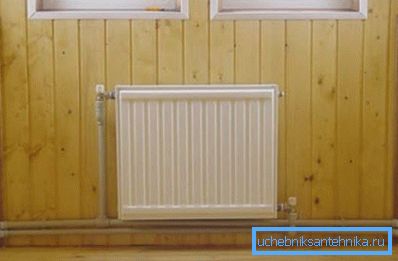

Този тип разпределение на течности чрез тръби е най-често срещано при изграждането на частни къщи и вили. Особеността тук е, че за да се осигури поток на вода, е необходимо да се постави циркулационна помпа, тъй като няма да бъде възможно да се постигне необходимата скорост на движение на водата по естествен начин.
Тръбите са поставени на една от няколкото схеми:
- застой, Плюс този метод в доста икономичен разход на тръби. Минус е значителна дължина на системата, което затруднява фина настройка.
- едновременен, В такава система дължината на отоплителните кръгове е по-малка, което ги прави по-лесни за регулиране. Разходите за закупуване на тръби и монтажни работи обаче значително се увеличават.

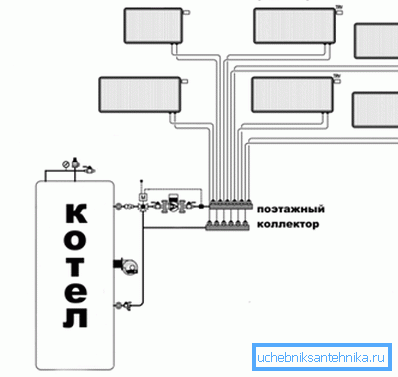

- колектор, В този случай, всеки радиатор с помощта на тръби е свързан с два гребена - захранване и разреждане. Най-ефективната мрежа, но разходите за нейното инсталиране са по-високи от всички останали. Освен това е необходимо да се осигури скрито полагане на тръби, тъй като не е естетически възможно да се постави такова количество по стените.
заключение
Както можете да видите, има огромен избор от различни варианти за организиране на климатичната система. Изборът на желаната схема зависи не само от вашето желание и от размера на парите, но и от инженерните възможности. Следователно, техническото изчисляване на климатичните мрежи е толкова важно.
Този брой е посветен на видеоклипа в този материал.
