Система за натоварване с топлина: характеристики на

Гравитационната отоплителна система е идеална за малки частни къщи. Работата му се основава на циркулацията на топла и студена вода в тръбите поради температурната разлика и не изисква инсталиране на допълнително помпено оборудване.

За да се получи точният и безпроблемният процес, трябва да бъдат изпълнени определени условия, които ще разгледаме в тази статия.

Принципи на работа

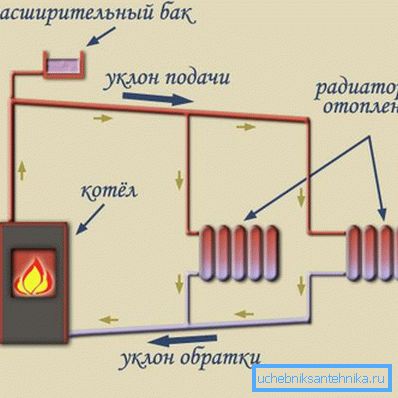

Възможно е да се разграничат няколко етапа, които водата на функциониращата отоплителна система изпълнява:

• Той се загрява в котела и започва да се издига до най-високото ниво на системата. Това се дължи на елементарните закони на физиката, в които се описва, че нагрятото вещество е по-леко от студеното.
• След това, започвайки да се охлажда, слиза в радиаторите, разпределяйки топлината в цялата стая.
• Напълно охлаждане, течността се източва по наклонените тръби в входа на котела, след което цикълът се повтаря.

Монтаж

Въпреки очевидната простота на функционирането си гравитационното отопление изисква определени условия за пълната му работа:

изисквания

1. За да се гарантира, че скоростта на охлаждащата течност през тръбите съответства на изискваните стандарти, температурната разлика между изхода и входа на котела трябва да бъде най-малко 25 градуса по Целзий, Това означава, че колкото повече радиатори в стаите отделят топлина, толкова по-бързо се движи водата в системата.
2. Нивото на нагревателната част на нагревателното устройство трябва да бъде под нивото на централната ос на радиаторите, разположени в къщата, така че охлаждащата течност да може да протича безпрепятствено към входа на котела.

Указание: препоръчва се инсталирането на котела в ямата или в мазето. Това ще осигури достатъчен приток на охладена течност.

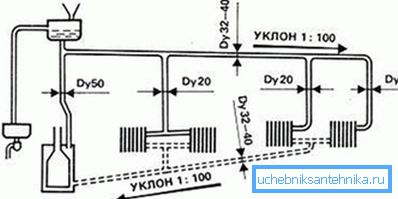

1. Средният наклон на охлаждащата течност трябва да се спазва 1: 100.

1. Разстоянието от отоплителното устройство до най-близкия радиатор не трябва да надвишава тридесет метра, което се дължи на наличието на устойчивост на движение на течността.

Съвет: За да се гарантира правилното функциониране на отоплителната система, препоръчваме да поддържате разстоянието до радиаторите на петнадесет метра. Това гарантира успешно преодоляване на хидравличното съпротивление на тръби от всякакви материали.

1. Допълнително условие за компенсиране на хидравличното съпротивление е спазването на минималните норми за диаметрите на използваните тръби. Инструкцията за оптимален размер за различните секции изглежда така:

1. Цялата структура задължително трябва да бъде напълнена с течност, За да контролира нивото си, в най-високата точка на системата е инсталиран специален резервоар, който съдържа необходимия воден резерв. Също така, към горната му част е свързана канална тръба, която позволява изпускането на излишния охладител в случай на прегряване и прекомерно разширяване в канализационната система.

Популярни схеми

Своими руками оборудовать систему отопления с самотечным движением теплоносителя непросто. Для этого необходимо учитывать множество конструкционных особенностей вашего дома и других немаловажных факторов (читайте также статью &#1щ1;Газовое отопление в квартире: как стать независимым от коммунальных служб&#18щ;).

Съвет: Ако имате най-малко съмнение в собствените си способности, най-добре е да се свържете с професионалистите, тъй като цената на грешките при проектирането по време на инсталацията ще бъде много по-висока от цената на тяхната работа.

Системите за натоварване с топлина могат да имат следните схеми за изпълнение:

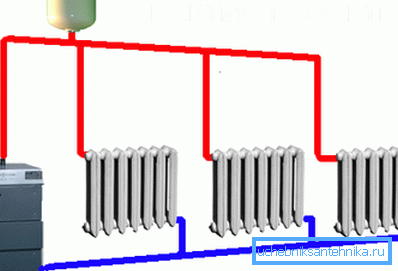

1. Най-често срещаното и просто при изпълнението му е дизайнът, който предполага поставянето на канала за подаване в горната част на стаята и обратния поток - отдолу.

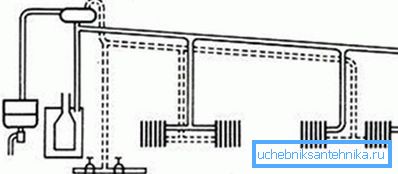

1. Ако обаче има голям брой препятствия на нивото на пода, тръбите, връщащи охладената течност, се разполагат близо до тръбопровода за захранване.

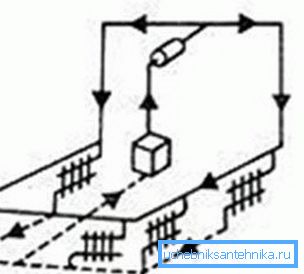

1. За райони, които не са обект на тежка студ, може да бъде подходящо следното разположение на елементите на отоплителната система:

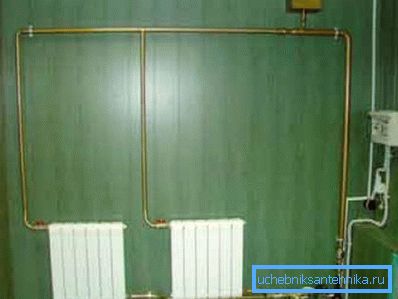

1. За малките къщи, разположени в райони със силни зими, оформлението, като се вземе предвид разположението на радиаторите под прозорците на външните стени, е по-добро.

Заключение

Система отопления, предполагающая естественную циркуляцию теплоносителя, обходится без установки дополнительного оборудования, что сказывается на снижении её себестоимости. Но также необходимо помнить о трудностях её проектирования, которое должно учитывать все инженерные особенности здания. Только так вы сможете обеспечить эффективную работу всей конструкции (см.также статью &#1щ1;Альтернативные устройства обогрева - газовые отопители для дачи&#18щ;).

Видеото предостави допълнителен материал по темата. Успешен дизайн и последваща инсталация!
