Силови биметални радиатори: отоплителни тела и изчисляване

Този материал е по-предназначен за тези, които са решили да направят собствено отопление в собствения си дом и е необходимо да се изчислят нагревателите за капацитета им в тази или тази стая, като се вземе предвид температурата в стаята.

Разбира се, тези изчисления ще бъдат различни за различните климатични зони, степента на изолация на сградата и дебелината на двойните стъкла в прозорците, но това е твърде сложно и ще се опитаме да обясним в проста форма как може да се правят такива изчисления независимо.

Акцентът в изчисленията ни ще бъде върху биметалните радиатори, като най-популярните за автономни отоплителни системи и освен всичко друго ще ви покажем и видеоклипа в тази статия.

Топлинна мощност на радиаторите

Някои функции на отоплението

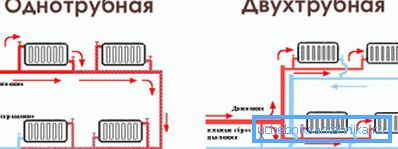

• При инсталиране на самостоятелно отопление, инструкцията позволява монтиране както на еднотръбна, така и на двутръбна верига, но това ще промени схемата на свързване и това може да повлияе на силата на нагревателите, така че нека разберем какви са тези две възможности.
• Нека да започнем с еднотръбна система и тук виждаме, че охлаждащата течност се движи по дебела тръба, от която излизат по-тънките тръби, през които водата под натиск влиза в нагревателя и се връща обратно. Цената на такова устройство е по-малка, тъй като е необходимо да се загрее по-малко количество вода, но има сериозен проблем - при всяка батерия охладителната течност става по-студена и по-студена, поради което в такива случаи се препоръчва да се правят три или четири радиатора, а не повече, редът на разстоянието губи силата си.
• Съвсем различна е ситуацията при двутръбната система - Тук, разбира се, трябва да отоплявате много повече вода, но това, което влиза в радиаторите през захранващата тръба, не губи своята температура, тъй като охладената охлаждаща течност се изхвърля в тръбата за връщане. При такива схеми изчисленията на силата на радиаторите от различни видове ще бъдат най-точни.

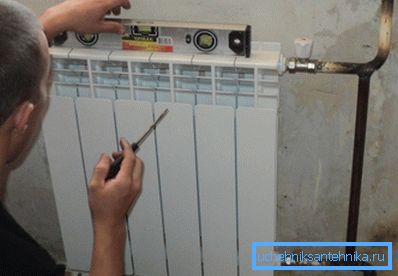

Забележка. За да се създаде най-постоянен микроклимат в стаята, не трябва да има изтичане на топъл въздух - това също така ще помогне за изчисляване на необходимия капацитет на нагревателите най-точно. Така че, радиаторите трябва да се монтират под прозореца, както е показано на снимката по-горе - потоците горещ въздух ще се издигнат и ще създадат "завеса" от проникването на студен въздух, излъчван от стъклото.

Колко радиатора на стая

Таблица на мощността на биметалните отоплителни радиатори в зависимост от марката

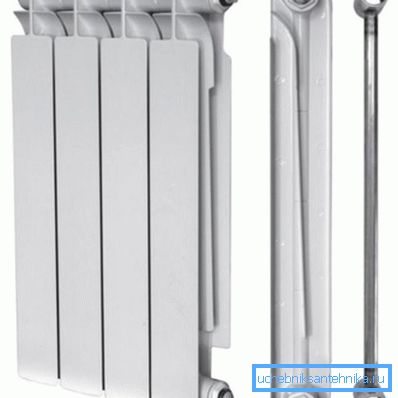

Забележка. Трябва да се отбележи, че металът, от който е изработен радиаторът, няма абсолютно никаква стойност при изчисляването на мощността на нагревателите за дадена стая. Фактът, че производителят винаги посочва в придружаващите документи номиналната мощност на една секция или на цялото устройство, ако е панел.

Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.

Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL СТИЛ 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.

Тъй като помещението е доста голямо и ние трябва да знаем броя на секциите (К), това означава, че броят секции = S * 100 / P = 29,25 * 100/185 = 15,81 или 16 секции е една голяма или две средни радиатор.

Сега нека изчислим необходимия брой секции от същия производител и със същия капацитет за стая със същата площ, но с тавани, чиято височина е повече от 2,7 м, а за единицата за изчисление можете да вземете височина от 3 м.

Следователно, първо трябва да изчислим стойността на V - кубичният капацитет на помещението, този V = 4.5 * 6.5 * 3 = 88.5 m3. За същия Москва и Москва, един кубичен метър от помещението трябва да генерира 41 W топлинна енергия.

Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL СТИЛ 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.

Но тези изчисления са валидни само ако сградата има подходяща изолация и в стаята няма чешми.

Заключение

Можете да разберете кои проценти на потребление на топлинна енергия във вашия регион на квадратен метър и кубичен метър, и след това заменете тези стойности в горните формули. Но както можете да използвате правилата, дадени в този случай - те са подходящи за почти всички региони на Руската федерация.
