Сферични кранове за отопление: структурни характеристики,

Всяка система за захранване с топлина се състои от един или друг брой различни възли, проектирани да изпълняват определени задачи. Но вентилите за отопление са най-важните компоненти на системата, защото контролират потока на охлаждащата течност.

Пазарът предлага широка гама от различни клапани, които се различават по капацитет, диаметър на кацане, номинално и максимално допустимо налягане, материал на производство и др. Какво да изберем от разнообразието от решения на пазара?

Структурни разлики на механизмите за блокиране на топката

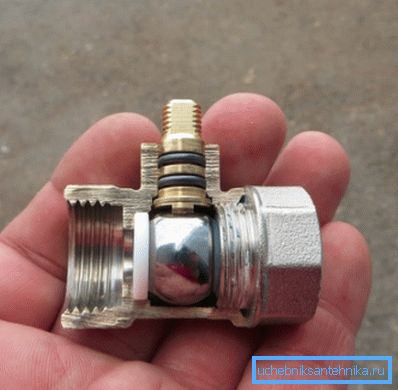

Клапанните (игловидни) клапани се наименуват според формата на клапана, който е с топка с проходен отвор.

Инструкциите за работа на устройството са прости:

• Като се завърти около оста си, проходният отвор на топчето съвпада с отворите на корпуса, през които преминава охладителната течност.
• Допълнителното въртене на клапана води до факта, че дупките, през които преминава охладителната течност, преминават и захранването спира.

По този начин сферичният вентил за отопление има две основни работни позиции, а именно "затворен" и "отворен". Междинните позиции, в които се прилага натиск, са отслабени, като правило, не са осигурени.

В зависимост от конфигурацията на производителността се разграничават следните сортове:

• прости модификации с права дупка;
• три проходни модификации с L-образна дупка;
• три проходни модификации с Т-отвор.

Важно: За да изключите акумулатора от отоплителната система като спирателен вентил, най-често се използват модификации с прав отвор.

В зависимост от вида на връзката крановете са от следните типове:

• Предпазни клапани с фланцов тип - Приложим както в битови, така и в промишлени системи. Фланцовите кранове са надеждни и издръжливи и следователно са предназначени за продължителна работа в системи с повишено налягане.

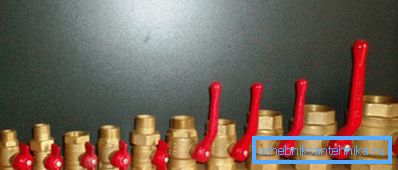

• Заключващи фитинги от типа съединител се използва при битово отопление. Тези устройства се наричат ​​заради дизайнерските характеристики на монтирането.

Свързващите кранове се избират за специфична система за отопление, базирана на параметрите на производителност и максималното работно налягане в мрежата.

В зависимост от капацитета, сферичните вентили са разделени на следните модификации:

• стандартните устройства се характеризират с производителност до 80%;
• устройствата с пълен поток се отварят напълно и практически не пречат на потока на охлаждащата течност.

Важно: При битови отоплителни системи, за да се осигури максимално разсейване на топлината на радиаторите, препоръчително е да се монтира спирателен вентил с пълен поток. Такива устройства в отворена форма няма да възпрепятстват развитието на охлаждащата течност.

Избор според вида на производствените материали

Игленият кран за отопление се избира не само въз основа на характеристиките и параметрите на конкретна система, но и в зависимост от вида на производствените материали.

Днес на пазара са налице следните сортове:

• Модификации с тяло от стомана - характеризира се с висока якост, издържат на значително механично напрежение, но се различават при ниска устойчивост на корозия.

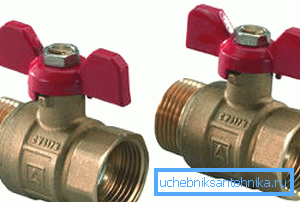

• Месингови или бронзови модификации - се различават по отношение на пластичност и вследствие на това устойчивост на механично напрежение. Освен това продуктите от месинг и бранша са устойчиви на корозия и следователно се препоръчват за използване в системи с прекомерна коравина и агресивна охладителна течност.

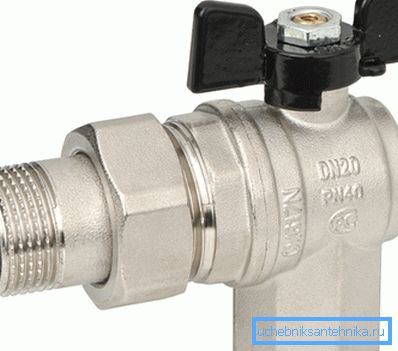

• Промените от неръждаема стомана в продажба са изключително редки и скъпи. Животът на тези конструкции е най-дълъг от всички продукти.

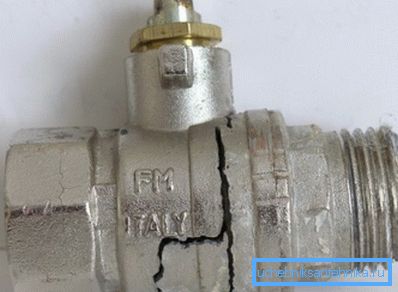

• Модификациите, направени от силумина, се правят като фалшификати за месингови или бронзови спирателни вентили. Цената на тези продукти е ниска, но бързо се провалят.

Силумин - это хрупкий материал, который буквально рассыпается от чрезмерного механического воздействия и крошится от перепада температур.

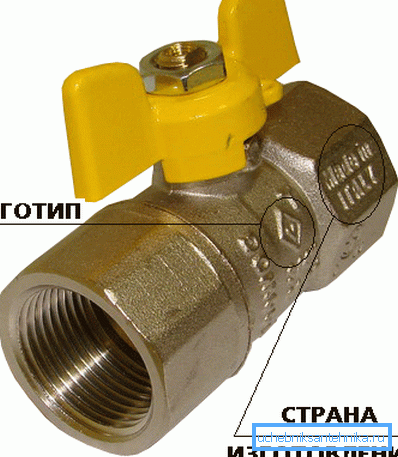

Не е лесно да разграничавате силуминови изделия от бронз, но можете. Достатъчно е да направите дълбок надраскване с нож или файл върху корпуса.

Ако лентата от драскотини е жълта, тогава е месинг или бронз.

Ако лентата от драскотини е бяла, тогава най-вероятно продуктът на силиума не трябва да се купува.

• Измененията, направени от полимерни материали, са отделна категория спирателни вентили. Такива кранове за отопление, монтирани от полипропиленови тръби по метода на заваряване, са монтирани.

Характерна разлика между продуктите, изработени от полимерни материали, е размерът, по-голям от размерите на металните аналози.

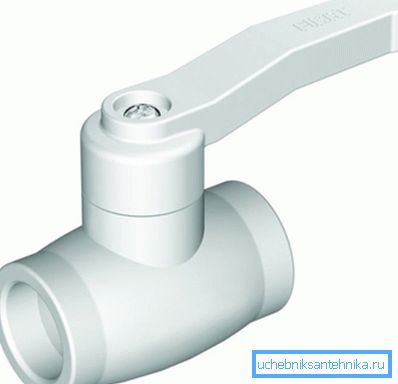

По отношение на издръжливостта, полимерните кранове са почти толкова добри, колкото металните модификации, тъй като те не са корозионни. Типичен пример за полимерен спирателен вентил са крановете с тяло, изработено от полипропилен.

Как се подрежда майевски кран и за какво се използва?

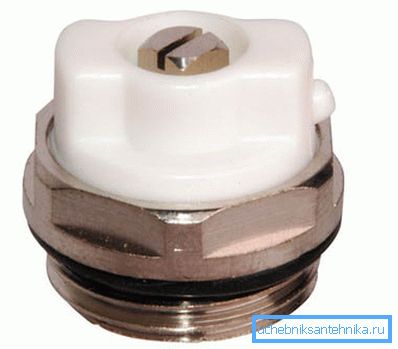

Маевският кран е отдушник тип "топка". Целта на устройството е да изгори въздух и / или охлаждаща течност при свръхналягане в системата.

Традиционно Maevsky кранът е монтиран в горната странична част на радиатора, където е завинтен като щепсел. Структурно продуктът е малка шайба с резба на ръба. Металната сърцевина на аксесоара се слива в пластмасов корпус.

Вентилът се завърта около своята ос с помощта на специален гаечен ключ или чрез отверка с отверстия. Излишният въздух се източва през страничния отвор.

Инструкциите за обезвъздушаване не представляват нищо сложно:

• Слагаме в жлеб отвертка или поставяме крак на крак.
• Делаем своими руками один оборот против часовой стрелки и слышим шипение - это выходит воздух.
• Въздухът трябва да се вентилира, ръководен от показанията на манометъра на отоплителното оборудване. Когато налягането достигне препоръчителното ниво (за автономните системи не повече от 1,5-2 бар), клапанът е затворен по посока на часовниковата стрелка.

Важно: С излишния въздух охладителят може да излезе от вентилационния отвор, така че кранчето трябва да се развие, като държи малък контейнер под него.

Ако в процеса на сглобяване на отоплителната система се оказа, че майевски кран не е наличен, можете да го направите, като инсталирате конвенционален сферичен кран.

Но това решение има редица недостатъци:

• Първо, конвенционалното кранче ще изглежда тромаво и не е естетично приятно.
• На второ място, конвенционалните спирателни вентили няма да осигурят подходящ комфорт при изтичане на въздух, тъй като изходът на такива аксесоари е голям.

Важно: Кран Маевского - это воздухоотводчик механического типа, который требует непосредственного участия человека в контроле параметров давления. Наряду с механическими устройствами в продаже есть автоматические воздухоотводчики, которые срабатывают сами, когда давление в системе превышает допустимую норму.

заключение

В статье мы перечислили основные разновидности шаровых кранов, а также рассмотрели их конструктивные и эксплуатационные особенности. Теперь вы можете принять правильное решение о том, какая запорная арматура может потребоваться для реализации тех или иных отопительных систем (см.также статью "Ремонт системы отопления – заботимся о «здоровье» отопительной системы").

По-полезна информация може да бъде намерена, като гледате видеоклипа в тази статия.
