Серво за отопление - основата на "интелигентната"

В миналото отоплителните системи не бяха особено взискателни - достатъчно беше стаята да е топла. Съвременната отоплителна система трябва да осигури освен надеждност възможност за регулиране на температурата в широк диапазон. Серво е предназначен за отопление, колкото е възможно по-отзивчива, позволява да регулирате температурата в помещението до известна степен

Обхват на приложение

В отопительной системе его можно установить в разных местах, например, при необходимости регулирования поступления теплоносителя в отопительный прибор, он устанавливается на подающий трубопровод. А вот сервопривод заслонки отопителя позволит регулировать уже поступление воздуха в топку котла, то есть будет выполняться регулировка мощности отопителя (читайте также статью "Современное отопление Терем – высокое качество по доступной цене").

Настройката на температурата в помещението най-често се извършва по два начина:

• с помощта на регулатори на температурата - най-добрият вариант в случая, когато се използват радиатори. В този случай регулаторите се монтират преди всяка батерия и автоматично регулират потока в радиатора на охлаждащата течност;
• с помощта на серво - най-често се използва, когато е необходимо да се регулира температурата на подгряващите подове.

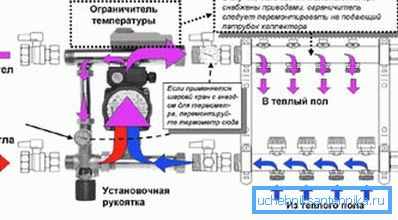

Обърнете внимание! Серво задвижване може да се монтира на колектора на отоплителния колектор вместо обикновената термична глава.

В случай на топло подове, особено важно е охладителят да се съхранява при температура не по-висока от определена температура. Ако например потокът на охлаждащата течност се регулира с помощта на конвенционални термостати, тогава, когато системата е стартирана, ситуацията може да възникне, когато горещата вода навлезе в тръбите. В резултат на това ще бъде просто неудобно да ходите известно време на пода и част от тръбите може да бъде повредена.

Инсталирането на серво с 3-пътен клапан към колектора ще предотврати това. Обикновено го правя, особено след като цената на такова устройство е минимална.

Повече за дизайна

Серво задвижването за проектиране може да бъде разделено на 2 групи устройства - електромеханични и електротермични. При първото се използва механично зацепване, за да се постави в движение някаква част. При електротермалните устройства, вместо това, собствеността на течност (газ, твърдо вещество) се използва за промяна на обема при загряване и се използва в отоплителните системи.

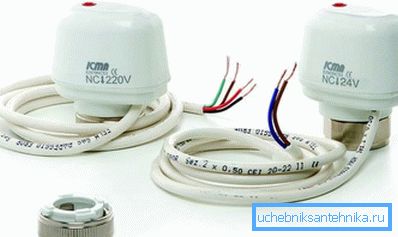

Когато избирате конкретен модел, трябва да знаете използваните обозначения, може да има опции като:

• обикновено отворен / затворен;
• напрежение 230 или 24 V.

При напрежението всичко е ясно - 230 V означава захранване на устройството от мрежата и 24 V - от батериите. Отварянето / затварянето е пряко свързано с режима на работа и обхвата на устройството.

• нормално затворен тип, когато веригата е затворена, тя започва водата през тръбната секция, този тип се използва за отопление;
• Обикновено отворен - напротив, когато веригата е затворена, блокира движението на веществото през тръбата, такива устройства се използват главно в климатизатори, хладилно оборудване.

Устройство и принцип действия

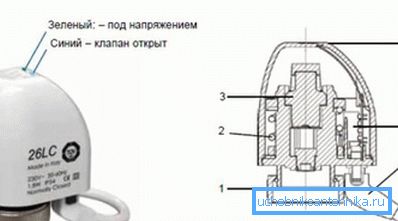

Основният елемент на това устройство може да се нарече запечатана камера с гофрирана стена. Вътре в тази камера може да има газ, течност или твърдо вещество - при нагряване тя ще промени размерите на мембраната (запечатана камера) и ще регулира тока на веществото през тръбата.

По време на работа термостатът, разположен навсякъде в стаята, сигнализира на серво, че температурата е над оптималното. Веригата се затваря и токът преминава през нея.

В този случай, мембраната се нагрява и удължава. С удължаването, мембраната започва да натиска на стеблото на клапана, намалявайки проходния отвор в тръбата.

Дизайнът е пружинен, така че след като веригата отново се отвори и топлината се охлади, пружината ще върне тласкача в първоначалното му положение и отворът ще се увеличи.

Характеристики на инсталацията

Ако инсталирате серво самите, инструкцията ще изглежда така:

• Първо, в стаята е инсталиран термостат - той ще отчита промените в температурата на въздуха;
• след това се монтира дву- или трипътен вентил (характеристиките на всеки от видовете вентили са разгледани по-долу);

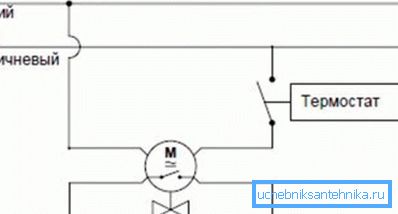

• Задвижването се монтира директно върху клапана и се свързва с термостата. Устройството е захранвано.

Обърнете внимание! При 4-жилни сервосистеми се осигурява 1 контакт за възможно свързване на други устройства.

Ако всички работи по връзката са направени правилно, LED на серво глава трябва да светне, цветът й може да се използва, за да се прецени позицията:

• синьото показва, че в момента, когато устройството е изключено от захранването, т.е. то е в открито състояние;
• Зеленият светодиод показва напрежението, приложено към устройството, т.е. сервото е затворено.

Използване на дву- и трипътни вентили

Серво задвижването може да се използва с дву-, три- и четирипътни вентили. При отоплителните системи най-често се използват първите 2 вида клапани.

Двупътните вентили със серво задвижване обикновено се монтират пред радиаторите. Такова устройство има само вход и изход, а промяната в проходния отвор позволява регулиране на преминаването на охлаждащата течност през клапана. Монтирането на регулиращото устройство се извършва ръчно.

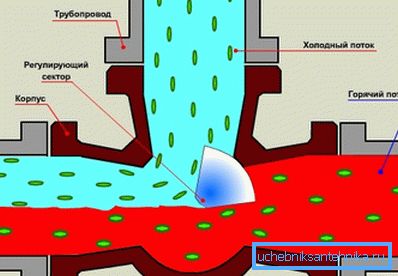

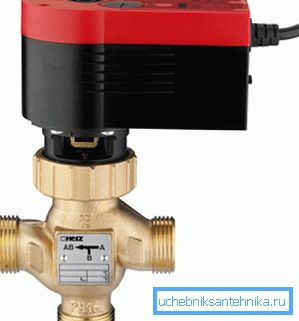

Трипът осигурява много повече възможности. Монтирането на серво задвижването позволява не само регулиране на потока топлоносител през него, но и изолиране на отоплителните кръгове един от друг, ако е необходимо.

Обърнете внимание! Разделянето на отоплителните кръгове е просто необходимо, когато се използва конвенционален радиатор и нискотемпературно отопление (топъл под).

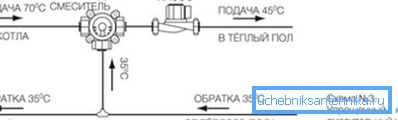

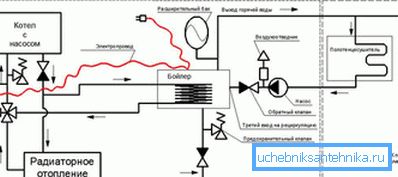

В случай на регулиране на температурата, сервоторът на 3-пътен вентил може например да уреди смесител в връщащата тръба на връщащата вода. Това дава 100% гаранция, че твърде горещата охладителна течност няма да влезе в нагревателя.

Обобщение

Использование сервоприводов позволяет достичь высокой гибкости регулировки отопительной системы. При этом стоимость такого устройства невысока, а простота установки только добавляет ему популярности. Такая система отопления позволит адекватно и быстро реагировать на малейшее изменение температуры в доме (см.также статью "Установка отопления: советы по выбору компонентов автономной системы").

Видеото показва пример за това как да инсталирате серво задвижване на отоплителен колектор.
