Самозатваряне: основна инсталация на автономни системи за

Какви материали се използват за инсталиране на пластмасово нагряване от собствените ни ръце? Кои нагреватели трябва да използвам? Какво е по-добре да се използва като охладител?

Нека се опитаме да отговорим на тези и други въпроси.

Източник на топлина

Нека започнем, като изберете вида на котела.

Тя се влияе от два фактора:

• Цената на единица топлинна енергия. Ясно е, че икономията на отопление винаги ще бъде приоритет.

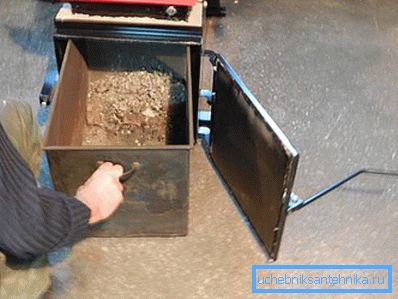

• Лесна употреба на котела. Колкото по-рядко се изисква зареждане с гориво или поддръжка, толкова по-добре.

икономика

Тук, рейтингът за евтиност за отопление е както следва:

1. Газ. Киловатчас топлина, получена при изгарянето му, ще струва само 70 копейки.

Забележка: ние говорим за основния природен газ. Gasholder или цилиндрите ще увеличат значително разходите.

1. Дърва за огрев ще увеличат цената на киловатчас на топлинна енергия до 1,1 рубли.
2. Уголь обойдется еще дороже - 1,3.
3. Дървесни пелети (прессованные опилки) - 1,4 - 1,8 р/КВт*ч.
4. Соляра - 3,2.
5. Электричество при использовании электрокотла любого типа - 3,0 - 4,0 в зависимости от региональных тарифов на электроэнергию.

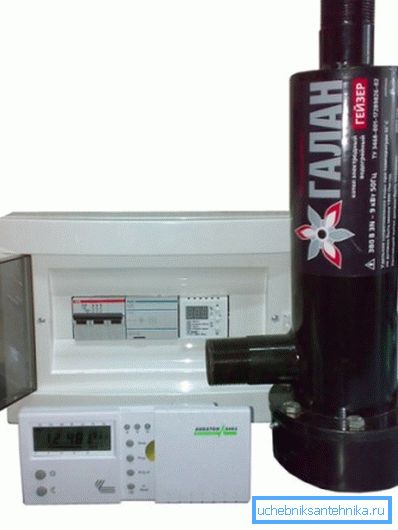

Кстати: несмотря на рекламные заверения производителей и дилеров, КПД любого электроприбора прямого нагрева равен 100%. Это прямо вытекает из законов физики: прибор, не совершающий физической работы, использует всю энергию для нагрева. Экономичный электрокотел - миф.

Лесна употреба

Тук видовете отоплителни инсталации се разпределят в различен ред.

Несмотря на потребность в частых загрузках горючего, там, где нет магистрального газа,  отопление на твердом топливе своими руками монтируется чаще всех прочих схем. Причина - именно в его экономичности.

Можете да увеличите автономията на системата по няколко начина.

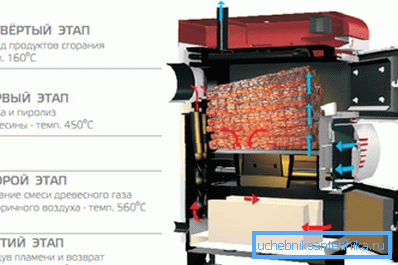

• Твердотопливный пиролизный котел, в отличие от классического, разбивает процесс горения на два этапа. Вначале дрова или уголь тлеют при ограниченном притоке воздуха, затем продукты неполного сгорания - угарный газ и летучие углеводороды - дожигаются в отдельной камере. Гибкая регулировка тепловой мощности позволяет увеличить период между растопками до 10 - 12 часов.

• В котела на горното горене обемната пещ се запалва, както се вижда от името, отгоре. Циркулацията на въздуха е организирана така, че потокът от горивни продукти да носи пепел в комина. Автономността на най-добрите котли от този тип достига ден или повече.
• Наконец, уменьшить количество ежесуточных растопок поможет включение в схему теплоаккумулятора - массивной теплоизолированной емкости с теплоносителем. Работая на полной мощности, котел в течение трех-четырех часов нагревает воду в баке; затем накопленная энергия используется для поддержания температуры отопительных приборов.

тръби

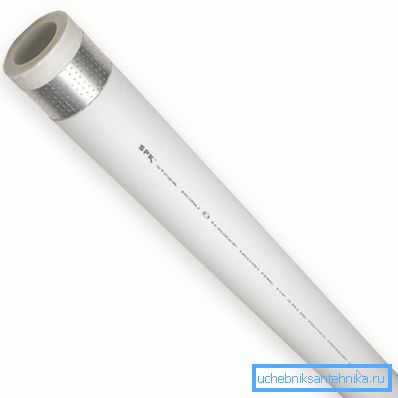

Вместо того, чтобы перечислять все применяющиеся в автономных системах материалы, мы позволим себе сразу указать на оптимальное решение - армированный алюминием полипропилен.

Защо той?

• Този материал е евтин на фона на всички алтернативи.
• Гидравлическое сопротивление трубы минимально и не увеличивается в процессе эксплуатации: гладкая полимерная поверхность не подвержена эрозии и не обрастает отложениями. Для сравнения - новая стальная труба может отличаться от старой оказываемым потоку воды сопротивлением в 200 и более раз.
• Ресурс при типичных для автономной системы параметрах (давление 1,5 - 2,5 кгс/см2, температура 55 - 75С) оценивается минимум в 50 лет.

Защо е за предпочитане да се подсили полипропилен?

1. Комби-материал несколько прочнее на разрыв. При одинаковой толщине стенок максимальное допустимое давление для монолитного полипропилена составляет 20 атмосфер, для армированного - 25.

Полезно: Работното налягане на тръбата е означено в неговата маркировка. Той съдържа символите PN * (налягане в kgf / cm2) и PP- * (вид материал: R - произволен съполимер, B - блок съполимер, Н - хомополимер).

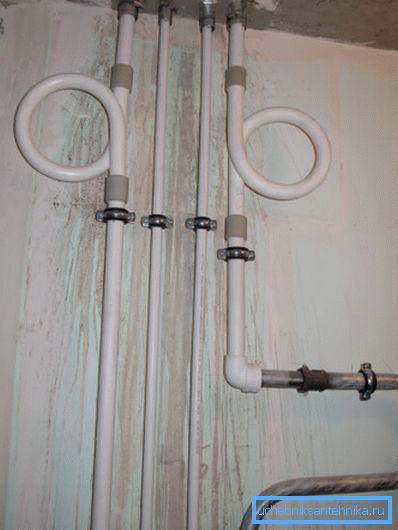

1. Что куда важнее, армирование алюминием резко уменьшает коэффициент удлинения пластика при нагреве. Впрочем, при большой протяженности прямых участков удлинение все равно будет заметным - именно поэтому на них монтируются компенсаторы для систем отопления (П-образные или кольцевые изгибы трубы).

радиатори

Инструкцията за избор на радиатори за автономни отоплителни системи на жилищни ниски сгради също е доста недвусмислена. По-добре е да използвате алуминиеви секционни радиатори.

Причини:

• Евтинията. Цената на раздела започва от 280 рубли.
• Атрактивен външен вид, способен да се впише в всеки дизайн на помещения.
• Голям пренос на топлина на секция (до 210 вата с интексиксен размер от 500 мм), благодарение на развитата перфорация и висока топлопроводимост на алуминий.

Все недостатки алюминия - невысокая механическая прочность и способность образовывать гальванические пары с медью - в нашем случае неактуальны. Гидроудару, способному разрушить радиатор, просто неоткуда взяться - как и посторонним металлам в замкнутом контуре.

При изчисляване на топлинната мощност на нагревател за стая с висококачествена външна топлоизолация, най-лесно е да се съсредоточи върху SNiP от половин век: 100 квадратни метра топлина се поема на квадратен метър от площта.

Допълнителни аксесоари

Какви компоненти за отоплителните системи, в допълнение към котела, тръбите и батериите, се използват в автономната верига?

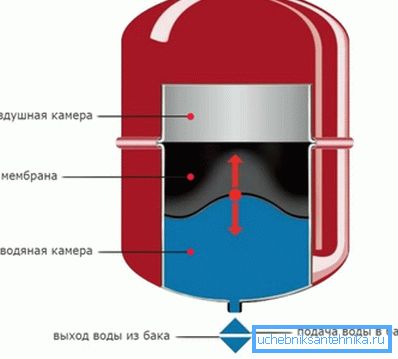

• Резервоарът за разширение компенсира увеличаването на обема на топлоносителя при нагряване. Обемът му е приблизително 10% от общия обем на веригата.

Съвет: при балансирана отоплителна система обемът на водата може да се изчисли приблизително на 13-15 литра на киловат тона.

• Предпазният клапан отменя наднорменото налягане, когато резервоарът за пренапрежение прелисти.
• Целта на автоматичния вентилационен отвор е ясна от името му: позволява системата да се отърве автоматично от въздушните щепсели.
• Манометр (реже - термоманометр) служит для визуального контроля параметров системы.
• Циркулационната помпа циркулира охлаждащата течност.

Любопитно е, че основните елементи на тръбопроводите на котела, изброени по-горе, често се поставят директно в корпуса му. На първо място, това се отнася за електрически и газови устройства.

В допълнение към задължителните елементи проектът на отоплителната верига може да включва:

• Джойпър със система за захранване със студена вода с препълнен клапан. Запълването на веригата се осъществява чрез нея.
• Воздушники (краны Маевского или обычные водоразборные краны) в верхних точках контура - в радиаторных пробках или на перемычках между отопительными приборами.

• Спирателни клапани на захранването на всеки радиатор.
• Дросели или термични глави на възвратните тръбопроводи на отоплителни уреди, позволяващи регулиране на топлопреминаването или извършване на балансиране на системата.
• Разтоварване, което позволява пълното източване на веригата.

Топлоносител

Наиболее распространенный теплоноситель - обычная вода.

Техническата вода за отоплителната система обаче има няколко сериозни недостатъка:

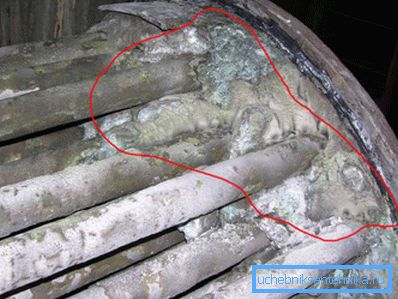

1. Влагата, която се съдържа в него, попада под формата на отлагания на топлообменника на котела, което влошава неговия пренос на топлина и намалява лумена на тръбите.

1. При вынужденной остановке отопления зимой (типичный случай - устранение течи розлива или подводки до вентилей на ней) зависшая в радиаторах вода за несколько часов превращается в лед - с соответствующими последствиями для отопительных приборов и труб, Разбира се, ако не организирате отопление на къщата с алтернативни средства или пълно отводняване на веригата със загуба на цялата охлаждаща течност.

Первая проблема полностью решается заливкой дистиллята. Дистиллированная вода в системе отопления не дает накипи в принципе. Нередко  подготовка воды - удаление из нее кальциевых соединений - сводится к кипячению (соли выпадают в осадок) или прогонке через обычный фильтр кувшинного типа.

Если вы хотите перестраховаться от разморозки контура, способ лишь один - использование антифриза. В этой роли лучше использовать водный раствор пропиленгликоля: он не отличается химической агрессивностью и не токсичен.

Как да напълня вода или друга охлаждаща течност в затворена верига?

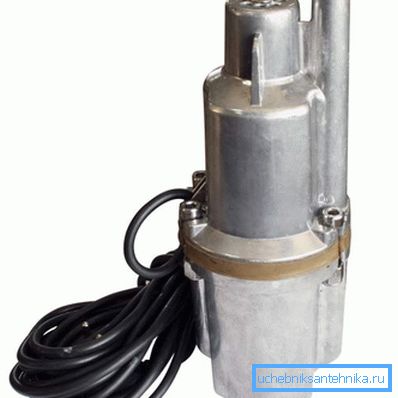

Простейший способ - использовать для заполнения системы недорогой вибрационный насос ("Малыш" или "Ручеек"). Его выходной патрубок соединяется шлангом с любым вентилем контура; сам насос погружается в ведро или бак с теплоносителем. По мере опустошения емкости теплоноситель непрерывно подливается; давление в системе контролируется по манометру.

Полезно е: преди пълнене на системата е необходимо да се изпомпва въздушната камера на разширителния резервоар с обикновена помпа за велосипеди. Налягането на зареждането трябва да съответства на хидростатичната глава във веригата (1 kgf / cm2 на 10 метра водна колона). Така че ако горната точка на цикъла е над разширителния съд с 5 метра, налягането на зареждане на резервоара ще бъде 0,5 kgf / cm2.

Заключение

Надяваме се, че нашите препоръки ще помогнат на читателя при проектирането и инсталирането на собствената си отоплителна система. Приложеният видеоклип ще му предостави допълнителна информация. Успех!
