Регистър на гладките тръби: какво да се има предвид при

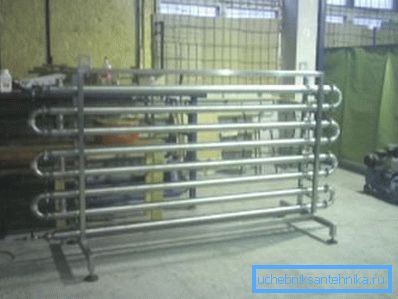

При отопление на помещения с голям обем: складове, работилници, хангари, обществени организации, най-ефективни отоплителни регистри от гладки тръби. Те имат голяма дължина. Поради това те не създават местен, а обемни източници на топлина.

В жилищните сгради регистрите се използват в тоалетните и баните, в които инсталирането на радиатори е нерентабилно поради тяхната сложна повърхност.

Характеристики на устройството

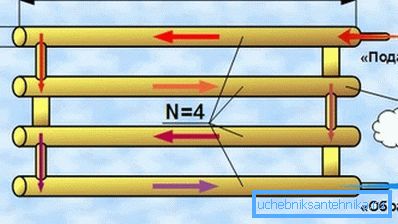

1. Устройството се състои от няколко тръби, които са свързани с напречници и са разположени в близост до стената. (Виж също статията "Как да увеличите трансфера на топлинна енергия на тръба: Характеристики").
2. Топлоносителят - пара, антифриз, вода, масло влиза в регистъра от едната страна и се отклонява от другата.

Обърнете внимание! Между елементите трябва да има пропуски, равни на сечението им + 50 mm. Това изключва взаимното им облъчване, а топлинният трансфер на регистрите от гладки епруветки се увеличава.

1. Диаметърът на елементите може да бъде от 25 mm до 400 mm.
2. Максималното допустимо налягане в инструментите трябва да бъде 1 МРа.
3. Наиболее распространенный материал регистров - это электросварные трубы, сделанные из углеродистой, нержавеющей либо низколегированной стали. Встречаются и самодельные приспособления из чугунных элементов.

Обърнете внимание! Алуминиевите продукти имат по-голям топлообмен от стоманата. Те обаче не са издръжливи. Качеството на охлаждащата течност оказва значително влияние върху живота на охлаждащата течност.

1. Дюзите на устройството са монтирани по три начина: резбовани, фланцирани и заварени.

Класификация на приспособленията

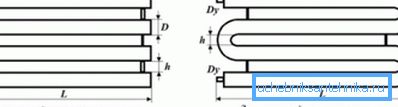

Устройството може да има две конфигурации.

1. Секционните аналози се състоят от 2/4 елемента, чиито краища са покрити със запушалки, елипсовидни или плоски. Охлаждащата течност преминава през отклоняващата тръба към едната страна на секцията, но оставя другата. Това осигурява максимален топлопренос. Устройството може да бъде снабдено с фитинга и да свързва въздушния филтър към него.
2. В серпентини (S-образни) устройства, елементите са свързани чрез дъги, чийто диаметър е равен на секционните. Тази форма дава на устройството по-голяма ефективност, тъй като площта за топлообмен се увеличава. Нагревателят (може да се използва и гладка твърда PVC тръба) няма секции с намаляване на диаметъра, което намалява хидравличното налягане.

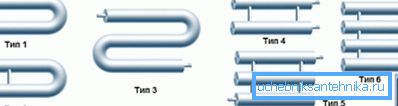

По дизайн, има 5 вида устройства:

• двуредно U-образно устройство;
• три-ред S-образно устройство;
• аналогови аналози, имащи джъмпери, от два или повече реда;
• двуредно U-образно устройство с джъмпер;
• Двуредонен секционен аналог, с джъмпер.

Предимствата на регистъра

1. Голямо разсейване на топлината позволява ефективно загряване на големи площи с относително малки размери на устройството. (Виж също статията "Свързване с канализацията: функции.")

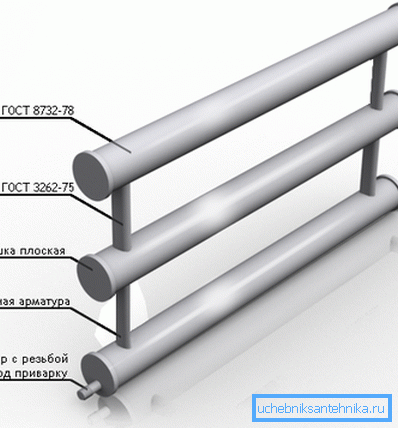

2. Сглобяването и инсталирането на регистъра е сравнително лесно, Не е необходима рисунка за него. За да направите устройството сам, достатъчно е да имате машина за заваряване и шлифовъчна машина с режещ кръг.
3. Устройството може да издържи на високо налягане (около 1 МРа) и е устойчив на скоковете си (водни чукове).
4. Инструкцията позволява употребата като охладител в регистрите: вода, масло, антифриз, пара.
5. Поради дължината си устройството равномерно загрява стаята.
6. Цената на регистрите е налице, те не се нуждаят от инсталиране в допълнителни свързващи части.

Необходими изчисления

Загубата на налягане по цялата дължина на охлаждащия поток зависи главно от степента на грапавост на стените на тръбите. Тяхната повърхност винаги е различна от абсолютно гладката и има неравности и издатини.

На тази основа при изчисляването на регистъра следва да се има предвид, че специалистите разграничават хидравлично гладки и груби тръби.

Груби и гладки тръби

Размеры и форма выступов зависимы от материала изделий (самая гладкая - труба ПНД) и его степени обработки. Важны и условия эксплуатации. В ее ходе материал может коррозировать, на стенках труб могут осесть твердые частицы, содержащиеся в теплоносителе и пр.

Стените на всички тръби са покрити с микро-височини, имащи средна височина на издатините на грапавост. Тя е означена с писмо ?.

Изхождайки от начина, по който размерите на грапавината са свързани с дебелината на ламинарния филм (означен с?), Тръбите (при турбулентно движение) са разделени на 3 вида.

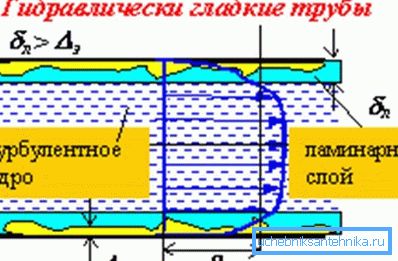

1. Хидравлично гладките тръби са продукти с най-високо качество, Ако височината на микро повишаването е по-малка от дебелината на ламинарния филм, тогава грапавостта на повърхността не влияе на движението на охлаждащата течност. Следователно, загубите на налягане не зависят от грапавостта на тръбите. Стените на продуктите в този случай са хидравлично гладки.
2. Ако височината на издатините е по-голяма от дебелината на ламинарния филм, загубата на налягане зависи от вътрешния релеф на продуктите, Такива тръби принадлежат към хидравлично заглушен.
3. Когато средната височина на туберкулите е приблизително равна на нивото на дебелината на ламинарния филм, стените на тръбите се отнасят до преходната категория на съпротивление.

Дебелината на ламинарния филм се изчислява по формулата:

30 • d / Rev ?, Където:

• d е вътрешният диаметър на тръбата;
• Re е числото на Рейнолдс (средна скорост на потока на охлаждащата течност);
• ? - стойността на коефициента на хидравлично съпротивление.

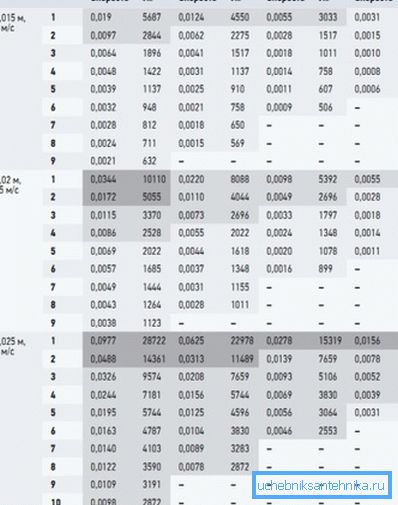

За да изчислите регистрите от гладки тръби за отопление, можете да използвате приблизителната стойност на грапавината на стените. Стойностите са показани в таблицата.

Един от най-ниските показатели има гладка PVC тръба - 0,01 / 0,02 мм.

Изчисляване на мощността

Адаптацията може да се извърши сама. Преди това регистърът на гладките тръби трябва да се изчисли по формулата:

Q =? • dн • л • к • (tг? До) • (1 ?? из).

Писма в него означават:

• ?=ли.14;
• dн - внешний диаметр труб, в метрах;
• l - длина секции или участка, в метрах;
• k - коэффициент тепловой передачи (11,63 Вт/м2•°С);
• tг - температура теплоносителя;
• to - температура воздуха в помещении;
• ?из - коэффициент сбережения тепла изолирующим материалом, когда регистр его имеет, цифра составляет 0.ш/0.8, если его нет, коэффициент нулевой.

Например вземете следните първоначални данни:

• дължина на площадката - 5 м;
• диаметър на тръбите - 159 мм;
• температура на водата - 80 °;
• температурата в помещението е 23 °.

Замествайки числата във формулата, извличаме общо 1655 вт. Стойността показва топлинната мощност на хоризонтален едноредов инструмент. Когато има няколко секции, използвайте редуциращ фактор за всеки от тях. Той е 0,9.

заключение

Като направите регистъра си, не забравяйте да обърнете внимание на вида на тръбите за него от нивото на гладкост. Тази стойност ще повлияе на загубата на потока на охлаждащата течност и оттам на ефективността на устройството.

Видеоклипът в тази статия ще ви помогне да разберете темата.
