Разпределител на топлинна енергия

Ефективната система за отопление на дома е много важен фактор за комфорта на живот в къща. Универсалността на отоплението на всички радиатори означава правилното му функциониране. Но понякога се оказва, че охлаждащата течност на всички точки на анализ не е достатъчна. Това се случва по много причини, например поради несъответствие с диаметрите на тръбите по време на монтажа на системата или неправилно инсталиране на отопление. Оказва се, че температурата е достатъчна, има вода в системата и няма достатъчно топлина, защото просто всички батерии нямат правилното разпределение на водата. Следователно основното правило за избор на диаметър на тръбите е нарушено: сумата от диаметрите на всички отоплителни кръгове трябва да бъде равна или малко по-голяма от диаметъра на изпускателната тръба от котела. В този случай, или чрез клапаните на батериите, е необходимо да регулирате подаването на охлаждащата течност към отоплителната система или трябва да се промени. Едно от решенията на проблема е да се направи разпределителния колектор на нагряване от себе си.

Принцип на действие

Принцип на действие

За да коригирате грешките на предишни инсталатори на топлина, можете да приложите една от класическите електрически схеми. Към днешна дата най-ефективната система за топлопреминаване в отоплителната система е разпределителният колектор.

По своята същност това е контейнер, в който се загрява нагрята вода от котела. От нея през тръби с по-малък диаметър тече до точката на анализ (радиатори, топъл под, непряк котел). След като се откаже от топлината, водата се връща обратно през едни и същи тръби, но вече в друга съда (приемник), след което се връща в котела в общ поток. Цикълът е завършен.

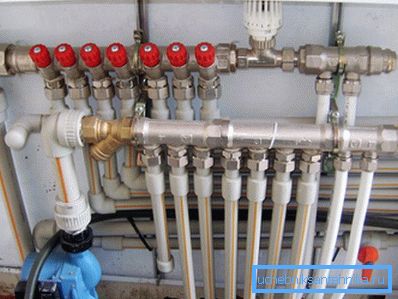

Как правилно да се реформира отоплителната система

Как правилно да се реформира отоплителната система

Имайки умения за работа с инструменти, заваръчно оборудване (ако се налага да извършите заваряване) и познания в областта на водопроводната инсталация, разпределителният колектор на отоплението е доста прост. Първо трябва да определите броя на отоплителните кръгове. Това са отделни клонове, които отопляват специфични помещения (един или няколко).

Ако ще събирате колектора в индивидуално отопление на две или повече етажни къщи, то на всеки етаж е по-добре да направите вашия гребен (дистрибутор). В този случай не можете да правите без котелното помещение, в което ще се намира основният разпределителен колектор.

Ако къщата е едноетажна, препоръчително е да се изгради един разпределителен център, който да се намира до котела. Извадете всичко в отделна стая или го комбинирайте, да речем, с кухня - такова решение се взема въз основа на разположението и размера на къщата, модела на котела и вида гориво, на което той работи.

В случай на монтиране на разпределителен колектор нагревател непосредствено до котела, той е направен от кръгли или правоъгълни метални тръби. Но преди да започнете работа, трябва да определите броя на точките за анализиране на охлаждащата течност. Това определя избора на диаметър на тръбата, който трябва да се постави. След това, за яснота, трябва да нарисувате чертеж. Показва всички необходими размери и параметри:

  • Диаметри на захранващите и възвратните тръби, завои към отоплителните кръгове, нишките.
  • Разстояния между хранене и приемане на кранове.
  • Разстояния между главната захранваща и връщаща тръба.
  • Посока на крановете. Те могат да бъдат насочени в противоположни посоки или нагоре. Ако завоите за подаване и за връщане са насочени в една посока, те се поставят в разредна последователност.

Когато са направени всички необходими подготовки, можете да продължите с работата.

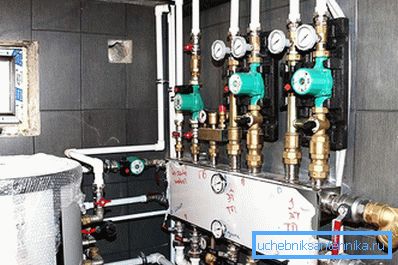

Котелно помещение

Котелно помещение

Колекторът за котелното помещение е направен от два гребена: захранващ и връщащ поток. Разбира се, за голяма къща, поради внушителния обем на охлаждащата течност и значителната степен на отоплителната система за производството на разпределителния колектор, се използват тръби с диаметър не по-малък от 100 mm.

Захранващият колектор е монтиран с клапани и циркулационни помпи, а възвратният колектор е снабден само с изключващ вентил.

В разпределителния колектор са монтирани манометри, термометри и група за безопасност. Това "пълнене" позволява, без да се изключва отоплението в къщата, да се решат проблемите на отделен клон.

По време на инсталацията е налице следната последователност от действия:

  • В съответствие с чертежа се закупуват тръби (в нашия случай метални). Ако е необходимо, те се почистват от ръжда.
  • Съгласно схемата за сглобяване се извършва заваряване на тръби чрез електрическо или газозаваряване.
  • Всички шевове се почистват и структурата се боядисва.
  • Колекторът е свързан към отоплителната система и е натиснат - проверете дали има течове. Направете това чрез напълване с вода и оставете за известно време под налягане.

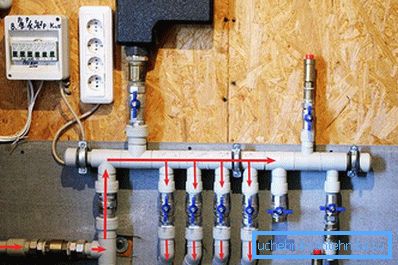

Местен колектор

Местен колектор

Монтажът на такъв възел по свой принцип не се различава от монтажа на разпределителя в котелното помещение. Изключение е тръбният материал. От това, да речем, дублиращият модул, който е далеч от нагревателя, и температурния ефект върху него е много по-нисък, могат да се използват композитни РР тръби или металопластични тръби. Но спояването е по-безопасно от крепежа, така че полипропиленовите тръби са за предпочитане.

Следващата разлика в местния гребен от котелната централа е, че тъй като дължината на тръбите е малка, водата не успява да се откаже от цялата температура и връща достатъчно отопление, а водата в обратната посока, която тече в котела, е практически студена.

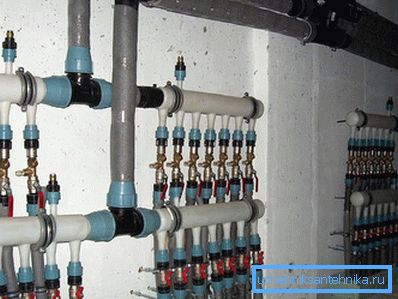

Печеливш или не

Печеливш или не

Колко полезно е да инсталирате сами колектора за разпределение на отоплението, съдете себе си. Първо, прекарвате само върху материали. На второ място, той напълно съответства на техническите параметри на вашата отоплителна система, докато колекторът на магазините все още трябва да бъде променен за него. И това е и цената. Трето, самият колектор ще помогне бързо да възстанови разходите за инсталирането му. Как? В конвенционална двутръбна отоплителна система охлаждащата течност преминава през веригата, отделяйки топлина, да речем 20 м, а колекторната верига е половин по-къса, отива в една точка на анализа, така че водата в завръщането е по-топла и изисква по-малко гориво за загряване. И ако смятате, че горивото е много, много скъпо, тогава той ще плати за себе си в един сезон. Ако имате някакви въпроси, напишете коментари в статията. Специалистът на място ще Ви предостави допълнителна информация.

Видео

Как да направите себе си разпределителен колектор, можете да научите от видеото, което предлагаме:

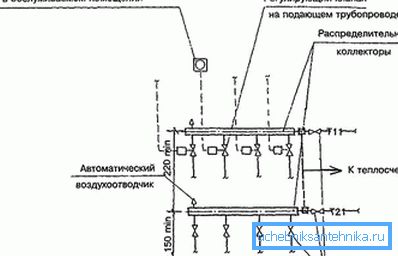

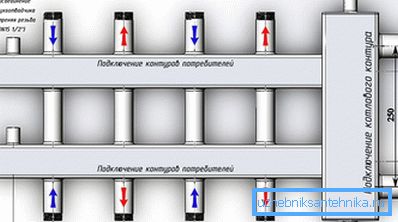

схеми

По-долу има няколко схеми за отопление на колектори:

Връзката на колекторната връзка

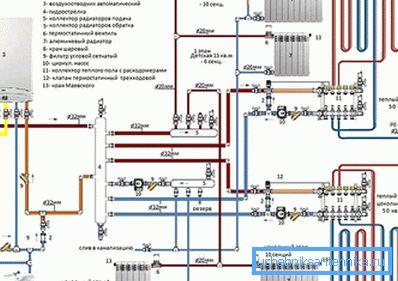

Схема на отопление на вилата

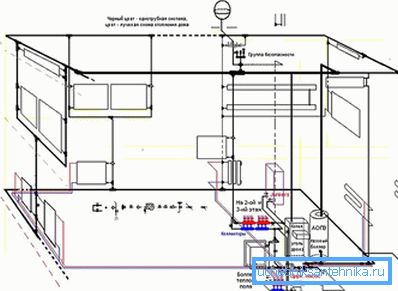

Разпределяне на топлината чрез колектори

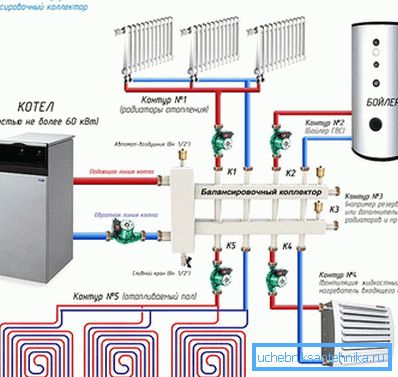

Колекторната верига

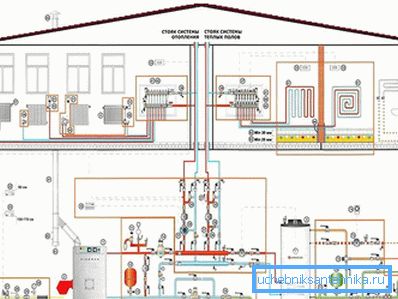

Къща с индивидуална котелна къща

Отопление на колектора
