Разпределение на топлината: как е подредено всичко

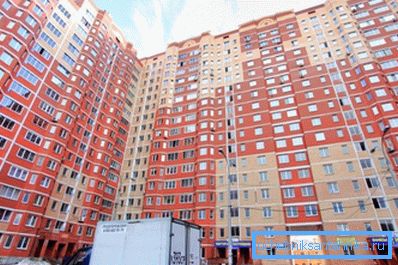

Какво е оформлението на отоплителните тръби в жилищен блок? Каква е топлината разпределение на топлината и как се различава от дъното? Какви размери на тръбите се използват? Какво представлява асансьорът? Нека се опитаме да отговорим на тези въпроси.

Терминология

Първо, за да избегнем объркване, ще определим условията.

• Асансьор или топлинна единица - место, где сосредоточено управление отопительной системой и горячим водоснабжением дома или его части.

В допълнение: Асансьорът осигурява температурата и налягането на охлаждащата течност до оптималното за работа с индикаторите на отоплителната система. По този начин разликата между захранващата и обратната резба на коловоза достига 4 kgf / cm2; В същото време капката от 0,2 kgf / cm2 е достатъчна, за да циркулира водата през батериите.

• Асансьор с водна струя - основной элемент элеваторного узла, камера смешения, в которой более горячая вода с подачи смешивается с вовлекаемой в повторную циркуляцию водой обратки.
• дросел - труба, соединяющая подачу и обратку в элеваторном узле. Через нее более холодная вода обратного трубопровода поступает на повторный цикл циркуляции.
• разлив (лежневка) - горизонтальная труба, подающая теплоноситель от элеваторного узла к стоякам.
• Стояки - вертикальные участки системы отопления, подающие воду непосредственно к отопительным приборам.
• осигуряване - трубы, соединяющие стояк с батареей.

И така, какъв вид схема на окабеляване може да се използва в многофамилни жилищни сгради? Какви елементи включват те?

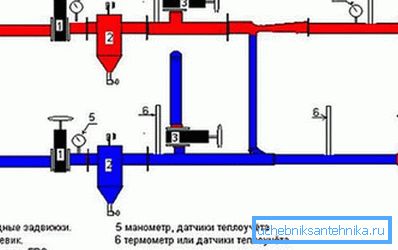

Асансьорно звено

Комплектът с минимален джентълмен за най-простия асансьор се състои от:

1. Пары входных задвижек - на подающей и обратной нитках.
2. Кал на терена и, по-рядко, при завръщането.
3. Всъщност асансьор с всмукване и дюза.
4. Домофонни щори, които отрязват сградата за отопление.
5. Парите позволяват на системата да се източи напълно.
6. Контролни вентили за измерване на налягане и температура.

Възможно е да присъства:

1. Броя за гореща вода (една или две за всяка нишка). Във втория случай, за да се осигури постоянна циркулация през веригата за БГВ, фланецът между прорезите на всяка нишка е завършен със задържаща шайба.

1. Намаляването на индивидуалните потребители (пазарни павилиони, магазини и др.). Тук самото вложка е зашита на фланеца преди спирателния вентил; Устройството за миене ограничава потока на водата през отделна верига.

разливы

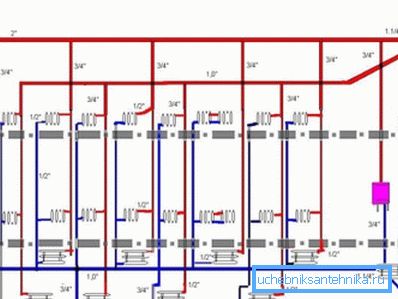

В зависимост от местоположението им има две отоплителни оформления.

по-ниско

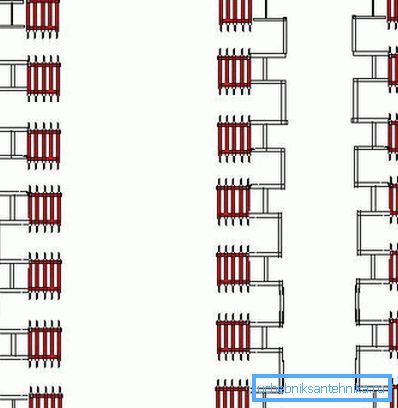

по-ниско розлив, или система отопления с нижней разводкой используется в большинстве современных зданий. И подающий, и обратный розливы находятся в подвале. Стояки соединяются попарно перемычками, размещенными в квартире верхнего этажа или на чердаке; в верхней точке каждой перемычки присутствует воздушник (кран Маевского).

Всяка стъпало е скок между бутилките. Неизбежният дисбаланс между съседите до възела на асансьора и решетките далеч от него се компенсира от разликата в размера и проходимостта на тръбите. Дайте типичните стойности на дистанционното управление за отоплителната верига, която обслужва входа в модерна десететажна сграда.

Какви са предимствата на по-ниските отоплителни тръби?

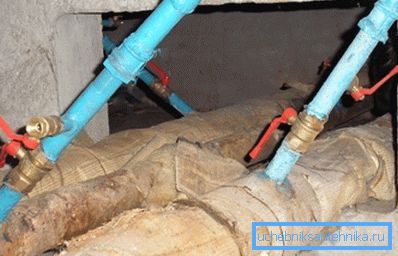

• Всички спирателни клапани на двойните ремъци са концентрирани на едно място. За да прекъснете връзката, не е нужно да отивате на тавана.

• Изхвърлянето на охлаждащата течност в техническата изба по време на ремонтите не създава проблеми.

Въпреки това: Често мазета се използват за помещения за съхранение или комунални услуги. В този случай, не е нужно да говорите за някакво предимство, знаете ли, трябва да изпуснете ръмжащите през маркуча в канализацията.

Главный недостаток, которым обладает нижняя разводка систем отопления - трудоемкость их запуска после сброса. Чтобы циркуляция началась через все стояки, нужно стравливать воздух. Между тем не все жители верхних квартир умеют это делать; не стоит забывать и про пустующие помещения.

връх

връх розлив, или отопление с верхней разводкой подачи вполне предсказуемо отличается тем, что подающая нитка розлива вынесена на чердак. Обратка остается в подвале. Каждый стояк представляет собой отдельный, независимый от других стояков элемент.

В тавана, в допълнение към попълването на фуража, в този случай са:

1. Прекъсвачите от клапана.
2. Заготовки за изхвърлянето им (по-точно за засмукване на въздух, необходимо за пълно изтичане на групата отоплителни уреди).

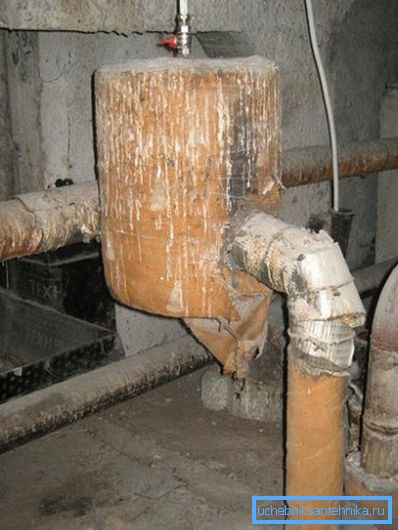

3. Разширителен резервоар. Въпреки името, той не компенсира увеличаването на обема на охлаждащата течност при нагряване (системата не е автономна, а е свързана с отоплителна мрежа). Резервоарът, разположен в горната точка на захранващия пълнеж, с минимален наклон, служи за събиране на въздух, който се отвежда оттам през изпускателния клапан.

Тази схема на разпределение на отоплителната система се използва широко до 80-те години на миналия век.

Как изглежда тя на фона на бутилирането?

• Основная проблема здесь - трудоемкость сброса запуска отдельного стояка. Для полного его осушения необходимо:

• Затворете клапана на тавана.
• Затворете вентила в мазето и развийте щепсела.
• Извадете щепсела на тавана.

Любопитно е, че цялата система за отопление на къщата с горно разпределение на захранването се нулира и стартира много по-лесно, особено ако рестартирането от нагревателя на разширителния съд е поставено в асансьора. Уви: изхвърлянето на къщата е свързано със загубата на голямо количество охлаждаща течност, което е нежелателно от гледна точка на спестяване на топлинна енергия.

• Главное преимущество верхнего розлива - именно в том, что запуск предельно прост и не зависит от жильцов дома. Достаточно лишь медленно (во избежание гидроудара) открыть домовые задвижки на подаче и обратке, после чего остается лишь сбросить воздух из расширительного бака.

Стояки

Разводка теплоносителя по отопительным приборам в частном доме может быть горизонтальной и вертикальной (стоячной). В многоквартирных домах на разных участках эти схемы соседствуют: если розлив всегда представляет собой горизонтальную разводку, то стояк - разводка вертикальная.

Какво е полезно да знаете за рейз в жилищен блок?

• На един етаж, с изключение на най-горния етаж в къща с долно напълване, вратовръзките на радиаторите не трябва да затварят двойките. Ако режете нагревателя между захранващите и връщащите се на петия етаж на десет етажна сграда, жителите на горните етажи замръзват: циркулацията над вратовръзката практически ще спре.
• В къщите на нови проекти, един от двойните рейдове често е празен (т.е. не се свързва с батериите). Диаграмата на отоплителните инсталации с празен ход ви позволява да преминете двойните решетки от мазето без участието на наематели. Достатъчно е само да инсталирате прахосмукачка на празна линия, вместо на пънче, и да я задвижите до нулиране: въздушната запушалка ще излетя напълно отпред на водата.

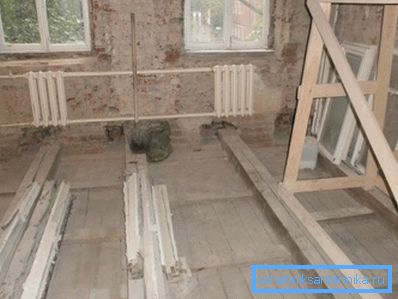

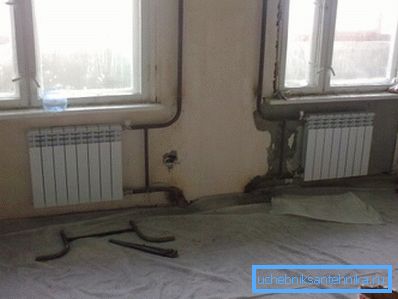

• В стъблата една парашут успоредно, без диаметър преход, два радиатора често са свързани. В този случай рейзът служи като скок между връзките им. Такава

Разпределението на отоплителната система е доста работещо, но само с голям (DN25) диаметър на течовете.

Практическите последици: ако искате да замените вътрешните кабели със собствените си ръце или да използвате тръби за отопление със същия диаметър или дросела на джъмпера. Инструкцията е свързана с факта, че с диаметър 25 мм и тръбопровод с условно преминаване от 15-20 батериите ще бъдат просто студени.

Хоризонтално вътрешно фирмено окабеляване

В много нови сгради можете да намерите сравнително екзотична схема: апартаментът се приближава от рекички от рекичките, които правят възможно разтварянето на отоплителните уреди за произволно оформление. В този случай диаметърът на извивките и извивките е избран така, че хоризонталният контур във вашия апартамент да не задава параметрите на отопление в апартаментите по-високи или по-ниски.

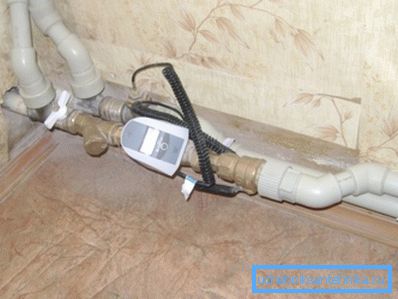

В допълнение към произволно оформление, хоризонтален контур с един вход и изход позволява регистрацията на топлинна енергия. Тъй като цената на отоплението на квадратен метър се увеличава, инсталирането на броячи става все по-спешно.

Колко правилно да се прави разпределение на отоплението в хоризонтален контур на отделен апартамент?

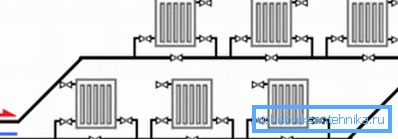

Според скромното мнение на автора, най-разумно би било да се адаптира към тази ситуация Ленинград, или барака схема на окабеляване.

• На периметъра на апартамента е поставен неразделен пръстен с размер на DU25. Под вратите се отоплява в замазка или се поставя под пода.
• Отопительные приборы врезаются параллельно кольцу, не разрывая его. Размер подводок - ДУ20. Схема подключения отдельного радиатора - нижняя или диагональная.
• Всеки радиатор е оборудван с вентилационен отвор в една от горните тапи. По желание могат да се монтират дросели или термични глави и спирателни клапани на връзките.

Заключение

Надяваме се, че нашите препоръки ще бъдат полезни за читателя. Допълнителна информация за начина, по който могат да бъдат изпълнени отоплителните инсталации в апартамента, ще бъде предоставена от приложеното видео. Успех!
