Различни газови котли: принципите на тяхното функциониране

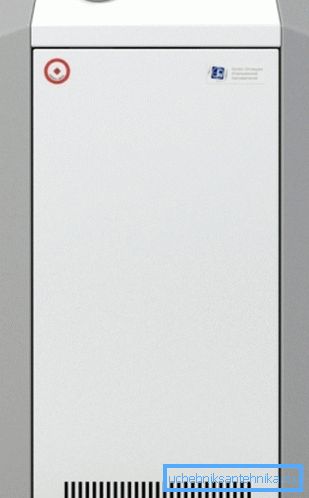

Ако къщата има възможност за свързване към газопровод, то ще бъде много удобно за вас да отоплявате дома си като инсталирате като нагревателни газови котли Lemax или друга марка. Най-важното е, че можете правилно да изчислите мощността на нагревателя във връзка с жилищното пространство на помещението и количеството охлаждаща течност в радиатора или в топъл под.

И какую бы марку вы не выбрали - Висман, Мимакс, Беретта - важно, чтобы они подходили по типу нагрева теплообменника, о чём и пойдёт речь ниже, а кроме того, мы посмотрим видео ролик о котлах.

Принцип на действие

Забележка. В зависимост от отоплителния кръг, трябва да изберете котел за отопление, който може да бъде или високотемпературен (конвективен) или нискотемпературен (кондензиращ). Така че, ако за радиатори е необходима температура на течността около 60-80? C, тогава за топъл под, ли0-50 е достатъчно? C.

Конвекционни единици

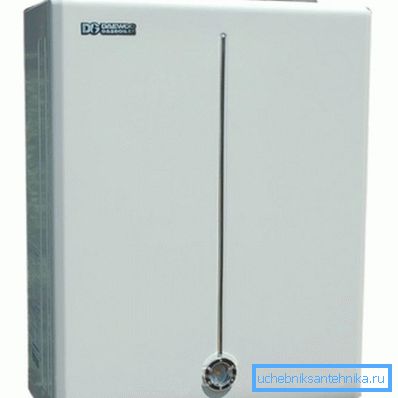

• Най-популярните газови отоплителни котли от конвекционен тип в Руската федерация, например, може да бъде стенен или подов вариант на Daewoo DGB-100 MSC, както виждате на горната снимка. Это зависит от того, что в большинстве случаев у нас предпочитают именно радиаторы, а не системы тёплого пола - сказывается многолетняя привычка и боязнь нового. Тем не менее, такие модели представлены мощными вариантами и в некоторых случаях из них даже комплектуют небольшую центральную котельную для нескольких многоэтажных домов.

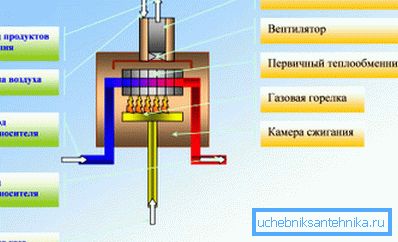

• Принцип на действие таких агрегатов действует по одной и той же схеме - по трубопроводу топливо поступает на горелку, которая своим пламенем нагревает теплоноситель, при этом современные горелки чаще всего функционируют, как на пропане, так и на природном газе, Основният недостатък на традиционните котли преди кондензиране на котлите е, че вторичната топлина, която се генерира в горивната камера, не се използва за повишаване на ефективността, а се вкарва в комина на улицата.
• Оптималният диапазон от регулирани температурни условия, независимо дали са немски WOLF, чешки PROTHERM или финландски TERMAX за дизелово гориво, е в диапазона от 60-80 ° C, поради желанието за най-дълъг живот на топлообменника, Тези ограничения са свързани с факта, че при температура 55-57 ° C (критична точка) киселинният конденз се утаява върху топлообменника, който унищожава стените му. Киселинните пари се образуват в резултат на термично разлагане или просто на изгаряне на газ.

Примечание. В случае объединения двух контуров - радиаторов и тёплого пола, инструкция рекомендует использовать именно традиционные модели, а понижение температуры теплоносителя на тёплый пол там осуществляется трёхходовым клапаном.

Кондензиращи елементи

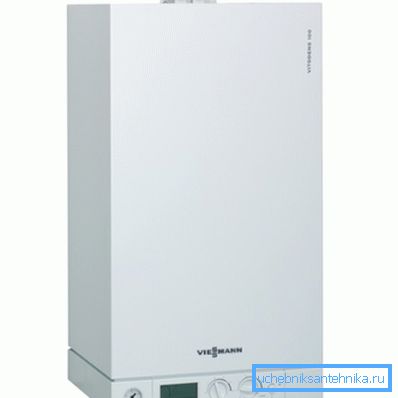

• Конечно, по сравнению с конвекционными, конденсационные газовые котлы для отопления не пользуются в России такой популярностью, тем более что цена такого устройства получается гораздо выше, но это обусловлено системой фильтрации кислотного конденсата. Те пользователи, которые всё-таки решились на такое приобретение, вряд ли сожалеют об этом, так как экономия здесь очевидна - КПД таких агрегатов в некоторых случаях достигает 111%!

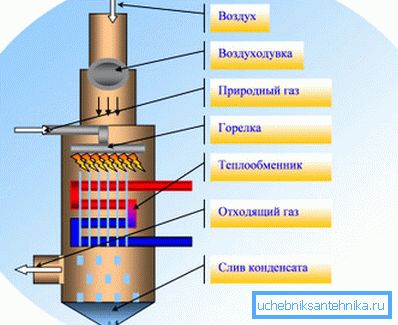

• Конденсационный газовый отопительный котел функционирует по следующему принципу - природный газ поступает на горелку, пламя которой обогревает теплообменник, но при этом вторичное тепло не отводится с топливной камеры на улицу, а используется для вторичного обогрева. Учитывая то, что такие модели рассчитаны на оптимальную температуру ли0-50?C, кислотный конденсат там будет образовываться всегда, но он не причинит вреда теплообменнику, так как он выпадает вниз. После этого, по специальному трубопроводу с фильтрами он отводится в определённую ёмкость, практически утратив свою ядовитость.

Топлообменници

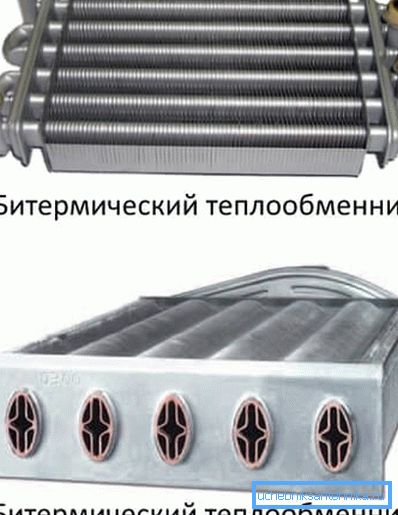

Любой отопительный котел на газе имеет в своей комплектации теплообменник, который может быть либо битермическим, как вы это видите на верхнем рисунке, либо раздельным. Битермический вариант состоит из двух сопряжённых полых профилей, то есть, это труба в трубе с пластинчатым покрытием для защиты коррозии. Жидкость во внутренней трубе подаётся на систему горячего водоснабжения, а в наружной - на контур отопления.

Наличието на такава единица улеснява масата и размерите на котела, например в марките SIGNAL или ISHMA (въпреки че е възможно отделна версия). В такива случаи възелът е само един и това. Естествено намалява теглото и размерите, но в допълнение към устройствата с такова устройство не е необходим трипътен вентил за гореща вода, тъй като температурата на водата е по-ниска (ли0 ° C), отколкото в отоплителната верига.

Несмотря на все преимущества, битермические теплообменники непригодны для работы с жёсткой водой - соли и шлаки, оседающие на стенках труб, забивают проход, который после этого практически невозможно прочистить. Дело в том, что при чистке эти вещества, отваливаясь от металла, не растворяются до конца, а выглядят в виде маленьких кусочков, которые сбиваются в заторы на поворотах и засоряют проход.

Ако във вашата област има твърда вода, най-добре е да изберете AOGV с отделен топлообменник, който е лесен за почистване и не се запушва толкова бързо, например CONORD, CABBER или THERMONA. Това е възможно благодарение на по-големия вътрешен диаметър на тръбите и въпреки че тази опция ще струва още малко, но ще спестите по-дълъг период от време.

Общ преглед на някои модели

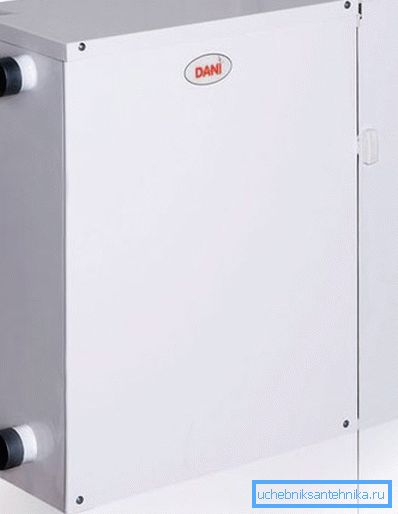

Двухконтурный газовый котел отопления Дани не будет использовать воздух из того помещения, где он установлен - воздухозабор идёт с улицы, а продукты термического распада отводятся через коаксиальный дымоход. Номинальное давление при заборе газа 1274ПА, а рабочее давление горячей воды не более 0,65кПа. Если номинальное давление энергоносителя не превышает 1274 Па, то его расход составляет не более чем 0,8м^ли/час.

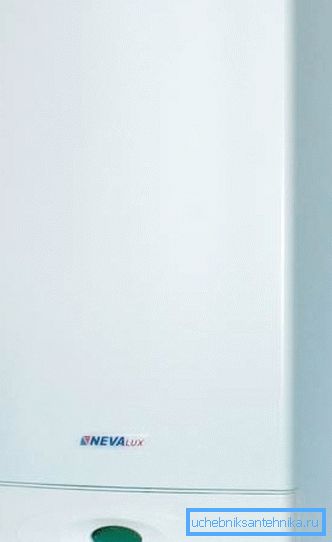

Двукамерен традиционен отоплителен блок NEVA LUX, който виждате на снимката, се произвежда в Русия, горещата вода е 14 л / мин и е проектирана за максимална площ от 240 м². Номинальная мощность такого аппарата 18кВт, медный теплообменник, КПД достигает 90%, максимальная температура продуктов термического распада 1ли0?C, минимальная - 100?C. Габариты (высота/ширина/глубина) 720x410xли26 мм, масса ли4,5кг, гарантия 2 года.

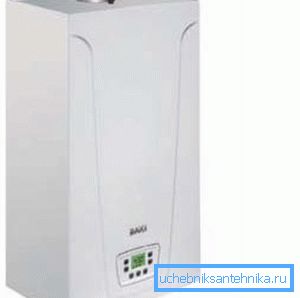

Газовият уред Waxie, който виждате на тази снимка, е двустенна монтирана на стена мощност с максимална мощност от 14 кВт (достатъчна за стая от 140 м²) с максимальным расходом газа 1,6лим^ли/час. При полной мощность КПД аппарата составляет 92,9%, а если он будет работать в режиме ли0%-ой мощности, то КПД составит 90%, температура ГВС ли0-55?C. Габариты (высота/ширина/глубина) 700x400x280 мм, масса 29,0кг, гарантия 2 года.

Отопительный котёл Атон, это аппарат конденсационного типа, рассчитанный на низкотемпературные контуры с максимальной мощностью при условии соблюдения режима конденсации 24,6кВт, а в обычном - 22,1кВт. Для отопления в режиме 60-80?C 6,ли-21,4кВт, а для ли0-50?C - 6,9-21,7кВт, производительность ГВС ?t ли0?C - 10л/мин.

Модель Beretta Exclusive Green ли0 CSI конденсационного типа, рассчитана на низкотемпературные контуры, с максимальной мощностью при условии соблюдения режима конденсации ли0кВт. При этом, в режиме  60-80?C 99,1кВт, а для ли0-50?C - ли1,41кВт,  производительность ГВС ?t ли0?C - 10л/мин. При диапазоне 60-80?C КПД составляет 95,5%, а в диапазоне ли0-50?C - 105,2%. Beretta работает, как на природном, так и на сжиженном газе.

Заключение

В заключение можно сказать, что существуют также и газовые чугунные котлы отопления, которые можно своими руками установить на пол и в большинстве случаев, это двухконтурные модели конвекционного типа. При монтаже для освидетельствования следует вызвать представителя какой-либо газовой компании с лицензией - так гарантийный срок будет исчисляться не со дня покупки, а со дня монтажа (см.также статью "Газовые котлы отопления Ферроли и их особенности").
