Радиационна система. дизайн функции. сортове с принудително

Ефективността на отоплението на къщата зависи не само от котела и избраните модели на радиатора. Не по-малко важно е начинът, по който циркулацията на охлаждащата течност е организирана между тези устройства. И ако се използват по-ранни тръбопроводи с метод за свързване на тръби, сега се използва радиално разпределение на отоплителната система. Въпреки че е по-трудно да го монтирате със собствените си ръце, предимствата и лекотата на използване, която получавате, няма да ви накарат да се разочаровате от избора.

Дизайн функции

За разлика от чайника, който е познат на всички собственици на градски жилища и къщи от стари конструкции, слънчевото отопление осигурява не последователно, но паралелно свързване на батериите към отоплителния котел.

В този случай се монтира специален колекторен шкаф, в който се монтират внимателно всички необходими контролни уреди, помпи, манометри, кранове и т.н.

Разликите между двете инсталационни схеми, посочени по-горе, са следните:

1. Триъгълното окабеляване изисква сами по себе си много по-малък брой тръби, но при монтажа трябва да използвате много фитинги: тениски, ръкави, съединители и т.н. Това усложнява процедурата по инсталиране. В допълнение, последователен метод за подреждане на отоплителна система се счита за по-малко надежден, тъй като в този случай вероятността от грешки, които водят до намаляване на налягането, образуването на секции с различни флуидни налягания и т.н. е висока.

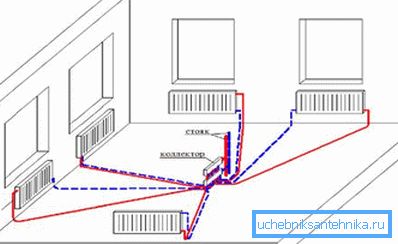

1. Радиалното разпределение на отоплението, независимо от необходимостта от закупуване на много по-голям брой тръби, използва само две връзки по един радиатор: при кръстовището с колектора и по тръбата на акумулатора.

В резултат на това можете безопасно да стените всеки "лъч" на отоплителната мрежа на пода, без да се страхувате, че ще изтече в някаква връзка. Освен това, ако се открие неизправност, лесно можете да изключите проблемната зона, без да нарушавате циркулацията на топлоносителя чрез топлообменно оборудване, инсталирано в други помещения.

Трябва да се отбележи, че един от основните недостатъци на лъчезарното отопление е неговата цена. Особено това се отнася за системи, оборудвани с електрическо оборудване.

Обърнете внимание! Както в случая на системите за захващане, системата на гредата осигурява организирането на естествен (гравитационен) и принудителен (с помощта на помпи) ток на охлаждане.

Ние разглеждаме двата типа по-подробно.

Видове разпределение на лъча

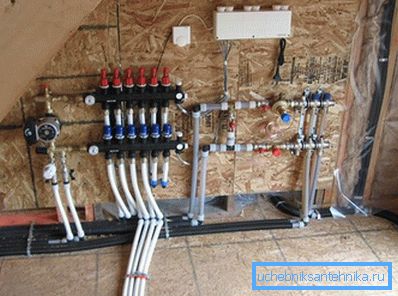

Метод 1. С принудителна циркулация на водата

Преди това схема за лъчисто отопление, оборудвано с помпи, които помпена вода, не беше много популярна поради високата цена на частите. Но в момента цената на оборудването значително намалява и все повече хора избират своя избор.

Основната разлика от схемата на гравитацията е, че течността (вода или антифриз) тече от котела до батериите и гърба, не чрез разлика в температурата и налягането, а с помпи.

Благодарение на това се постигат следните предимства:

• Няма ограничения за геометрията и броя на стаите в жилищната конструкция;
• Отоплението може да бъде инсталирано във всяка област;
• тръби от всякаква дължина, поставени без наклон, могат да се използват за свързване на радиатори и колектори.

Съвет! Независимо от факта, че циркулационната помпа може да се монтира навсякъде в системата, препоръчително е да се направи това на връщащия колектор преди охладителят да бъде подаден в котела. Там температурата на течността е най-малката, което влияе положително върху експлоатационния живот на оборудването.

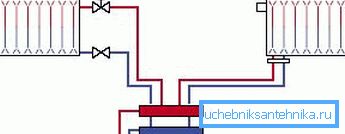

Метод 2. С естествена циркулация на водата

В този случай топлоносителят се движи поради гравитацията: загрятата вода става по-малко гъста и по-лесна, затова тя се изтласква до горната точка на системата, след което, докато се охлажда, тече през колекторите и радиаторите и след това се връща в нагревателя.

Системата за гравитационно лъчево отопление има следните характеристики:

1. По време на монтажа е необходим отворен разширителен резервоар, инсталиран в най-високата точка. Той компенсира топлинното разширение на охлаждащата течност и предотвратява увеличаването на вътрешното налягане в тръбопроводите.
2. Една лъчиста отоплителна мрежа с естествена циркулация не изисква инсталирането на скъпо електрическо оборудване, което значително намалява очакваните разходи за работа.
3. Отоплението с естествена циркулация е напълно енергонезависимо. Дори ако изключите електричеството, което често се случва в крайградските райони или в селските райони, няма да останете без топлина.

Предимства и недостатъци на системите за лъчисто отопление

Положителни аспекти

Основното предимство на схемата на лъча е лекотата на използване.

Специалното оборудване прави управлението на климатичната мрежа възможно най-ергономично и удобно:

1. Можете да настроите температурата на всеки радиатор в къщата, без да напускате корпуса на колектора, Освен това, ако е необходимо, можете напълно да изключите захранването с вода на който и да е елемент на системата, без да нарушавате работата на цялата отоплителна мрежа.
2. Всяка двойка тръби свързва колектора само с един радиатор, Поради това е възможно да се използват тръбопроводи с малък диаметър, които лесно се прикриват под подовата настилка. В допълнение, тя позволява частично затопляне на подовата повърхност.

1. Благодарение на използването на специални устройства (така наречените колектори с голям диаметър), няколко нагревателни зони с различни температури на охлаждащата течност.

В този случай е разположена късо съединение между дюзите за подаване и връщане. Отопляемата вода постоянно циркулира в хидро-пистолета и нейната ограда може да бъде произведена на различно разстояние (температурата ще зависи от това).

Отрицателни аспекти

За по-голяма изчерпателност трябва да се говори и за недостатъците на използването на лъчиста отоплителна система.

Именно поради тях, въпреки всички предимства, не е много често:

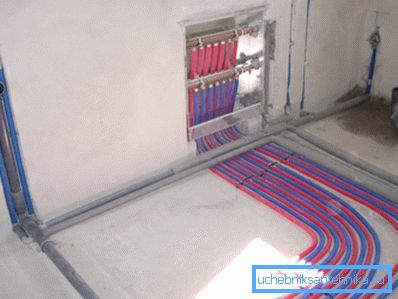

1. Силно увеличен поток от тръби за захранване и отвеждане. Колкото по-просторна е къщата и колкото по-сложна е геометрията на помещенията, толкова повече детайли ще ви трябва. В допълнение, трудолюбието на инсталацията се увеличава, което не може да повлияе на очакваните разходи за строителство.

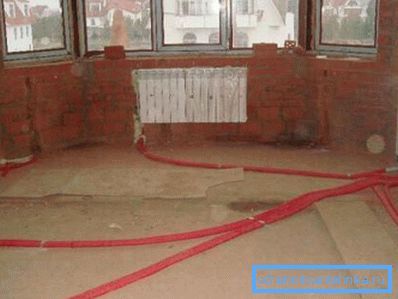

1. Необходимостта от скрита инсталация. Ако традиционната чайна система може да бъде монтирана по стените, тогава огромен брой тръби не могат да бъдат поставени по този начин. Те винаги трябва да бъдат скрити под пода. Възможно е да стени и стени, но в този случай потреблението на материали ще се увеличи още повече.
2. Липса на ставите. При изграждането на тръбопроводи е необходимо да се гарантира, че тръбата под пода не съдържа никакви връзки. На това място най-често има пориви, а разходите за елиминиране на разрушаването ще бъдат далеч от ниски и много трудоемки.
3. Ако конструкцията на системата предвижда няколко схеми с различни температури на охлаждащата течност, всяка от тях трябва да бъде снабдена с циркулационна помпа.

Монтажни характеристики

Всяка радиационна система за отопление на едно жилище е разработена и монтирана поотделно, в зависимост от площта на къщата, броя на помещенията, избрания охладител и радиатори, както и други условия.

Все пак има общоприето указание, което се наблюдава от всеки монтажник.

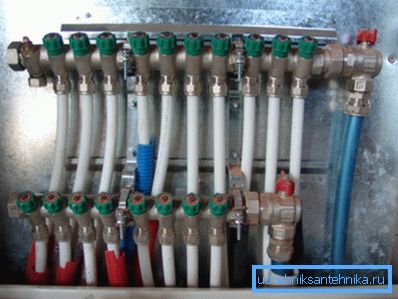

На първо място, трябва да се отбележи, че лъчевото разпределение на тръбите никога не се извършва в градските апартаменти. Това се дължи на факта, че доставката на охлаждаща течност в високи сгради се извършва чрез вертикални решетки, които свързват всички апартаменти - от първия етаж до последния.

В резултат на свързването на мощни колектори горещата вода няма да достигне до стаите по-горе, което ще доведе до прекъсване на работата на отоплителната мрежа. Наемателите ще се оплакват в обслужващата организация, която рано или късно ще ви принуди да разглобите канализацията и да се върнете в системата за отопление.

Обърнете внимание! Гореизложеното не се отнася за случаите, когато за отопление на апартамент се използва автономен бойлер. Той самостоятелно отоплява охлаждащата течност, която ще бъде достатъчна, за да се осигури необходимостта от жилище, без да се засягат интересите на съседите.

При организиране на лъчезарно отопление в частна къща е необходимо да се обърне внимание на такива нюанси:

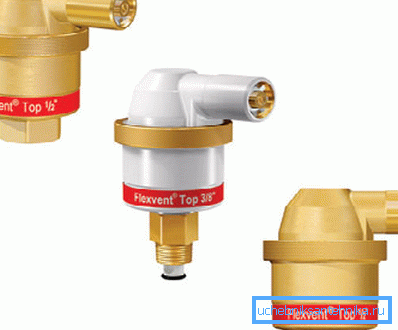

1. На колекторите, които захранват и източват вода за батериите, трябва да се монтират клапани, за да се предотврати образуването на въздушни щепсели. По време на работа, целият въздух, оставен в системата, ще излезе през тях.

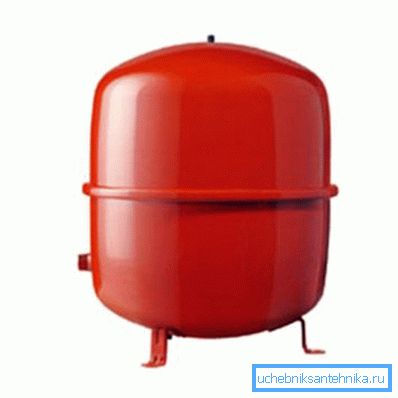

1. Отоплителният кръг трябва да бъде оборудван с разширителен резервоар, чийто обем е 10% от броя на охлаждащата течност, циркулираща през тръбите. Препоръчително е да се купуват затворени мембранни съдове.
2. Монтирайте резервоара за предпочитане на тръбопровода, който свързва изпускателния колектор към котела. Това се дължи на факта, че херметичният експандиращ съд не харесва турбулентните водни потоци и те рядко се появяват на обратната страна.

1. За разлика от резервоара за разширение, мястото на циркулационните помпи не е толкова важно. Но е желателно да ги свържете към тръба, която отстранява охлаждащата охлаждаща течност. В този случай оборудването ще работи повече време.
2. По време на монтажа трябва да се внимава, че валовете на електрическите помпи са разположени хоризонтално. В противен случай, поради изкривявания, лагерите бързо ще се провалят и ще трябва да смените или да ремонтирате оборудването.

заключение

Въпреки всички предимства, лъчезарният начин за организиране на отоплението не може да се припише на бюджетни решения. Обаче ползите несъмнено струват парите и усилията. Необходимо е само да изберете правилното оборудване, така че да не се превърне в "тясно" място на системата. Повече подробности за това можете да научите от видеоклипа в този материал.
