Радиаторни тръби - схеми и докинг

По большому счету, обвязка обогревателя, это подключение нового игрока в игру. Радиатор стыкуется с трубами, оснащается новыми заглушками и регулирующими кранами  - все, он уже в игре.

Но звучащата простота ще работи само когато всичко е направено правилно, охладителите преминават радиатора в правилната посока, самите радиатори са оборудвани с фитинги, които напълно разбират проблемите на съвместимостта, връзките са запечатани със знанието по въпроса.

Необходим е прост процес и знания

За да разберем правилността на процеса, го разбиваме в компоненти.

Цялата инструкция изглежда така:

• Имеющиеся схемы подключения радиаторов отопления - выбираем;
• Совместимость различных типов батарей и фитингов - проверяем;
• Обвязка радиаторов с трубами - стыкуем.

За информация! Отделно, ще се обмислят общите правила за пространственото разположение на радиатора, тъй като пренебрегването им може значително да намали ефективността на акумулатора.

Общи понятия

Нарушаването на прости правила за поставяне на батериите може да премахне всички последващи етапи на обвързването, като намали ефективността на една връзка до 25%.

Така че:

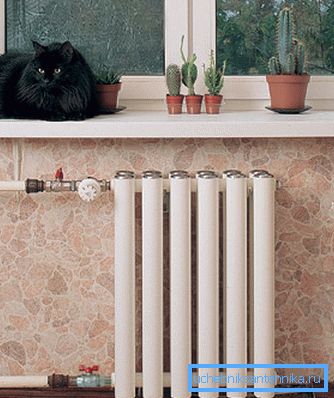

• Разстоянието от перваза на прозореца не трябва да е по-малко от 10 см;
• Разстоянието от пода до долния край на радиатора не трябва да е по-малко от 12 см;
• Радиаторът не влиза в контакт със стената, минималната разлика между тях трябва да бъде 20 мм;

За информация! Инсталационният комплект, заедно със запушалките, включва държачите за секционни батерии, а за панелите - крепежните елементи се доставят с радиатора. Първоначално те бяха проектирани за нужния интервал.

Но желание нашего человека сэкономить и все сделать по-своему, заставляет это сделать. Еще один прием, который напомнит вам про необходимость промежутка - на стену под батарею клеится утеплитель с фольгированным отражателем, и между ним и радиатором нужен зазор.

• С осторожностью необходимо относится к нишам под батареи. Желание скрыть обогреватель может привести к потере эффективности и теплоотдаче. Любителям эстетики цена вопроса может составить 10% потери теплоотдачи в нишах полуоткрытого типа и 20% - в нишах закрытого типа.

Нека да разгледаме схемите

Важно е правилно да поставите радиатора в електрическата верига. В къщи, в жилищните къщи могат да се използват две отоплителни схеми. В жилищни сгради, като правило, една опция.

Тук те са:

1. Единична тръба;
2. Двухтрубная схема.

При еднотръбната схема водата от котела преминава целия цикъл от котела през батериите към котела през една тръба.

Трудно е да се каже коя е първоначалната идея на инженерите-разработчици на тази схема, но има много недостатъци:

• Водата или охлаждащата течност под налягане се подава в горната точка и се източва надолу. Температурата на въздуха в горните стаи или етажи ще бъде по-голяма от тази в долните;
• Всъщност пълната липса на регулиране на процеса, С обикновено оборудване можете да зададете изчислената стойност на охлаждащата течност, но няма да има причина за това от долните етажи;
• Извънредната работа на местните и на цялата реки създава много проблеми. Необходимо е да изключите решетката или къщата.

За информация! Като казваме, че няма никаква регулация на процеса, сме се отдалечили от истината, сега има сложни системи, които ни позволяват да регулираме този процес. Но те са много скъпи и са предназначени само за къщи с автономен бойлер.

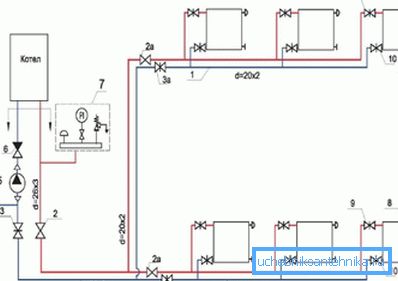

Двупроводната схема е по-проста и по-надеждна. Топлоносителят се подава през една тръба, охладената вода оставя за друга.

Има две опции за свързване:

• Първият - тръбите, водещи и изтеглящи, са разположени от едната страна;
• Вторият - водещата тръба идва в една посока, а от другата страна изтича. Тази схема е приложима за дълги и ниски батерии, обикновено подови, за висококачествено разпределение на топлината.

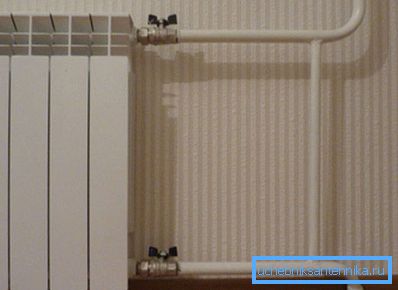

Внимание! Какой бы тип соединений не применялся, труба с теплой водой должна быть сверху, а труба с холодной водой, называемая еще «обраткой» - снизу. В источниках вы встретите вариант подведения горячей воды снизу как возможный или альтернативный.

Это было приемлемо лет 40 назад, когда обвязка радиаторов отопления полипропиленом  была из разряда фантастики, да и трубы были только металлические, правда и тогда выходили из положения. Говорим сразу - нижняя подводка горячей воды вас разочарует.

Радиаторите са готови

Колекцията от радиатори не е проблем, всичко се прави от нашите собствени стандарти:

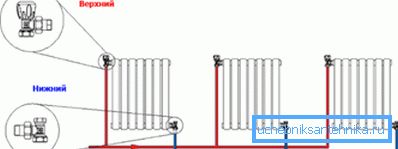

• Определете схемата на връзката (гореща топка, която помните), долната част ще бъде върната;
• На горния вход, срещу входа на охлаждащата течност, се поставя корк с майевски кран, за да се намали въздухът;
• В долния изход, срещу изхода на връщането, монтираме сляпа тапа на радиатора.

Съвет! Всички резбови връзки, за които не са осигурени гумени уплътнения, уплътняват пастата и специална паста или друга специална лента, наподобяваща изолационна лента.

Няколко думи за съвместимостта

Стыковка - процесс окончательный

Към днешна дата могат да участват три вида тръби в процеса на свързване:

• Свързване на чугунени радиатори с метални тръби. За да бъда честен, метал + чугун, това е вариант на вчера. Избрани чугунени батерии поради тяхната надеждност, дългосрочно задържане на температурата, моля, използвайте ги, но тръбите могат да бъдат сменени с полипропилен;
• Закачане на радиатори за отопление с пластмасови тръби. Доста надежден вариант. Има метална оплетка, позволява да се приближавате до труднодостъпни места, без да променяте схемата на свързване. Идеално повтаря всяка кривина на стената.

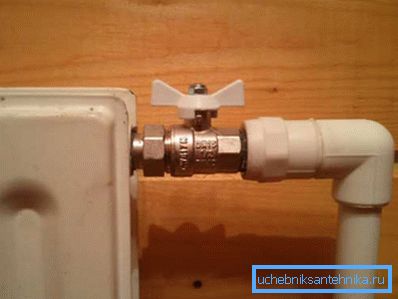

• Схемата на тръбните радиатори за отопление с полипропилен е най-интересна. С всички предимства, подобни на металопластичните тръби, полипропиленовите съединения са много по-надеждни. Така че, в този случай запояване се използва с помощта на специални поялници за такива тръби.

Съвет! Полипропиленовите конструкции се излагат по-бавно от металопластичните, но получавате гаранция за тръбите, ставите, запояване. В случай на метална пластмаса разликата в температурата се дължи на различни удължения на метала и на пластмасата, което може да доведе до течове и в най-неподходящия момент.

В заключение

Правилата на лентата за радиатори са прости: основното е да знаете къде да се свържете, а видеото в тази статия ще ви каже какви фитинги имате нужда и под какъв ключ.
