Радиатори за отопление в пода: как да загрявате стая със

Без значение колко универсални са батериите за стена, те са напълно неадекватни за инсталиране в просторни помещения, повечето от които са изработени от стъкло. В този случай се използват други отоплителни радиатори: вдлъбнати в пода или монтирани на краката.

Практиката показва, че първият вариант е най-приемлив, тъй като ви позволява напълно да прикривате обемисти и неестетивни отоплителни уреди. Става въпрос за характеристиките на използването и инсталирането на тези устройства ще бъдат обсъдени по-долу.

Необичайно оборудване за отопление

Дизайн функции

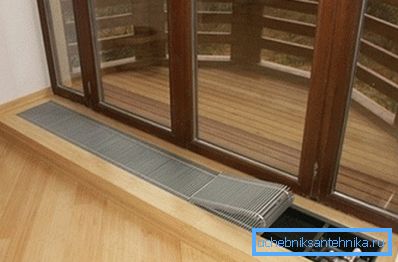

Радиаторите за подово отопление се използват рядко, но понякога те са просто незаменими. Основната област на тяхното приложение е отоплението на помещения с голяма стъклена площ. Тя може да бъде просто стая с големи прозорци или затворена тераса с достъп до градината.

В този случай има няколко начина за отопление:

1. Класически батерии, монтирани на страничната или задната стена, Тази опция е най-неефективна, тъй като всеки знае, че отоплителното оборудване трябва да бъде инсталирано на най-студеното място в помещението, т.е. при прозорците. Освен това, стилът на интериора, замислен от архитекта или дизайнера, може да бъде прекъснат.
2. Система за подово отопление, Добро решение, което не може да бъде реализирано, ако дървесината се използва като подови настилки: паркет, масивна или палубна дъска и т.н. Факт е, че той има нисък коефициент на топлопроводимост. Това значително ще намали ефективността на такава отоплителна система.

В допълнение, цената на такова решение ще бъде много повече от разходите за инсталиране на тръбни нагреватели.

1. Вградени радиатори за подово отопление, Те представляват един от типовете класически батерии, които се използват в отоплителни мрежи с течно охлаждане. Те се различават само по форма и местоположение: те са монтирани в специално изработени за целта канали (канали), разположени в пода.

По-горе, такива батерии са затворени с решетки, които не пречат на тока на въздуха и напълно маскират инсталираното оборудване.

Предимствата на това решение са, както следва:

• Топлинният източник се намира точно на мястото, където е най-необходимо;
• батерията, разположена под пода, не възпрепятства достъпа до вратата или прозореца и не внася дисонанс в дизайна на помещението.

Модерни супермаркети предлагат два вида радиатори, монтирани под пода:

1. Хъл. В този случай нагревателният елемент е монтиран в специален корпус, който е монтиран на пода и служи като канал.
2. Bezkorpusnye. Такива радиатори се поставят в ниши, които първо трябва да бъдат проектирани.

Блок радиатори

Кутиите, в които са монтирани нагревателните елементи, са изработени от тънък поцинкован метал. Стените на корпуса са покрити с изолационни материали за увеличаване на топлинно задържащите им свойства и са боядисани в подходящ цвят.

Самият нагревател е направен от тръба, огъната по специален начин, върху която са заварени пластините на топлообменника, увеличавайки зоната на контакт с въздуха. Материалът за тези елементи е алуминий, който пренася топлината на гореща вода към околния въздух.

На върха на тялото е покрита с декоративни решетки, изработени от дърво или метал. Това ви позволява да изберете опция, която се комбинира както с паркет, така и с керамични плочки.

Блок радиатори бывают следующих размеров:

• ширина – от 5 до 25 см;
• дължина - от 50 см. до няколко метра;
• дълбочина - от 10 до 70 см.

Эффективность работы батареи, располагаемой под напольным покрытием, зависит не только от площади теплообменника и температуры теплоносителя, но и от скорости конвекции воздуха. Наиболее мощные модели могут быть дополнительно оборудованы электрическими вентиляторами. Недостаток такого решения - в необходимости подключения оборудования к электрической сети и повышенном уровне создаваемого им шума.

неопаковани

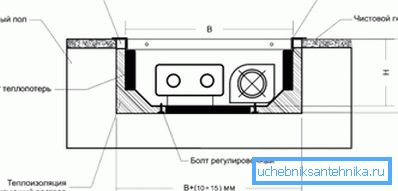

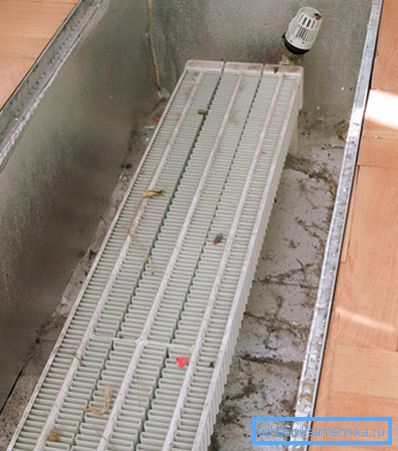

Такива радиатори се монтират под пода в специално проектирани канали. Нишите са направени под формата на правоъгълник, топлоизолирани и покрити с незапалими декоративни материали. Дълбочината, ширината и дължината са проектирани на базата на размерите на радиаторите, които ще бъдат монтирани в тях.

ЗАБЕЛЕЖКА! Не забравяйте, че между дъното на вдлъбнатината и топлообменника на конвектора трябва да има интервал от най-малко 10 см. Той ви позволява да организирате природната конвекция на въздуха, без да е възможно дори нагряването на помещението.

От горе, вдлъбнатината в пода е затворена от решетка. Тя трябва да е достатъчно здрава, за да може свободно да издържа на теглото на хората, които минават през нея, и лесно да се отстранява, осигурявайки достъп за почистване и поддръжка на инсталирания радиатор. Краищата на вдлъбнатината, където е монтирана защитната решетка, могат да бъдат украсени с метални или алуминиеви ъгли.

Изчисляване на мощността

Определянето на размерите и съответно на мощността на нагревателя за ниша се извършва по същата схема като класическата батерия. Необходимите цифри могат да бъдат взети от инженерните изчисления, които са в проектната документация за изградената структура.

Въпреки това, за да се гарантира, че работата на радиаторите, намиращи се под пода, е най-ефективна, е необходимо да се вземат предвид такива нюанси:

• е необходимо да се инсталират нагреватели с ниша, чийто капацитет е с 20% по-голям от необходимия за проекта;
• ако дължината на акумулатора е повече от 3 метра, препоръчително е да го свържете към тръбопроводите в диагонална схема (топла вода влиза и излиза през дюзите, разположени в срещуположните краища на устройството).

Инсталиране на устройства

Разработване на архитектурно проектиране

Трябва да се отбележи, че вградените отоплителни радиатори са доста сложно оборудване по отношение на монтажа. Следователно, можете да поемете работата със собствените си ръце само ако сте 100% уверени във вашите способности и способности.

Възможността за използване на такива отоплителни инсталации трябва да се постави дори на етапа на архитектурното проектиране на сградата.

В този случай е препоръчително да се вземат под внимание следните нюанси:

1. Уверете се, че създаденият чертеж отговаря на изискванията за санитарни и други услуги. Тук е важно да се наблюдава необходимата дебелина на пода на първия етаж или силата на стоманобетонните плочи на втория етаж. В допълнение към директните радиатори, ще бъдат монтирани тръбопроводи, доставящи и изваждащи охлаждащата течност.
2. Важно е да подготвите канал с правилния размер. Колкото по-дълбоко и по-дълго, толкова по-мощна е батерията, която можете да инсталирате. Въпреки това, ниша в пода с този размер оказва влияние върху здравината на конструкцията, поради което изчислителят трябва да осигури възможност за поставяне на радиатор под пода.

Разположение на отоплителната система

Освен структурните елементи на сградата, самата климатична система също е обект на проектиране. По-специално, необходимо е правилно да се поставят тръбите, които подават охлаждащата течност, както и да се определят местата на въздушните клапани, които премахват въздуха, натрупан от тръбите и радиаторите.

Обърнете внимание! Отоплителният радиатор в пода не работи, тъй като батериите са окачени на стената. Това се дължи основно на различна устойчивост на течността. Ето защо, при проектирането е необходимо да се извършат много внимателни хидравлични изчисления и да се изберат режимите на работа на термичните вентили.

В противен случай топлинната енергия, генерирана от радиаторите, няма да бъде достатъчна, за да се затопли въздухът в помещението до желаната температура.

Препоръчително е да се осигури автоматичен контрол на радиаторите, като се използват електронни клапани и сензори. Това ще ви позволи да регулирате по-точно режимите на работа в зависимост от външните условия, които не само допринасят за комфорта, но също така ви позволяват да харчите по-икономично енергия (газ, дизелово гориво, електричество и т.н.).

Монтаж ниши

Най-важният етап е производството на ниша под радиатора. Инструкцията за нейното изграждане е проста. Тук е важно да се спази само едно много важно условие - да се осигури непрекъснат хидроизолационен слой (особено ако монтажът на нишата е направен на първия етаж, където грубият под е подреден "на земята").

Процесът на работа за удобство на презентацията ще бъде разделен на няколко последователни етапа:

1. Изготвя се ниша с необходимата дължина и ширина. Ако подът не е наводнен, това е лесно. Но в завършеното подово покритие можете да направите необходимите депресии. Това не отнема много време.

1. Защитата от водата е снабдена със смазочни или ролкови материали. Уверете се, че те не излъчват вещества, които са вредни за човешкото тяло при нагряване.
2. Следващият етап е затопляне. Можете да поставите ниша с експандиран полистирол или друг материал с нисък коефициент на топлопроводимост.
3. След това трябва да украсите нишата с декоративен материал. Можете просто да го мазилка или плочки с керамични плочки, които се използват за лежане на пода на терасата или веранда. В първия случай е необходимо да се укрепят повърхностите с мрежа, за да се избегне напукване или увиване в резултат на температурата и свиването на основата.

Обърнете внимание! Ако такава система е монтирана на втория етаж, тогава архитектът или инженерът, които проектират къщата, трябва да осигурят намаляване на припокриването, както и да подреждат носещи греди или стоманобетонни плочи, така че нишата да се движи по тях, а не през тях.

Горният ръб на вдлъбнатината за конвектора може да бъде украсен с ъгли и да осигурява скоби, които държат декоративно-защитната решетка.

Комбинирани решения

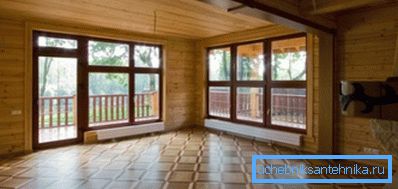

В случай, че е необходимо да се затопли много голяма стая с големи прозорци, е възможно да се съчетаят каналните нагреватели с друго климатично оборудване:

• класически отоплителни радиатори;
• система за отопление на подове.

В този случай е необходимо да се инсталира и правилно да се настрои автоматична система за климатичен контрол, която да координира независимо работата на всички монтирани устройства, като постига най-ефективния и икономичен резултат.

заключение

Канальные радиаторы отопления, установленные под полом, являются отличным решением для обогрева помещений в случае невозможности монтажа традиционных систем или нецелесообразности конструирования полов с подогревом. Однако существуют и другие инновационные способы отопления (см.также статью "Какими характеристиками и преимуществами обладают радиаторы отопления Рифар").

Можете да научите повече за тях от видеоклипа по-долу.
