Радиатори от биметал. технически характеристики.

Какво представляват биметалните радиатори и как са подредени? В какви случаи е оправдан техният избор? Какво трябва да бъде лентовото устройство? Какъв тип тръби да свържете тази батерия? Нека да разберем.

Какво е това?

Итак, радиатор биметаллический: что это такое? Основная характеристика любого отопительного прибора - его теплоотдача, количество тепла, которое он способен передать от теплоносителя воздуху в помещении.

Производството на топлина се определя от два фактора:

1. Повърхностната температура на радиатора;
2. Нейната област.

Увеличаването на площта на топлообмен е възможно по два начина:

1. За счет увеличения внутреннего объема секции. Здесь есть ряд ограничивающих факторов - вес секции (и, соответственно, нагрузка на крепления) и габариты радиатора;
2. Поради образуването на разработено перде.

Однако: главное условие высокой теплоотдачи прибора с большой площадью оребрения - высокая теплопроводность металла, из которого оно изготовлено. Иначе холодные ребра просто-напросто не будут отводить тепло от внутренних каналов секций.

В массовом производстве отопительных приборов давно и широко используются три сравнительно недорогих металла - сталь, чугун и алюминий. Теплопроводность алюминия вчетверо больше, чем у первых двух металлов:

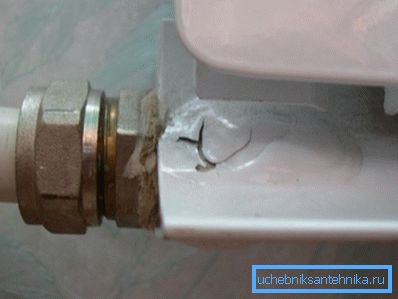

Казалось бы, выбор очевиден: высокая теплопроводность алюминия позволяет создать компактный и легкий прибор с высочайшей теплоотдачей. И этой действительно так, да вот беда - низкая механическая прочность металла ограничивает его использование в конурах центрального отопления.

Причина - большая вероятность гидроударов. Стоит резко закрыть вентиль или задвижку - и инерция практически несжимаемой воды создаст ударную волну, давление на фронте которой достигнет 20-25 кгс/см при пределе прочности алюминиевых батарей не более 16.

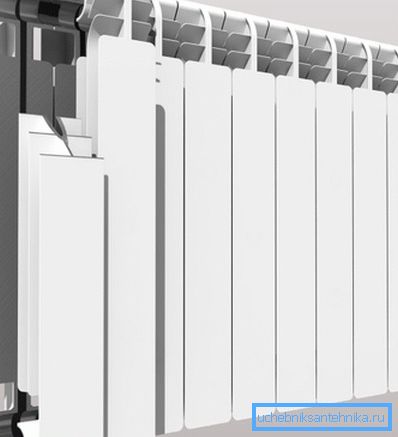

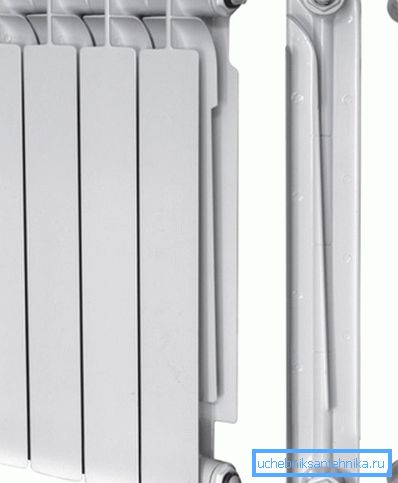

И така, какво е биметален радиатор, който има алуминиев топлопренос и силата на стоманена тръба? Това е просто сърцевина от устойчива на корозия стомана, на повърхността на която се формира алуминиева перка чрез леене. Използването на два метала с различни свойства позволява да се отървем от слабите места на всяка от тях, създавайки идеално подходящ дизайн за централната система за контрол.

Технически спецификации

Силата и топлинният трансфер (и, разбира се, цената) на биметалната част зависи от няколко фактора:

• Форми и размери на ядрото, Тя може да укрепи вертикалните канали на сечението или да осигури много по-голяма устойчивост на хидростатичното налягане, за да комбинира вертикални канали с колектори;
• Дебелината на метала на сърцевината, Силата на участъка зависи от него;
• Площите и дебелината на перките;

Забележка: Колкото по-дебели са ребрата с фиксирана повърхност, толкова повече топлина те носят, толкова по-равномерно е повърхностното отопление.

• Наличие или отсъствие на връзки между зърната между секциите, Нишката, дори стоманата, винаги ще бъде слабата точка на устройството.

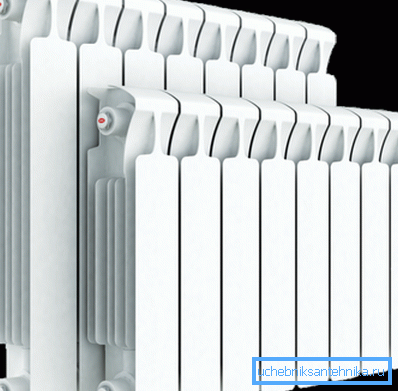

В качестве образца приведем характеристики одного из лучших приборов в своем классе - отечественного Рифар Монолит.

Любопытно: в основной массе отечественные производители изготавливают биметаллические радиаторы по ГОСТу 31311-2005. Однако нормативных требований именно к биметаллическим приборам в нем нет; оговаривается лишь минимально допустимое значение рабочего давления в… 6 кгс/см2.

Минималният срок на експлоатация на биметалните радиатори се изчислява на 25 години.

монтаж

изчисление

Така че, с избор решихме. Как да изчислим биметалните радиатори за вашия апартамент?

При стандартной (2,5 - 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

• За 1 кв. М. От помещението се подава 100 вата топлина;
• В зависимост от климатичната зона, коефициентът е от 0.7 (Крим) до 2.0 (Якутия);

• Топлопредаването на секцията се оценява на средно 180 вата.

Така че за Московския регион можете да използвате регионалния коефициент от 1,2; За 25-метрова стая 25 * 100 * 1.2 = изисква 3000 вата топлина, което съответства на 3000/180 = 17 (закръглени) секции.

планина

Как да висим биметален радиатор на стена?

• За фиксирането се използват скоби, които се завинтват в пластмасови дюбели;
• Вместо това те могат да използват сегменти гладки стоманени пръти с диаметър 10-12 мм, забит в предварително пробитите отвори малко по-малък диаметър.

подвързване

Какви аксесоари за биметалните радиатори ще са необходими, когато самите те са инсталирани?

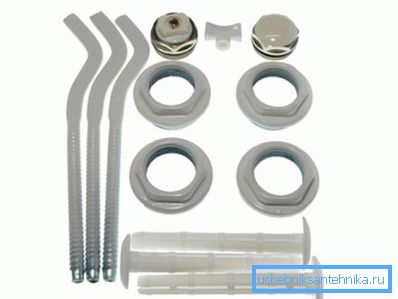

1. Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше - лучше взять пробки с внутренней резьбой ДУ20;
2. Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка - автоматически, в зависимости от температуры воздуха в комнате;
3. В горната канавка радиаторът трябва да бъде снабден с майевски кран за изсмукване на въздух.

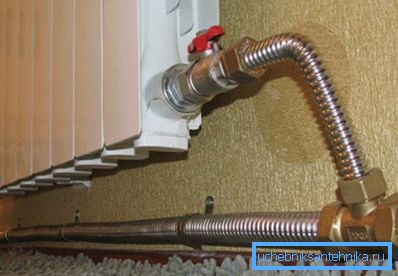

Какие трубы использовать для подключения? Желательно - гофрированные нержавеющие.

Каква е причината за тази инструкция?

• Те имат висока якост на опън;

Важно: Пластмасовите или металопластичните тръби винаги ще бъдат слаба връзка: какъв е смисълът в радиатора, който може да издържи хидравличен шок с пиково налягане от 40 атмосфери, ако тръбите се счупят вече на 20?

• Те се огъват с минимален радиус и не изискват точна настройка;
• Те са монтирани с компресионни фитинги, използващи двойка регулируеми гаечни ключове.

Съвети за монтажа

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками - теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Други връзки се навиват с уплътнител за резба Tangit Unilok или лен с боя.

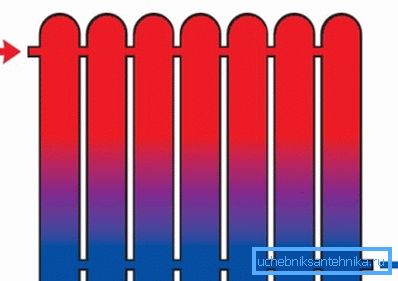

При дълга дължина на радиатора (от 10 секции) използвайте диагонал, а не странична връзка. Тогава не е нужно да се чудите защо биметалните радиатори не се загряват по цялата дължина: при странично свързване охладителната течност ще циркулира само през първата от сектора за подаване на секции.

Избор на охлаждаща течност

Защо запълват биметалните радиатори в тези редки случаи, когато се използват в автономна отоплителна схема?

В по-голямата част от случаите обикновена вода се използва като охладител. В допълнение към факта, че сърцевините на биметалните участъци са достатъчно устойчиви на корозия, когато са напълнени с вода, техният контакт с атмосферния кислород е напълно изключен. Междувременно, в аноксичната среда, появата на ръжда е невъзможна.

В случаите, когато е възможно да се спре отоплителната верига при отрицателни температури, обичайната практика е да се запълват биметалните радиатори с антифриз охладители:

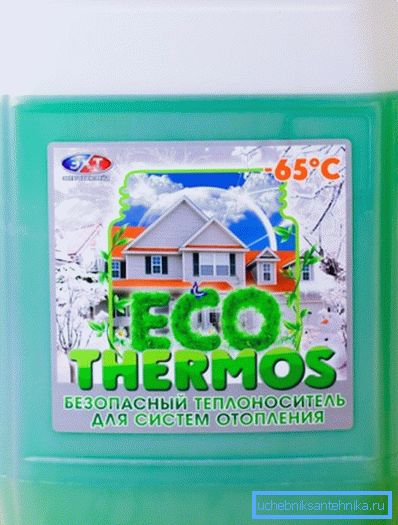

• Воден разтвор на пропилей гликол;

• антифриз;
• Трансформаторно масло.

Заключение

В заключение, нека си припомним още веднъж: биметалните батерии ще бъдат оптималният избор в системите за централно отопление. За да научите повече за характеристиките и функциите на инсталирането на тези устройства, четецът ще бъде подпомогнат от видеоклипа в тази статия. Успех!
