Радиатор с дънно съединение: характеристики на монтажа и

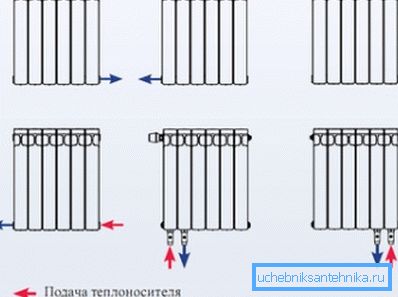

Има три типа връзка към радиатора:

• странична едностранна;
• кръст;
• долу.

Всеки от изброените сортове има отличителни предимства и някои недостатъци, които трябва да се имат предвид, както при избора на отоплителна техника, така и при проектирането на отоплителна система.

• Например, най-разпространеният до този момент метод е еднопосочна странична връзка. Това до голяма степен се дължи на местоположението на тръби в апартаменти с типично оформление.
• Пресичането обикновено се използва за свързване на устройства с голямо взаимодействащо разстояние или увеличен брой секции.
• Методът на пода е подходящ, ако се осъществява свързването на отоплителните уреди към тръбите отдолу.

Така че всеки от изброените по-горе методи е относим във връзка с тази или тази ситуация. Нека разгледаме по-подробно как са свързани радиаторите към долната тръбопроводна мрежа.

Основна информация

Модерни подови радиатори с дънни тръби са от значение, ако тръбите за отопление са под пода. Трябва да кажа, че днес с подреждането на нови апартаменти и къщи в повечето случаи се практикува пускане на тръби, което означава, че за този тип свързване са необходими отоплителни уреди.

Важно: При избора на този метод за инсталиране на отоплителни уреди е необходимо да използвате специална връзка за радиатори с по-ниска връзка. Този подход към монтажните работи ще предотврати опасността от наводняване в случай на авария и загуба на плътност на връзките.

Както вече беше споменато, всеки метод на свързване се характеризира не само с предимства, но и с някои недостатъци. В този случай недостатъкът е намаляването на енергийната ефективност на акумулатора с около 10%, в сравнение с аналозите, свързани в друга схема.

Независимо от това загубата на ефективност може да бъде компенсирана от правилния избор на нагревателя. Предлага се широка гама от батерии, които се различават както по отношение на вида на използваните материали, така и по отношение на степента на енергийна ефективност.

Ето защо, за да използвате независимата система за отопление с връзката на батерията отдолу, стаята не е студена, трябва да закупите алуминиеви или метални устройства, които освобождават топлината по-интензивно.

Това, което е причинило нуждата от батерии с връзка в долната част

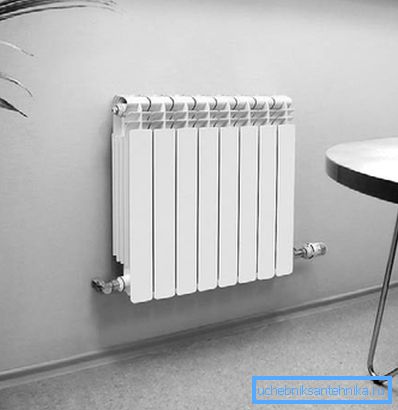

Както вече беше споменато, основната причина за инсталирането на биметални радиатори с по-ниска връзка е поставянето на тръби под пода. Но се оказва, че тази причина не е единствената.

Връзката, направена на дъното, изглежда по-естетически приятен от страната или кръста. Факт е, че интериорът, проектиран по този начин, изглежда много по-точен и хармоничен.

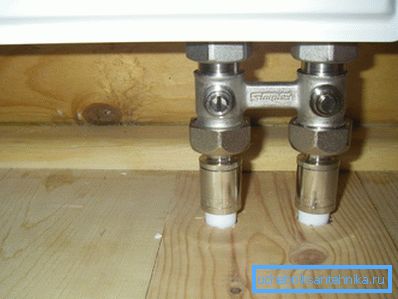

Връзката отдолу е по-практична, тъй като може да се направи ръчно с помощта на специален възел или директно. Ако се използва специално устройство, акумулаторът може да бъде изключен от системата, без да е необходимо да се източва водата. Това е повече от релевантно, ако има нужда от ремонт на едно от устройствата с функционираща система.

Необходимостта от връзка отдолу може да бъде причинена от структурните характеристики на самата батерия. Например, някои тръбни или панелни модели в складовата конфигурация имат входящи отвори, разположени не отстрани, а отдолу.

Важно: Стандартните аксесоари за долното свързване са оборудвани с отоплителни уреди от стомана. Биметални и алуминиеви батерии с регулярен възел, необходими за свързване с тръбите отдолу, не са включени в по-голяма сметка. В резултат на това този възел трябва да се закупи отделно и да се осигури на долните странични клонове, предвидени в стандартната конфигурация.

Видове отоплителни уреди

В стандартната конфигурация не всички видове батерии са оборудвани с всичко необходимо за по-ниска връзка. Ако избирате отоплителни уреди, които са оборудвани с фабрично оборудване, за да се свържете с тръбите, поставени на пода, е време да обърнете внимание на стоманените радиатори с долната тръба.

Тази категория отоплителни уреди се предлага в следните модификации:

1. Панелните батерии, които според конфигурацията са разделени на следните модели:

• изглаждане;
• профил;
• хигиена.

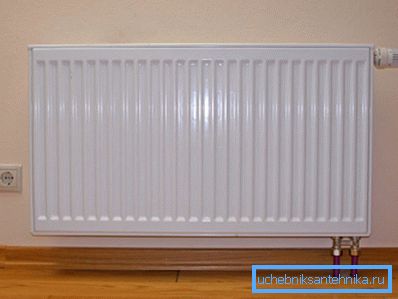

Профилните модели се използват широко в ежедневието. Тези устройства лесно могат да бъдат идентифицирани от кутия с щампа на лицевата страна, направена под формата на вертикални ленти. Тази модификация е популярна, тъй като нейната цена е най-достъпна и в допълнение, декоративната vyshtampovka придава на устройството специална атракция.

Гладките и хигиенни модели могат лесно да бъдат идентифицирани от липсата на пробиване. Такива отоплителни уреди рядко се използват в ежедневието, тъй като те се инсталират предимно в лечебни заведения, обществени сгради и др.

Характерните характеристики на тези батерии са простотата на грижите, тъй като те са лесни за почистване от прах и се измиват от различни замърсители.

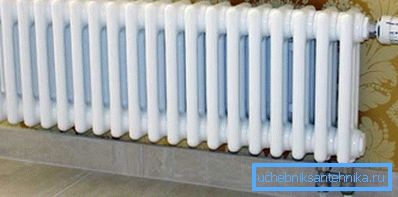

1. Тръбните батерии, както и панелните, са направени от стомана, но в същото време изглеждат по-привлекателни. Тръбите, от които е монтирано отоплителното устройство, са комбинираните секции, по които циркулира охладителната течност.

Такива модели в стандартната конфигурация могат да бъдат оборудвани с фитинги за свързване към тръби, поставени в пода или в долната част на стените.

Как мога да взема тръби отдолу?

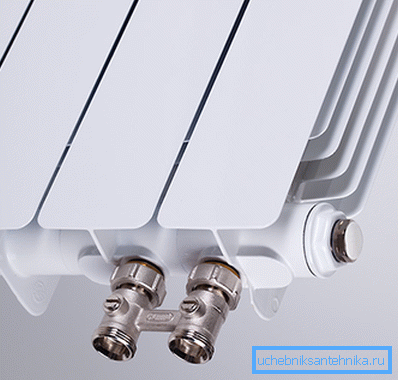

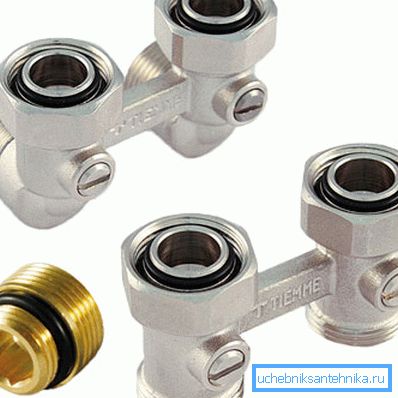

Алуминиеви и биметални отоплителни радиатори с нископропускащи тръби често не се намират в стандартната конфигурация и затова може да се наложи да се закупи специален възел, чрез който се осъществява връзката.

В този случай, имайте предвид, че долната връзка може да бъде от следните типове:

• Еднопосочна връзка, в която двете тръби са свързани, от една страна. Това е най-търсеното решение, тъй като захранващите и възвратните тръби със скрити тръби са разположени с пролука между 10 и 20 см. Предимството на този тип свързване е точността на цялата конструкция.
• Многостранна връзка включва свързване на тръби от противоположните страни на батерията. Такова решение често се среща и най-често се диктува от конфигурацията на отоплителната система.

Характеристики на инсталационната работа

Инсталирането на отоплителни уреди и например инсталирането на биметални радиатори с странични тръбопроводи не се различават значително един от друг.

• Монтирането на акумулатора се извършва на специални конзоли, които се избират в зависимост от вида на радиатора.
• Когато поставите батерията, уверете се, че разстоянието отдолу не надвишава 20 см, но не по-малко от 10 см. Ако разстоянието е по-малко от необходимото, ще бъде трудно да се почисти. Ако разликата е повече от необходимо, тя може да образува студени петна, които ще окажат отрицателно влияние върху конвекцията на въздуха.
• Фитингите се навиват с помощта на лента от филц като уплътнител.

заключение

Така че, ние разгледахме какви са инструкциите за свързване на отоплителните уреди към долната тръба. Има ли някакви въпроси, които се нуждаят от изясняване? По-полезна информация, която можете да намерите, като гледате видеоклипа в тази статия.
