Как всичко работи
Преди да разберем какъв натиск в отоплителната система се счита за редовен, ще се запознаем с дизайна на тези системи.
Автономни системи
Тази категория включва схеми с естествена циркулация (гравитационна) и оборудвани с циркулационни отоплителни помпи.
В първия случай топлоносителят се задвижва от промяна в плътността по време на нагряването: топлите маси се изтласкват от котела в горната част на веригата с по-студени и преминаващите радиатори им дават излишна топлина. Налягането, създадено от разширяването, е изключително малко и обикновено се измерва в десети от един метър; следователно циркулацията не се характеризира с висока скорост.
Във втория случай, охлаждащата течност причинява движение на помпа с ниска мощност. Той създава главата от един до шест до осем метра, което значително ускорява движението на вода или вода-гликол в цикъла.
Отправна точка: Главата за налягане съответства на налягане от 0,1 kgf / cm2 (1/10 атмосфера).
Автономните отоплителни системи са разделени на още една функция: те могат да бъдат отворени и затворени.
- Отворената верига комуникира с атмосферния въздух посредством отворен разширителен резервоар, Съответно налягането на водата в отоплителната система съответства на височината на водния стълб над точката на измерване. Ако нивото на водата в разширителния съд е на 3 метра над нивото на пълнене, налягането при пълнене ще бъде 0.3 атмосфера.

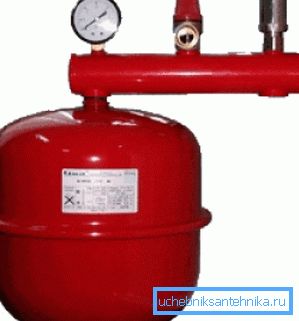

- Не се съобщава за затворена верига с атмосферата, което води до редица проблеми при компенсиране на разширяването на охлаждащата течност при нагряване. Для их решения используется расширительный бак мембранного типа - емкость, часть объем которой занимает воздух, отделенный от воды упругой резиновой мембраной. Кроме того, система комплектуется предохранительным клапаном: он сбрасывает избыток теплоносителя при переполнении бака.
При затворена отоплителна система се различават два параметъра, свързани с налягането.
- Натоварване на резервоара за разширение. При стайна температура вода или антифриз е равна на хидростатичното налягане в кръга.
Референция: хидростатичното налягане в отоплителната система на частна къща отново съответства на височината на водния стълб и се приема равно на 10% от нейната височина в метри.
- Предпазен вентил. Обикновено е зададено на 2,5 kgf / cm2.
Настоящото статично налягане в отоплителната система по време на нейната работа се определя както от количеството вода в нея, така и от нейната температура. Когато се нагрява, манометърът, по очевидни причини, започва да показва големи стойности.
CO
Как работи централната отоплителна система?

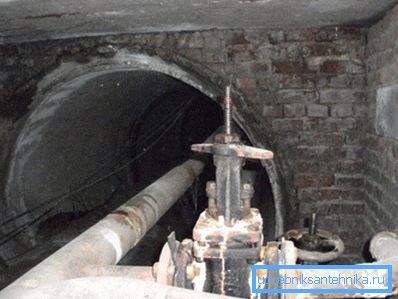

На захранващия тръбопровод на отоплителния тръбопровод навлиза в отопляемата когенерационна или котелна вода. На гърба конецът се връща, давайки част от топлината. Водата във веригата се задвижва от диференциално налягане между нишките.
Температурата на водата в захранващия тръбопровод зависи от текущата улица и се свързва с нея, т. Нар. Температурна графика. Ето един пример за такава графика.
| Температура на улицата, C | Температура на потока, C |
| 8 | 53,2 |
| 0 | 72,ч |
| -5 | 83,я |
| -10 | 95,ли |
| -15 | 106,5 |
| -20 | 117,5 |
| -25 | 128 |
| -30 | 139,ли |
| -35 | 150 |
Температура обратного трубопровода тоже жестко регламентирована и при максимальном значении на подаче должна быть равна +70 С. Заниженная температура обратки означает, что дом недополучает тепло; завышенная - что энергетики несут избыточные расходы.
Однако, как легко заметить, перепад температур между подачей и обраткой слишком велик для нормальной работы отопления. При таком режиме радиаторы на подающих стояках будут перегреты, а на обратных - с трудом обеспечат квартиры теплом.
Проблема решается оригинальной конструкцией так называемого элеваторного, или теплового узла. Его основной узел - элеватор - представляет собой тройник с вставленным в него соплом. Находящаяся под большим давлением и более горячая вода подачи поступает через сопло и вовлекает часть более холодной воды из обратки через подсос в повторный цикл циркуляции.
Благодарение на тази чистота, голяма част от водата с по-стабилна температура се превръща във веригата. Нека да дадем друга температурна диаграма за същия диапазон от температури на улицата, но за сместа, която идва директно в акумулатора.
| Температура на улицата, C | Температура смеси, С |
| 8 | 41,2 |
| 0 | 52,ч |
| -5 | 58,я |
| -10 | 65,ли |
| -15 | 71,5 |
| -20 | щщ,5 |
| -25 | 83,5 |
| -30 | 89,ли |
| -35 | 95 |
В допълнение към отоплението асансьорът осигурява къщата с топла вода.
В старите къщи имаше само две кранове с вода:
- На захранването (между входната врата и асансьора).
- На връщане (между входната врата и засмукването).
То, откуда запитано GVS, зависит от текущей температуры подачи. При 90С и ниже горячая вода отбирается с подающего трубопровода, при более высоких температурах - с обратного.
Главный недостаток такой схемы - в том, что в отсутствие водоразбора вода не циркулирует, и до ее нагрева приходится сливать через смеситель несколько десятков литров.
Освен това: затоплящите кърпи в стари къщи могат да се затоплят само когато водата е разглобена в апартамента. Те се отварят.

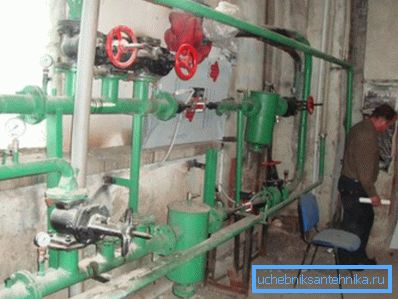

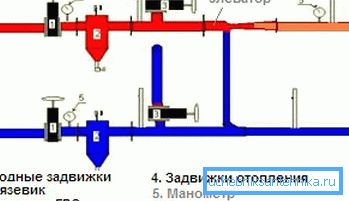

Примерно с 70-80 годов прошлого века элеваторные узлы обзавелись циркуляционными врезками: и на подаче, и на обратке появилось по две задвижки GVS. Режимы циркуляции "из подачи в подачу" и "из обратки в обратку" обеспечиваются подпорными шайбами на фланцах между врезками. Диаметр шайбы - примерно на миллиметр больше, чем у сопла элеватора.
Какво показва манометърът?
И така, каква е нормата в отоплителната система на многоетажна къща?
И какво става в отоплителния уред?
- Летом, вне отопительного сезона, статическое давление системы отопления соответствует высоте водяного столба. Для десятиэтажки оно примерно равно 3 кгс/см2, для пятиэтажки - 1,5 кгс/см2.

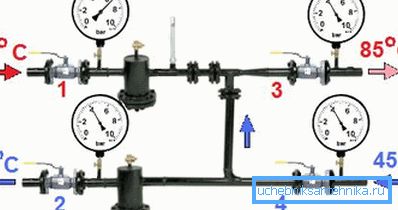

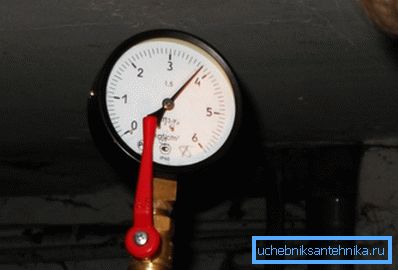

- При открытых домовых задвижках и штатной работе элеваторного узла давление в системах отопления практически выравнивается по обратному трубопроводу и в норме равно 3 - 4 кгс/см2.
Позволете, но след като цялото свръхналягане в тръбите за отопление е необходимо за циркулация в тях. Как така: контурът е подравнен на връщането, но все още циркулира?
Все очень просто: после элеватора манометр покажет лишь на 2 метра (0,2 атмосферы) больше, чем на обратном трубопроводе. Да - да, перепад всего в 2 метра приводит в движение весь теплоноситель в огромном доме с сотнями радиаторов.
Ами задържащите шайби? Каква е разликата между тях?
Еще меньше - от полуметра до метра. И его вполне достаточно: ведь благодаря более сложной конфигурации потери давления в системе отопления куда больше, чем в стояках GVS.
Що се отнася до маршрута, защото в отоплителния сезон нормата е около 8 атмосфери на храната и 3 на връщане. Въпреки това, хидравличното съпротивление на тръбите и свързано с пътя, близо до CHPPs на къщата, гаси падането, а до отдалечените райони охладителят може да достигне 6 / 3,5 и дори 5/4 kgf / cm2.
И накрая, основният въпрос: защо налягането в отоплителната система? В края на краищата, с напълнена система, охладителната течност във всеки случай ще циркулира, нали?
Не е така.
Без прекомерен натиск водната колона не може да се издигне над 10 метра. В жилищна сграда над 3 етажа отоплението просто няма да работи.
Освен това има още няколко тънкости.
- Рано или късно контурът ще трябва да бъде изхвърлен и напълнен. Без свръхналягане това е проблематично.
- Не трябва да забравяме и за топла вода. Той захранва една и съща отоплителна мрежа. Без налягане, горещата вода не достига миксера.
GVS
Какое давление должно быть в системе отопления - мы вроде бы разобрались.
А что покажет манометр в системе GVS?
- Когато студената вода се нагрява от котел или от нагревател на потока, налягането на горещата вода ще бъде точно равно на налягането в линията на CVC, минус загубите за преодоляване на хидравличното съпротивление на тръбите.
- При запитке GVS от обратного трубопровода элеватора перед смесителем будут те же 3-4 атмосферы, что и на обратке.
- А вот при подключении GVS с подачи давление в шлангах смесителя может достигать внушительных 6-7 кгс/см2.

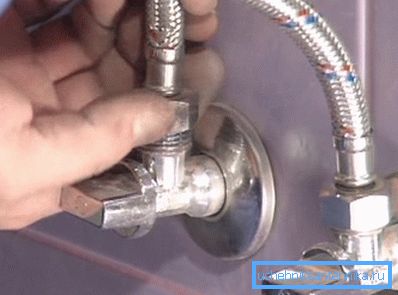

Практическите последици: когато инсталирате крана за кухнята със собствените си ръце, е по-добре да не бъдете мързеливи и да поставите двойка клапани пред маркучите. Цената им започва от сто и петдесет рубли на човек. Тази проста инструкция ще ви даде възможност, когато извадите маркучите, бързо да изключите водата и да не страдате от пълното й отсъствие в целия апартамент по време на ремонта.
