Проектиране на частно отопление на дома - основните етапи

Отоплителното тяло в къщата може условно да се раздели на 2 части: теоретично - извършват се необходимите изчисления и се правят практични - според завършените чертежи се извършва оформлението на подовете и тръбопроводите на котела. Като се има предвид значението на правилния избор на компоненти, основното внимание в статията се обръща на теоретичната част.

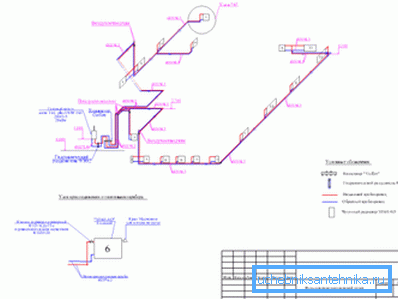

Проектиране на отоплителна система

Дизайнът на отоплението на къщата в границите на града Ви позволява да отидете на най-простия път и да организирате централното отопление. В този случай е достатъчно просто да определите дължината и диаметъра на тръбите, както и да изберете правилния размер на радиатора. Разходите в този случай ще са минимални, тъй като не е нужно да прекарват всеки котел или циркулационната помпа.

Ще бъде малко по-трудно да се изпълни същата задача, а за селска къща. С вероятност 99,9% от централното отопление не е в града, в най-добрия случай електричество и газ се доставят в къщата. В този случай дизайнът на отоплителните системи на дадена къща ще включва и избора на капацитет на котела.

На изхода трябва да получим конкретни данни за:

• минималната мощност на котела;
• материал, дължина и диаметър на тръбите;
• броя на радиаторите и тяхната площ;
• циркулационна помпа за отопление.

Общи разпоредби за проектиране на отопление на жилища

Ние ще анализираме дизайна на отоплителната система на селска къща - в този случай е необходимо да се определи минималният капацитет на котела, който е достатъчен за отопление на къщата. Изчислението се основава на факта, че топлинните загуби през обграждащите конструкции трябва да бъдат компенсирани с топлината, подадена от котела.

В общия случай изчислението се извършва по формулата

когато:

• Q – теплопотери, Вт;
• S - площта на обграждащата конструкция (таван, стена);
• ? Т - температурна разлика на улицата и вътре в къщата ,? C;
• ? - коефициент на топлопроводимост, референтна стойност, W / m •? C;
• V е дебелината на обграждащата структура, m.

Обърнете внимание! Ако не искате да се забърквате с нормативната изчислителна методология, винаги можете да използвате онлайн калкулатори. Разбира се, точността на изчислението ще пострада, но, както показва практиката, ще бъде достатъчно да изберете котел.

По принцип при проектирането на отоплението на жилищна сграда е необходимо да се вземат предвид и такива фактори като:

• ориентация на къщата;
• климатична зона;
• посоката и силата на преобладаващите ветрове през отоплителния сезон;
• тип изолация на къщата, монтирани двойни стъкла и др.

Опростена процедура за изчисление

Дизайнът на отоплителната система за къщата може да се извърши и с по-проста процедура. Доста често се използва проста зависимост, според която 1 м² площта води до загуба на топлина от порядъка на 100 W / h. Горната зависимост е валидна за региони с умерен климат.

При изчислението се препоръчва да се използват редица коефициенти на усъвършенстване:

• ако височината на тавана се различава от 3 метра, тогава се въвежда корекционен коефициент h / 3, където h е височината на тавана;
• за ъгловите стаи топлинните загуби се увеличават с 80%, коефициентът 1,8;
• ако броят на прозорците надвишава 1, коефициентът на корекция е 1,8;

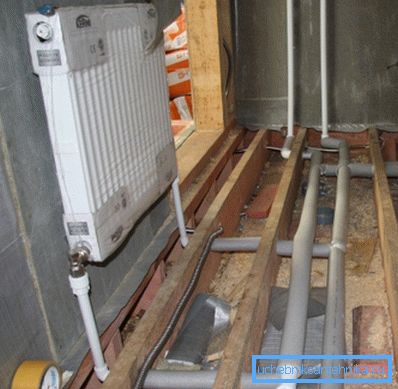

• се взема предвид начина на свързване на радиатора. Ако се използва по-ниска връзка, батерията се затопля малко по-зле и следователно се въвежда коефициент на корекция от 1,1;

• за застраховка, резултатът може да бъде увеличен с приблизително 15-20%, така че отоплението да има граница на безопасност при тежки студове, коефициентът е 1,2.

Когато изчислението се извършва от собствени ръце, полученият резултат е сравним по точност с препоръките на производителите на котли. Помислете за малък пример за изчисление: трябва да определите капацитета на котела, достатъчен за отопление на къщата с обща площ от 160 м² тавани от 2,9 м.

Процедура на изчисление:

• ние определяме топлинните загуби отделно в помещенията, като отчитаме посочените коефициенти, Топлинна загуба Q = 160 • 0.1 • 1.2 • 2.9 / 3.0 = 18.56? 19 кВт;

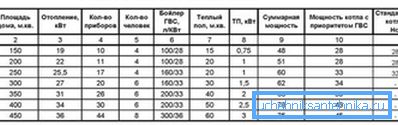

• сравнете със средната препоръчителна мощност на котела в зависимост от района, Може да се види, че резултатите са доста близки. Сега е възможно да се избере специфичен модел на котел с електрическо, газово или твърдо гориво по отношение на мощността. Можете да си купите модел с малка мощност, цената на котлите с разлика от няколко киловата не е много по-различна.

Избор на радиатори

Батерията е само "посредник", който е отговорен за пренасянето на топлина от котела. Ясно е, че ефективността на отоплението в помещенията е силно повлияна от повърхността на радиатора. Ето защо първо трябва да определите необходимия брой секции.

Производителят за всеки модел радиатори трябва да показва топлинната мощност - колко топлина ще бъде дадена от 1 секция, когато охладителят е напълнен. Познавайки загубите на топлина в стаята, лесно можете да определите необходимия брой секции на радиатора.

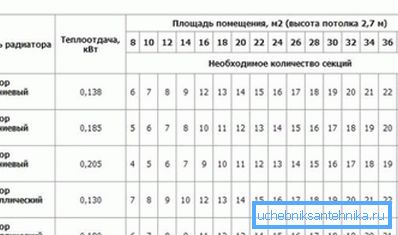

Инструкцията за преброяване на необходимия брой секции ще изглежда така:

• определя топлинната загуба в помещението. Например, за площ от 25 м² с таван от 2,9 м, топлинните загуби ще бъдат Q = 25 • 0,1 • 1,2 • 2,9 / 3,0 = 2,9 kW;
• мощността на секцията зависи от вида на радиатора, например за алуминиева батерия A500 тя е 0,185 kW;
• определя необходимия брой секции N = 2.9 / 0.185 = 15.67? 16.0 бр. Резултатът е също така близък до стойностите, препоръчани от производителите на акумулатори.

Обърнете внимание! При инсталирането на радиатори не се препоръчва да ги покривате със завеси, което ще намали топлопреминаването.

За тръбите на отоплителната система и циркулационната помпа

Диаметърът на тръбата трябва да бъде достатъчен, за да се гарантира, че охлаждащата течност циркулира безпроблемно при определена скорост по време на отоплителната верига. Обикновено просто изберете средните препоръчителни стойности в зависимост от зоната на отоплителния кръг. Диаметър до 50 мм се използва за ремъци, по-малко за маршрути по етажи.

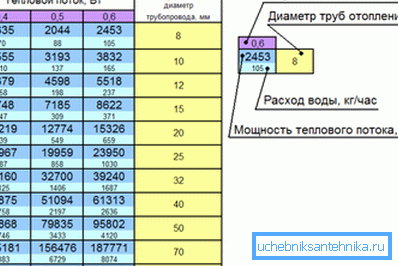

Когато проектирането на отоплението на селска къща се извършва независимо, можете да използвате стойностите, дадени в таблицата.

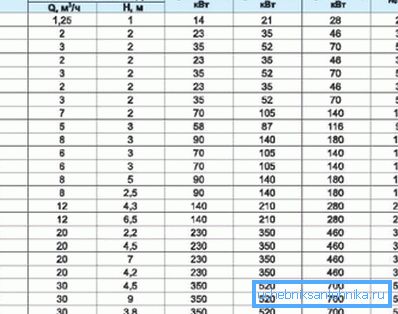

Що се отнася до циркулационната помпа, тя се избира според 2 индикатора:

• количеството фураж;
• налягане.

Минималната необходима доставка се определя от формулата

в тази формула

• Q - подаване на топлина, kW;
• ? T - температурна разлика между захранващия тръбопровод и обратния поток?

Изискваната глава се определя от следната връзка

където

• R - намаляване на главата поради триене на прави секции, Pa / m;
• l - дължината на тръбата до най-дългата батерия, m
• Z - сумата от местните съпротивления.

Обърнете внимание! При избора на помпа трябва да изберете модел, чиито характеристики са възможно най-близки до стойностите, получени при изчислението.

Обобщение

Дизайнът на отоплението не е толкова трудна задача, колкото изглежда на пръв поглед. Дори човек, който е повърхностно запознат с регулаторната рамка и методите за изчисление, ще може да се справи с това. За да се гарантира топлината в къщата, е достатъчно само да се придържате към предложените препоръки.

Във видеото, проектът на отоплителната система се разглежда по-подробно.
