Предпазен вентил на отоплителната система - надеждна защита

Въпросът за безопасността при проектирането на отоплителната система се обръща особено внимание, особено при автономно отопление. Основната опасност през отоплителния сезон идва от рязкото увеличаване на налягането, тъй като тръбите просто не могат да издържат на това. Инсталирането на просто предпазно устройство ще ви позволи лесно да изравните налягането в системата.

Характеристики на отоплителната система

Всички нагревателни елементи първоначално са проектирани за работа при определени условия. В процеса на работа, често има случаи, когато налягането в тръбите се увеличава рязко. И е добре, ако тръбите ще издържат на такъв тест, но никой няма да гарантира, че следващият път няма да има изтичане, така че предпазният клапан за отоплителната система е просто незаменим.

Що се отнася до причините за рязкото увеличаване на налягането в тръбите, можем да различим:

• прекомерно нагряване на водата - когато температурата се покачи, водата се разширява, което води до допълнително натоварване на тръбите и спирателните вентили;

Обърнете внимание! Отчасти с такъв проблем, резервоарите за разширение помагат да се справят. Излишната вода просто се събира в резервоара.

• грешка при избора на диаметър на тръбата;
• ако нагряването се подава от водопроводната мрежа и налягането в нея надвишава тази стойност в отоплителния кръг;
• дори конвенционалният термичен клапан за отопление (този, който е монтиран пред радиатора) може да доведе до увеличаване на налягането в захранващата тръба. Това често се случва при топло време, когато притокът на вода в радиатора е намален до минимум;
• неизправностите в работата на циркулационната помпа също могат да се считат за една от причините.

Как да се гарантира безопасността

При инсталиране на отоплителна система се използва терминът "група за безопасност". Този термин означава определен брой устройства, които ви позволяват да наблюдавате работата на системата и незабавно да отстранявате неизправности.

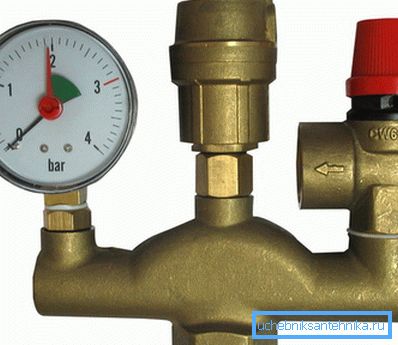

Охранителният екип обикновено включва:

• манометър;
• вентилация - позволява да извадите въздух от тръбопровода;
• всъщност, предпазен клапан за отопление - устройство, което ви позволява да изпуснете свръхналягане за секунди.

класификация

В отоплителните системи на апартаментите и частните къщи се използват само пружинни устройства с плавно регулиране. По отношение на ефективността, надеждността и разходите - това е идеален вариант.

Но по принцип можем да различим още няколко вида устройства от този вид:

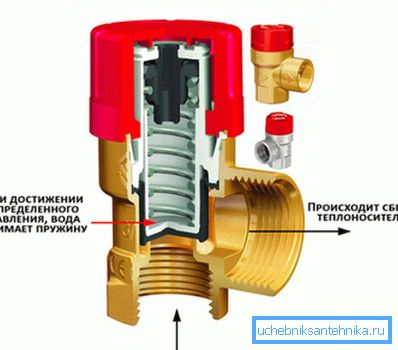

• пружина - при такива устройства стволът на макарата е пружинен и при нормално налягане вентилът е затворен. Веднага след като налягането започне да се натрупва, пружината се свива и отворът се увеличава - излишната охлаждаща течност се изхвърля в отделен контейнер или в обратния поток;

Обърнете внимание! Налягането, необходимо за отваряне на вентила, трябва да е поне с 10-15% по-високо от работната стойност в тръбите.

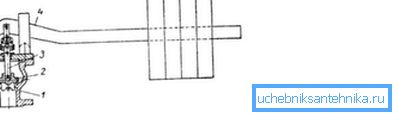

• устройства рычажного типа се характеризира с чудесна цена и възможност за гъвкаво приспособяване на усилието, необходимо за неговото отваряне. Товарът е върху лоста и е фиксиран върху нея, така че да може да се движи. Като регулирате позицията на товара върху лоста, можете да увеличите / намалите силата, необходима за отварянето му.

Можете да категоризирате степента и начина на възстановяване:

• ако асансьорът не надвишава 0,05 от височината на седалката, тогава такова устройство се счита за ниско повдигащо устройство;
• Устройството с пълна височина осигурява движението на болта на разстояние, равно на или по-високо от височината на седалката.

По отношение на метода на регулиране, регулиращият клапан за отопление може да бъде:

• с гладка настройка - като пример, можете да донесете пролетен тип. Движението на капака зависи от налягането в тръбата;
• с двустепенна настройка - е зададена определена стойност на праговото налягане, когато се превиши, отворът автоматично се отвори напълно и това се случва почти моментално. Използва се в индустрията, където загубата от няколко секунди може да доведе до сериозни последствия.

Инверсни и байпас устройства

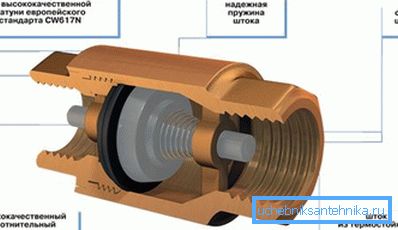

Възвратният вентил в отоплителната система позволява на топлоносителя да се движи само в една посока. "Високото" на това устройство е, че пружинната пръчка преминава вода само в една посока. Благодарение на резбовите връзки не е трудно да се инсталира.

Понякога се използва препълващ клапан за отопление, вместо предпазен отвор. Основната му функция е една и съща - изравняване на налягането в системата, но ако отворената версия просто нулира излишната охлаждаща течност, аналоговият байпас пренасочва водата в отоплителния кръг.

В случай, че термостатите са инсталирани пред радиаторите, в топло време може да има ситуация, при която всички те достатъчно припокриват потока вода в батериите. В резултат на това налягането в тръбата за захранване се увеличава.

Ако в изхода на котела е монтиран байпасен вентил, той просто ще прехвърли част от топлоносителя от захранването към изпускателната тръба. Така че, ако се използва нагревателен клапан, е необходима допълнителна защита на отоплителната система.

Трипътни вентили

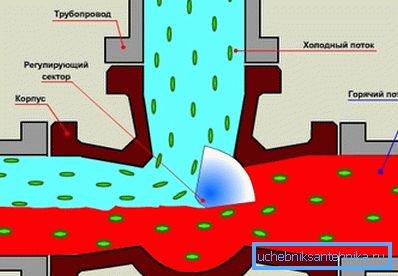

Основната разлика между този тип устройство е дизайнът - 1 вход и 2 изхода.

Поради това трипътното устройство може да се използва за постигане на:

• смесване на гореща охлаждаща течност с охлаждане;

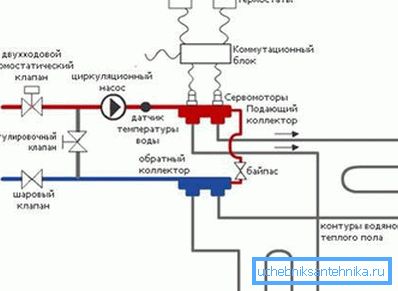

Обърнете внимание! Това е необходимо при използване на нискотемпературно отопление (топъл под). Трипътният вентил позволява да се подреди смес от охлаждащата течност от връщащия поток в тръбата за доставка и да се избегне рискът от прекалено горещо захранване с вода.

• Тройният вентил за отопление позволява да бъде изолирана една от отоплителните кръгове от другата (това може да е необходимо, ако се използват различни носители на топлина).

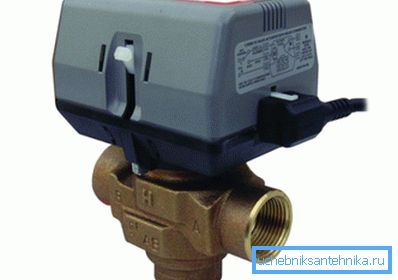

Във вътрешността на случая има амортисьор или топка, чрез завъртане, което регулира тока на охлаждащата течност. За управление на амортисьора може да се използва серво задвижване, свързано към стайния термостат.

Няколко думи за инсталацията

Монтирането на всички елементи от групата за сигурност се извършва от самите тях. При монтирането на предпазно устройство не трябва да възникват проблеми, тъй като се използват завинтващи се съединения. И основният въпрос е къде да поставите всички тези елементи.

Устройствата на групата за безопасност трябва да бъдат разположени в участъка на захранващия тръбопровод в близост до котела. Друга финес е къде точно да се инсталират прекъсващите клапани, които позволяват незабавно отрязване на котела в случай на неговата неизправност.

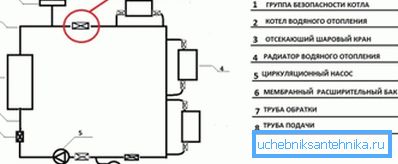

Инструкцията за правилно монтиране на групата за безопасност изисква поставянето на спирателен вентил зад група от тези устройства. В този случай, дори и след отрязването на котела, предпазният вентил ще позволи излишното охлаждане да се изхвърли и да предпази котела от повреда.

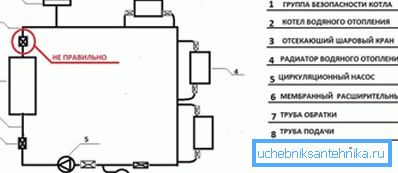

Опциите за инсталиране на спирателен вентил пред групата за безопасност и директно върху тръбната секция, водеща до него, се считат за неправилни. В този случай при отрязването на котела предпазната група ще бъде отрязана и бойлерът може да пострада.

Обобщение

Монтирането на предпазен клапан може да подобри надеждността на отоплителната система. Благодарение на това просто и евтино устройство скоковете под налягане вече няма да носят опасност от целостта на тръбите, а отоплението ще продължи много години.

Видеото показва принципа на работа на пружинно устройство за безопасност.
