Помпи за отопление: как да изберем електрическото оборудване

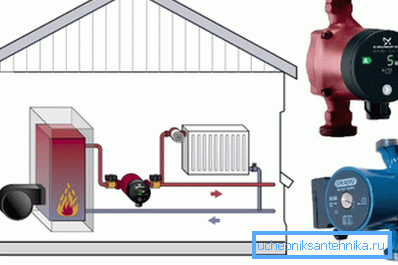

В модерното строителство, отоплителните схеми с принудителна циркулация на охлаждащата течност придобиват все по-голяма популярност. Един от основните елементи на тази комунална мрежа е отоплителната помпа Ако решите да проектирате такава климатична система сами, но не знаете кое оборудване да предпочитате, къде да инсталирате електрическата помпа и как да изчислите нейната мощност, ви препоръчваме да прочетете материала по-долу.

Принцип на действие на устройството

Отвечая на вопрос, нужен ли вам насос для системы отопления– с целью организации постоянного тока теплоносителя или для подпитки гравитационной климатической сети - необходимо учитывать множество факторов.

Един от основните е отопляемата площ и броя на етажите на къщата. Ако става дума за малка дача - достатъчно естествена циркулация. Но когато жилищното ви строителство е повече от 200 квадратни метра. метри от цялата площ или има три или повече етажа - отоплителна помпа е просто необходима.

Налягането на охлаждащата течност в гравитационната система не надвишава 0,6 mPa, което очевидно не е достатъчно, за да се осигури качествено отопление на цялата къща. Инсталирана е същата помпа за отоплителната система, която ви позволява да организирате ефективно разпределение на топла вода или антифриз на всички радиатори, независимо колко далеч от котела са те.

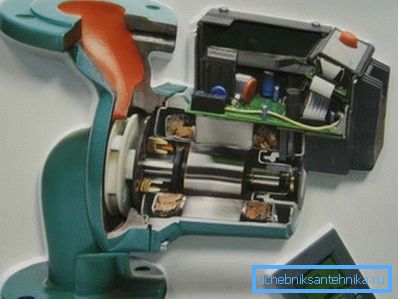

Съгласно принципа на работа, домашните и промишлени циркулационни помпи за климатични мрежи са подобни на дренажните системи.

Те се състоят от следните елементи:

• черупка - като правило тя е изработена от неръждаема стомана, за да се избегне корозията;
• ротор - често се прави от керамика по същите причини;
• вал - носещ се с колело с остриета, което осигурява поток от вода или друга течност в тръбите.

Роторът е снабден с електродвигател. Остриетата поемат течността, подавана през входната тръба, и я вкарва в изхода. По този начин е възможно да се преодолее хидравличното съпротивление, което се случва в сложните секции на тръбите, и да се осигури подаването на охлаждаща течност към всички елементи на отоплителната система.

Предимства на оборудването

В съвременните специализирани магазини се продават различни помпи за отоплителни системи. Те се различават една от друга в цената, работното напрежение (220 или 12 волта) и други технически характеристики.

Въпреки това, независимо от разнообразието, модела и модификацията, отоплението с помпа има много предимства. Най-важните характеристики на такива конструкции са дадени в таблицата.

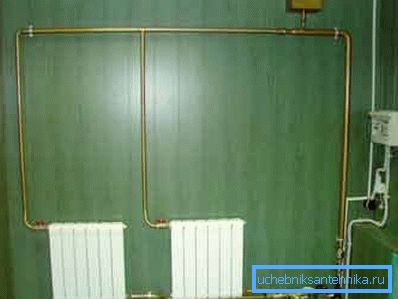

Дори ако изграждате гравитационна отоплителна система, можете да инсталирате допълнителна отоплителна помпа, която ще увеличи производителността на мрежата, ако е необходимо (например, ако външната температура е твърде студена).

Обърнете внимание! Отоплителните системи с циркулационна помпа са летливи. Това означава, че те ще работят само когато електричеството се доставя на къщата. За да се избегне замръзване в случай на скъсване на тел или прекъсване на електрозахранването, се препоръчва да се монтира акумулаторна UPS за отоплителна помпа, която да позволи последната да работи за известно време. Ако в района ви има чести прекъсвания на електрозахранването, дизеловият генератор ще ви помогне. Такава помпена станция за отопление ще бъде напълно автономна.

Видове помпи

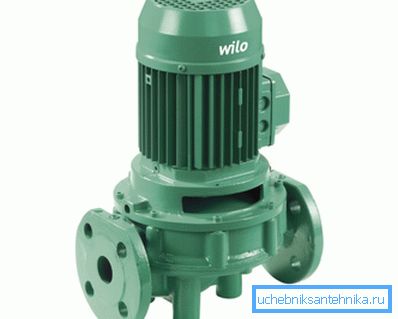

Оборудване от "сух" тип

Както подсказва името, особеността на такива помпи е, че роторът, който избутва течността, не влиза в контакт с него. Работният елемент на устройството е отделен от електрическата част чрез специални уплътнения, които са добре полирани и регулирани, за да се предотврати изтичането.

Сухата помпа за отопление има много голям капацитет, но поради наличието на уплътнения, тя генерира много шум по време на работа.

По време на експлоатацията си е необходимо да се вземат предвид и следните характеристики:

1. Сухата помпа може да се монтира само в отделна стая - котелно помещение. В противен случай вибрациите и шумовете ще направят неприятното да намерите хора в стаята, където са монтирани.
2. По време на работа, роторът създава въздушна турбуленция около капака на помпата. Вдигат прах, който може да попадне в устройството и да счупи запечатването на О-пръстените.

За да се избегне това, е необходимо да се поддържа чистотата в котелното помещение и да се закупят модели на помпи със специален хидравличен слой - воден филм между уплътненията, който улавя праховите частици и не им позволява да се въртят в ротора.

Топлинните помпи на сух тип са разделени на няколко вида:

• вертикално - при този тип оборудване валът на мотора е вертикално разположен (такива единици се използват в случаите, когато е необходимо да се изпомпва голям обем топлоносител);
• конзолата - клонка, която захранва вода, се намира от външната страна на "охлюва", а изходът - от диаметрално противоположния край на тялото;
• блок - водата навлиза в помпата в посока на своята ос и се изтегля радиално.

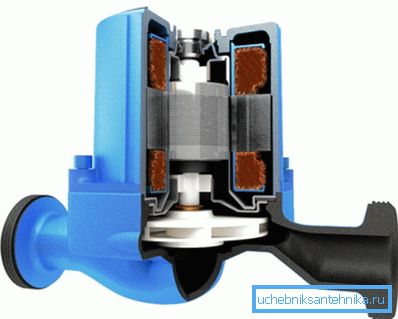

Мокро оборудване

особеност этого типа насоса состоит в том, что ротор и лопатки омываются теплоносителем, который перекачивается по системе. При этом сам электродвигатель отделен от рабочего органа специальным стаканом, заполненным смазкой, которая не дает воде или антифризу залить электрическую часть прибора.

В отоплителната система е инсталирана "мощна" помпа, ако дължината на тръбопроводите и броят на радиаторите са малки. Подходящ е за малки къщи, вили и градски апартаменти.

Въпреки ниската мощност, описаното устройство има много други предимства:

• работи почти тихо;
• не изисква сложна поддръжка;
• лесен за ремонт;
• с негова помощ лесно се променят параметрите на работата на отоплителната мрежа.

Най-важният недостатък е малкият коефициент на ефективност. Това е свързано с факта, че е конструктивно невъзможно да се увеличи скоростта на ротора и същевременно да се осигури подходящо ниво на запечатване на стъклото.

Съвет! Каквито и отоплителни помпи да инсталирате вкъщи, уверете се, че разполагат с електронна схема за управление на режимите на работа. Така че можете да комбинирате всички климатични съоръжения в една мрежа и да ги управлявате от един контролен панел. Това позволява не само да се постигнат най-удобните условия в къщата, но и значително да се спести от заплащането на енергия.

Избор на помпено оборудване

Изчисляване на технически параметри

Изборът на конкретен тип и мощност на помпата за отоплителната система е необходимо, като се имат предвид техническите характеристики и характеристики.

На първо място, трябва да знаете колко топлинна енергия е необходима, за да осигурите комфорт на обитателите на къщата по време на студения сезон.

Обикновено се вземат предвид следните фактори:

• преобладаващите климатични условия в района, където е разположена структурата;
• материал, от който са направени различни структурни елементи на сграда;
• Наличие на изолация и материали, използвани за това;
• вида и производителността на вентилационната система на жилището.

Резултатът от изчисленията, обикновено извършени от специалисти по отопление, е количеството, характеризиращо обема на топлоносителя, който трябва да циркулира през тръби и радиатори. Измерено е в кубически метри вода на час.

Също така е необходимо да се изчислят характеристиките на налягането. Тоест каква е стойността на хидравличното съпротивление на всички тръби и оборудване, инсталирани в инженерната мрежа. По правило, при средна дължина на системата, тази цифра е от 2 до 4 метра водна колона.

Друг важен фактор, влияещ върху избора на електрическо оборудване, е капацитетът на котела. Тук е необходимо да се определи зависимостта на мощността на оборудването от дебита на водата и разликата в нейните температури в изходящите и нагнетателните дюзи.

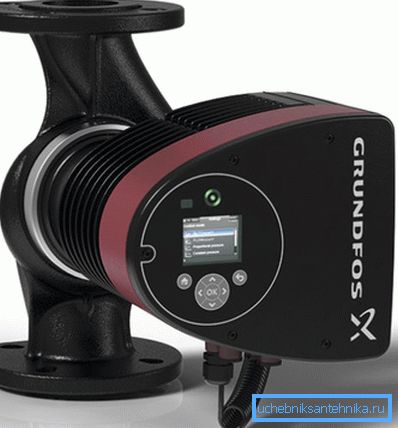

Във всеки случай, препоръчително е да се даде предпочитание на регулиращите помпи. Така че можете ръчно или чрез електронни устройства да промените мощността и производителността на помпата в зависимост от външните условия и натоварване.

Полезни опции

Большая часть насосов различных производителей похожа между собой по конструкции и техническим параметрам. надеждност также обычно на высоте. Поэтому для того, чтобы каким-то образом выделить свою продукцию среди моделей конкурентов, известные бренды оснащают оборудование различными дополнительными устройствами, повышающими комфорт и эргономичность их использования.

Обмислете най-често:

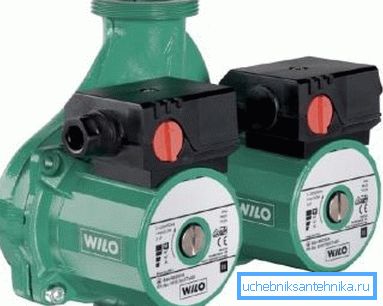

1. Двойно помпено оборудванеТези устройства се използват за загряване на големи площи от жилищни сгради или търговски помещения. Те могат да изпомпват значително количество течност. Освен това, в случай на единична повреда на двигателя, системата ще остане в експлоатация, като използва втора помпа в комплекта.



2. Устройства, оборудвани с таймер и термостат, Такива модули се инсталират в отоплителни мрежи с котли за косвено отопление. В този случай изходът на помпата (брой обороти) варира в зависимост от температурата на входящата охлаждаща течност. Колкото по-горещо е, толкова по-бавно е циркулацията. Таймерът ви позволява да изключите помпата в момент, когато не трябва да се използва (например през нощта или в работно време).

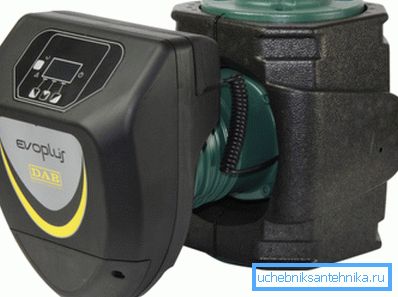

3. Оборудване с честотен преобразувател, Той се инсталира само в сложни отоплителни системи, където дебитът на охлаждащата течност в различните елементи на мрежата не е еднакъв.

Такива помпи могат независимо да променят оборотите на двигателя в зависимост от командите от контролера. В случай на електронна повреда, режимите се превключват ръчно.

Процедура по самоинсталиране

Монтирането на помпата за отоплителната система е подходящ и сложен процес, но ако се чувствате уверени в способностите си и притежавате съответните знания, никой не се намесва в работата сами.

Първо, уверете се, че имате следните инструменти и материали:

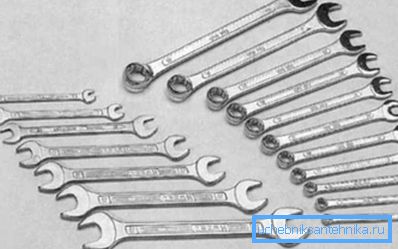

• набор от ключалки с различни размери (или два инструмента с променливо разстояние между роговете);

• by-pass - специална тръба, с помощта на която е монтиран байпасен тръбопровод, който позволява поправката и смяната на помпата, без да се източва охлаждащата течност и да се спира климатичната система;
• филтри - предпазва скъпото оборудване от повреди от твърди частици, които понякога се намират в охлаждащата течност;

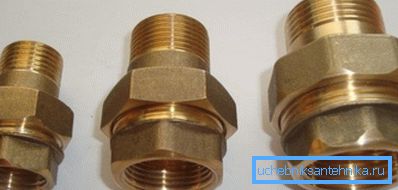

• сгоны-«американки» - для соединения полимерных трубопроводов с входящими и выводящими патрубками насоса;

• обратный клапан - препятствует обратному выбросу жидкости в подающий трубопровод.

Самият процес на инсталиране се състои от следните стъпки:

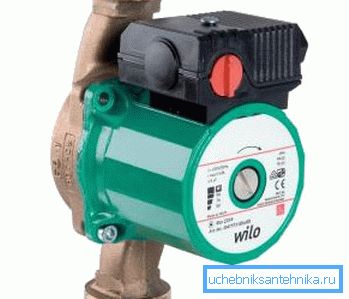

1. Необходимо е да се закупи помпа, чиято мощност съответства на техническите характеристики на инсталираната отоплителна система. Най-добрият избор за битови отоплителни системи ще бъдат тристепенните центробежни помпи, които по време на работа правят малко шум, но могат да изпомпват достатъчно големи количества охлаждаща течност.

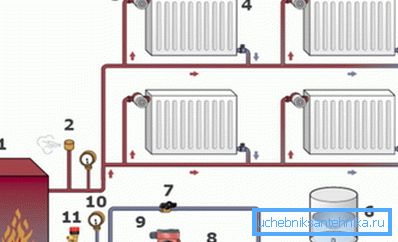

2. Инсталацията трябва да се извърши на участък от тръбопровода, който транспортира вече охладената охлаждаща течност към котела (така наречения връщащ поток). Тук температурата на водата е по-ниска, отколкото веднага след излизането от котела, така че помпата ще продължи по-дълго.

Обърнете внимание! При системи с циркулационна циркулация на циркулацията, разширителният резервоар - тип мембрана - също е свързан към тръбопровода за връщане, а не към централната тръба, както при гравитационните вериги.

1. Преди монтажа не забравяйте да изключите уреда за битово отопление у дома и да изключите спирателните вентили на входящите и изходящите му дюзи. След това помпата е инсталирана. Свържете го с необходимите тръби с помощта на "американски" шофиране. Не забравяйте, че валът на мотора трябва да бъде ориентиран строго хоризонтално (с изключение на видовете вертикални помпи). В противен случай лагерите ще бъдат подложени на повишено натоварване, в резултат на което помпата бързо ще изпадне. За да се избегнат течове, вместо класически гумени уплътнения, се препоръчва използването на гумени уплътнения с паронит - устойчиви на топлина с добавяне на азбест.
2. Ако се използва затворена отоплителна система, трябва да се монтира възвратен клапан, за да се избегне връщането на течността към захранващия тръбопровод.

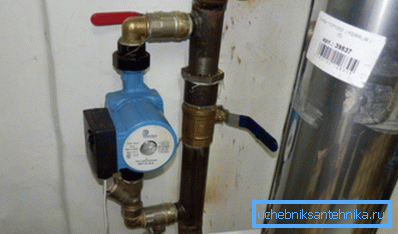

3. Помпата трябва да бъде свързана чрез подходящ спирателен вентил. В този случай лесно можете да блокирате течението на течността, ако трябва да поправите или подмените електрическото оборудване. За да не се прекъсне работата на климатичната мрежа, се препоръчва да се инсталира байпас - байпас на тръбата (също и с кран), през който течността ще тече по време на отстраняването на помпата.

заключение

След като сте запознати с горепосочения материал, не е трудно да изберете и инсталирате подходяща помпа за отоплителната система.

Ефективността на климатичното оборудване обаче зависи от други елементи от него:

• бойлер,
• радиатори,
• тръби,
• разширителен резервоар за отоплителната система,
• сензори и т.н.

Можете да научите повече за това от видеоклипа, публикуван в тази статия.
