Пълнене на отоплителната система с охлаждаща течност: как да

За изграждането на отоплителна система за къща или апартамент е необходим отоплителен котел, отоплителни радиатори и тръбопроводи, които свързват всички елементи към една мрежа. Той обаче няма да функционира без охлаждаща течност, която прехвърля топлинната енергия, генерирана от изгарянето на гориво във въздуха в помещението. Следователно, в края на инсталацията или ремонтните работи, винаги има въпрос как да се напълни отоплителната система с вода или друга подходяща течност. Инструкцията, посветена на този въпрос, е дадена по-долу.

Необходимост от пълнене и изхвърляне на течности от отоплителната система

На първо място, нека видим какво охлаждащата течност се изпуска от отоплителната система.

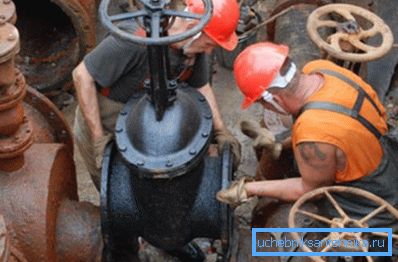

Често е необходимо да се отстранява вода от тръби за рутинна поддръжка. Особено това се отнася за апартаменти, свързани с централизирани отоплителни системи. През летния период се извършват подмяна на спирателни и контролни клапани, извънбордови тръбопроводи и т.н.

Но ако живеете в частна къща, източването на охлаждащата течност не се препоръчва поради следните причини:

1. Когато водата се зарежда отново, системата трябва да бъде отново отведена, Това събитие е дълго и обезпокоително, защото всеки собственик иска да го избегне.
2. Липсата на вода при някои видове нагревателни батерии (например стомана) води до бърза корозия, Ако източвате водата от системата през лятото, подгответе за ранната подмяна на отоплителните радиатори у дома.
3. Ежегодното изваждане на охлаждащата течност изисква закупуването на нова, Специалната антифриз или специално подготвената вода е доста скъпа, така че това води до неоправдано увеличение на оперативните разходи за поддържане на отоплителната система.

Редът на изливане на течността в отоплителната система

Подготвителни операции

Независимо дали започвате нова, самостоятелно монтирана отоплителна система или я напълнете с охлаждаща течност след края на топъл сезон или ремонт, задължително трябва да подготвите инженерна мрежа за работа.

Процедурата е следната:

1. Изплакване на тръбопровода. Това действие е задължително преди стартирането на нова отоплителна система. В противен случай, стърготини, матраци и други отпадъци могат да повредят използваното отоплително и помпено оборудване. Ако вашата климатична мрежа вече е започнала и функционира успешно, достатъчно е да почиствате тръбите и батериите на всеки две години.

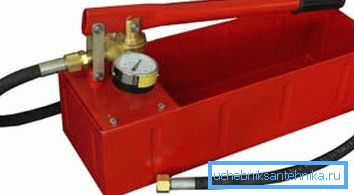

2. Хидравличен тест. Преди да запълните отоплителната система с вода, е необходимо да се извърши кримпване. За тази цел се използва специално устройство, което запълва тръбите и радиаторите със сгъстен въздух.

Необходимо е да се изпомпва натиск, докато стойността му е с 25% по-голяма от изчислената стойност. Стандартното падане на този индикатор не трябва да бъде повече от 1% за 15 минути работа.

1. Премахване на недостатъците. След кримпване, трябва да проверите всички връзки за течове и да ги поправите в случай на откриване.

Обърнете внимание! Запечатването на течове не е толкова за минимизиране на потока на охлаждащата течност, но и за предотвратяване на образуването на въздух в тръбите и радиаторите, които причиняват невъзможност за работа или ниска ефективност на отоплението.

Избор на типа охлаждащ агент

Най-често водата се използва като топлоносител. Възможно е обаче да се използва и антифриз, който не замръзва, когато температурата на околната среда падне под нула. Има много други предимства, но цената му е доста висока. Най-често антифризът се използва в отоплителните системи на малките сгради.

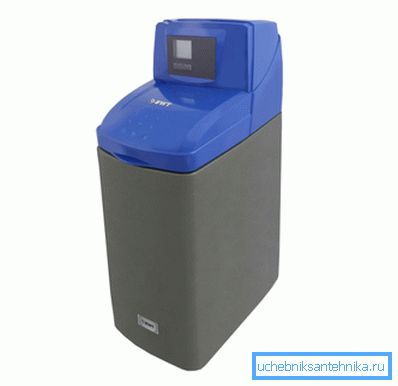

Не забравяйте, че запълването на отоплителната система с вода изисква нейната предварителна подготовка. Течността трябва да бъде освободена от разтворени соли и въздух в нея, за които е възможно да се използват химикали и реагенти на пазара.

Съвет! Не се препоръчва използването на чешмяна вода като отоплителна среда на отоплителната система. Той съдържа голямо количество калций и други минерали, които, натрупани на тръби и батерии, в крайна сметка ще доведат до неактивно отопление. Също така в чешмяната вода се разтваря голямо количество кислород, което причинява въздушното бластиране.

Дали да използвате специално подготвена вода или антифриз за пълнене зависи от вас. Но във всеки случай е необходимо да се изчисли правилно обема на течността, необходим за извършване на тази процедура.

Определяне на количеството използвана охлаждаща течност

Запознайте се с количеството вода или антифриз, които ще са необходими за напълване на отоплителната система, е необходимо, за да изберете правилно оборудването за пречистване на водата с желаното изпълнение или предварително да закупите определено количество специална течност.

За да извършите изчисленията, трябва да изясните следните данни:

• обема на водата, поставен в бойлера (OC), една част от инсталираните отоплителни радиатори (Op) и разширителния резервоар от отворен или затворен тип (OB) - всички фигури са налични в придружаващата документация за изброеното по-горе оборудване;
• обемът на водата, която се поставя в тръбите (От) - за това трябва да използвате специална директория на сградата, където се намира тази информация, или да изчислите желаната стойност чрез следните формули:

S =? * R2, където:

• S е напречното сечение на тръбата;
• ? - константа, равна на 3,14159;
• R е вътрешният радиус на тръбата.

От = S * L, где:

• От - необходимото количество течност в тръбата;
• S е площта на напречното сечение, установена с горната формула;
• L - дължина на всички инсталирани тръбопроводи.

Общият обем на водата се изчислява по следната формула:

Общи = ОК + (или * s) + За + От, къде

c е броят на инсталираните радиаторни секции.

Съвет! Въпреки факта, че водата и антифризът не се свиват, препоръчително е да закупите 10-15% повече течност, отколкото обема, който сте получили благодарение на изчисленията. Такъв марж ще покрие грешката при изчисленията.

Изливане на вода

След като сте завършили промиването, сте проверили тръбите и сте снабдявали достатъчно охладител, можете да започнете да зареждате отоплителната система. Това ще помогне на вибриращата помпа да запълни отоплителната система.

Не забравяйте, че това е най-важният етап от процеса на инсталиране на климатичната мрежа, поради което всички операции трябва да се извършват внимателно и внимателно.

Процедурата се състои от няколко последователни етапа:

1. Още веднъж, всички стави се проверяват за течове и снижаване на налягането.

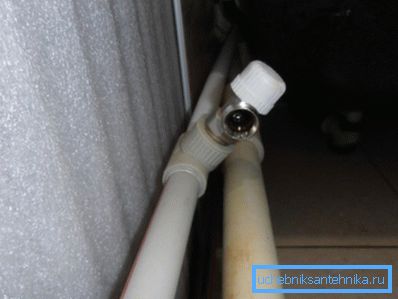

2. Затварящият клапан, който отвежда течността от отоплителната система, е затворен. Това ще ви помогне да избегнете непродуктивния поток на охлаждащата течност.

1. Проверете функционирането на въздушните клапани. Ако тяхното изпълнение е слабо, по-добре е да завъртите напълно съответното устройство (Maevsky кран) и да го върнете на мястото след завършване на пълненето. Освен това, със същата цел, можете да отворите крана някъде в горната част на системата, което ще съкрати времето за изтичане на въздух от тръбите и батериите.
2. Пълненето трябва да се стартира чрез спирателен вентил, който е най-близо до котела.
3. Уверете се, че водата или антифриза се доставят при най-ниската възможна скорост. Това ще позволи въздухът, останал в тръбите, да излезе през предварително отваряните клапани. В противен случай е възможно създаването на щепсел.

1. Тъй като тръбите се пълнят, е необходимо да се блокират тези клапани и клапани, през които охлаждащата течност започва да се налива. Именно за това трябваше да се купи с известна разлика.
2. Зареждането на системата може да се извърши не веднага, а на части: започвайки от първия етаж и завършвайки с най-високите точки.

Пълна проверка на качеството

При изчисляване на необходимия обем на топлоносителя е желателно тази цифра да се определи не само за цялата система, но и за нейните отделни секции. В резултат на това можете по-точно да контролирате степента на запълване на отделните елементи на климатичната мрежа.

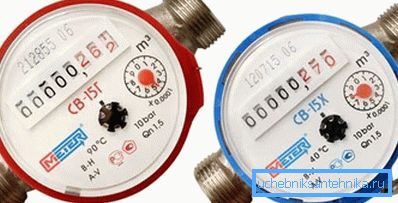

Освен това може да се монтира течен дебитомер на входния отвор.

По този начин ще знаете точно колко вече са влезли в тръбите:

• ако е по-малко от изчислената стойност - въздухът е натрупан в тръбите, е необходимо да се определи местоположението на корк и да се елиминира;
• ако има повече - някъде има изтичане през свободна връзка или отворен клапан.

Пускане в експлоатация на отоплителната система

Премахване на въздушните отпадъци

Завършването на пълното зареждане на отоплителната система може да продължи с пускането й в експлоатация. Преди това, обаче, трябва да премахнете въздушните отпадъци от цялото инсталирано оборудване.

Това се прави, както следва:

1. Въздухът се изважда от главната тръба на котела. За тази цел се използва въздушен клапан, монтиран на отоплителното оборудване.
2. Ако системата има помпа за принудителна циркулация на вода, тя също трябва да изсмуче въздух. За тази цел в предната му част се използва въздушен клапан.

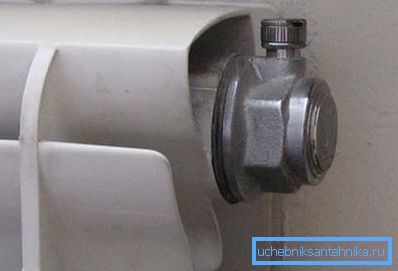

3. Следващият етап е премахването на въздушните контакти от радиаторите. Това трябва да се направи с всяка инсталирана батерия, като се започне от първия етаж и завърши с най-високата. Това се прави просто: с ключа Majewski или с отвертка е необходимо да изключите Maevsky крана и да го държите така, докато водата изтече от дупката.

1. Обратната линия се проверява. За тази цел се използват и вентили, монтирани в определени участъци на тръбата. Вентилът на шлюза на моста между тръбопроводите за захранване и отвеждането трябва да бъде затворен.
2. След приключване на работата по изсушаването е необходимо да оставите системата да престои около 2 часа, след което стартирайте котела.

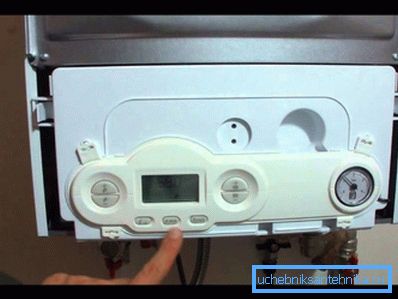

Стартиране на котела

Преди да включите нагревателя, е необходимо да стартирате помпите, които циркулират течността. Те трябва да работят в продължение на няколко часа. В същото време налягането на течността трябва да бъде около 2 атмосфери.

Съвет! Използвайте това време, за да проверите системата отново за течове. Ако има такава - помпата трябва да бъде спряна, да се запечатат връзките и отново да се напълни водата.

Всички стартиращи работи трябва да се извършват при положителна температура в помещенията. В противен случай, образуването на лед, който ще повреди тръби, помпи и радиатори за отопление.

заключение

Пълненето на течната охлаждаща течност е решаващо стъпало за пускане на отоплителната система в действие. От правилността на всички произведения зависи колко ефикасно и икономически ще работи. Можете да научите повече за това от видеоклипа по-долу.
