Пластинтов радиатор: дизайн на устройството, принцип на

Алтернатива на конвенционалните секционни, панелни и тръбни модели е т.нар. Плоча радиатор. Проектирането му осигурява ефективен пренос на топлината на значителна дължина на тръбопроводите, което позволява ефективно използване на такива продукти не само в жилищни сгради, но и в обществени сгради и индустриални обекти.

В тази статия ще говорим за характеристиките на пластинковите модели, както и за техните основни предимства и недостатъци.

Описание на продукта

Конструкция устройства

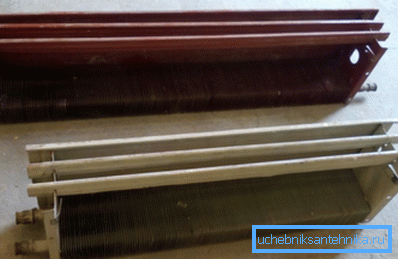

Старите радиатори за топлинна енергия в СССР бяха използвани почти на равна нога с обикновените чугунени батерии. Те са инсталирани в училища, поликлиники, обществени институции - т.е. където е необходимо да се загрява достатъчно голям обем въздух.

Досега дизайнът на такива устройства е леко подобрен (предимно чрез използването на съвременни материали), но цялостната схема остава непроменена:

• Основата на системата е U-образна изпъкнала тръба, по която се движи охладителната течност, На входа и изхода са монтирани кранове, които позволяват да отрежат радиатора от системата.

Обърнете внимание! Използват се най-често срещаните обикновени клемни клапани, тъй като няма нужда да се регулира потока на охлаждащата течност, но е необходима максимална надеждност.

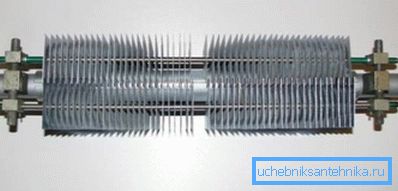

• Тръбите за пренос на топлина се поставят върху тръбата, Те могат да бъдат направени от същия материал като самата тръба или могат да бъдат направени от друг метал.

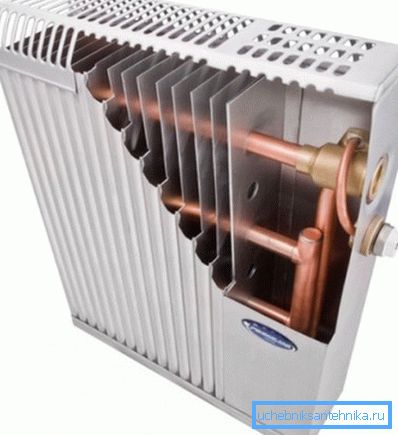

• Най-често тази цяла система се сглобява в метална обвивка с тънки стени, чиято основна функция е да предпазва топлообменнитеците от прах, от драскотини и изгаряния, когато са в контакт с нагревателя, човек се спасява, Отворите за изхода за горещ въздух са направени в горната част на тялото.

Принцип действия

Такава система е съвсем проста:

• Топлоносителят (гореща вода или високотемпературна пара) се движи през тръби под налягане до 20 атмосфери. В същото време, висока скорост на движение води до леко понижаване на температурата на охлаждащата течност при движение по протежение на контура.

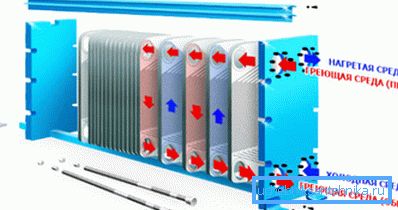

• Когато минава през секция с топлообменници, водата дава енергия на плочите. Тези от своя страна бързо се нагряват до висока температура.

• Студеният въздух навлиза в корпуса на радиатора през отворите в долната част.

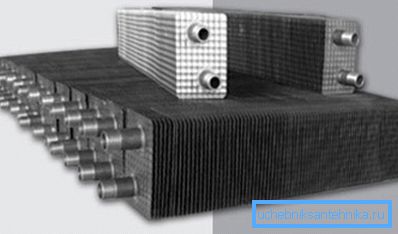

• Значителна площ от плочите улеснява преноса на топлина, тъй като те практически влизат в контакт с въздуха с цялата повърхност.
• След като температурата на въздуха се покачи, тя се издига и напуска корпуса през отворите в капака.

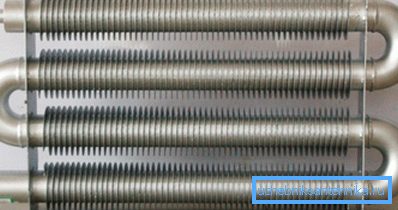

Обърнете внимание! Съществуват и модели с отворена рамка, но ефективността на тяхното функциониране е по-ниска поради определен процент топлинни загуби.

Процесът на вертикално движение на въздуха по време на пренос на топлина се осъществява непрекъснато и се нарича конвекция. Същите отоплителни устройства често се наричат ​​конвектори.

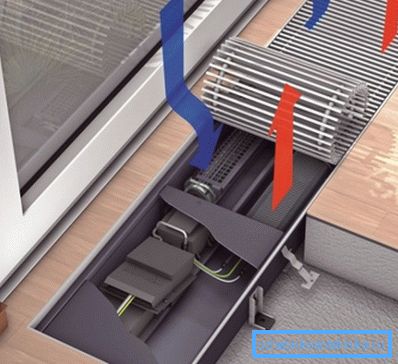

Трябва да се отбележи, че не винаги е достатъчно естествено увеличаване на въздуха. В този случай в долната част на корпуса е монтиран вентилатор, който осигурява движението на въздушните маси. От една страна, цената на отоплението нараства в същото време поради използването на допълнителна електроенергия, но от друга страна, ефективността също се увеличава значително.

Основните сортове

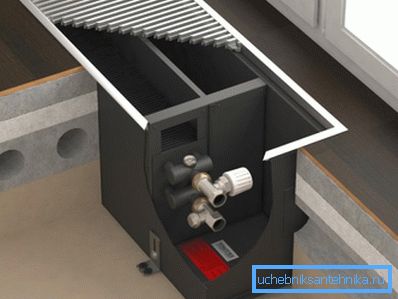

Към днешна дата пазарът предлага няколко разновидности батерии тип "плочи".

Те могат да бъдат разделени условно на няколко основания:

Предимства и недостатъци

Търсенето на нагреватели с плочки за радиатори за търговски и обществени недвижими имоти се обяснява с обективните им заслуги:

• Първо, високата скорост на охлаждащата течност дава възможност за изграждане на дълги вериги с минимални загуби на енергия.
• Второ, липсата на вътрешни връзки прави системата изключително надеждна: правилно сглобената верига без течове и скъсвания трябва да издържа на налягането при изпитване под налягане до 40 атмосфери.

• На трето място, безспорното предимство е ниската цена на продуктите и компонентите за тях, поради простотата на дизайна. Това се отнася преди всичко до термостати, които функционират съгласно принципа на дозиране на потока на охлаждащата течност.

Разбира се, има недостатъци:

• От една страна, външността на радиаторите оставя много да се желае, тъй като кутийките не се отличават от оригиналността на дизайна.
• От друга страна, ако извадите корпуса, перките на топлообменниците ще бъдат запушени с прах, което значително ще намали ефективността на отоплението.

Съвет! Дори и затворената батерия трябва да се почиства периодично с прахосмукачка, като се премахват замърсителите от изходите на горната част на корпуса.

Заключение

Пластинчатият стоманен радиатор е достатъчно прост, но ефективен дизайн. Използвайте го не винаги навсякъде, но там, където трябва бързо и ефективно да затоплите голяма площ, то със сигурност ще бъде подходящо. Можете да научите повече за характеристиките на тези батерии, ако отделите време за гледане на видеоклипа в тази статия.
