Пещ с бойлер - характеристики на устройството

Към днешна дата има много възможности за отопление на селски къщи, по-специално популярната опция е да се използва печка с бойлер. Това устройство съчетава предимствата на отоплението на котела и пещта. По-долу ще разгледаме устройството на пещта с котел, както и ще разглобим прости схеми за такова отопление, които могат да се реализират самостоятелно.

Защо да използвате пещ с котел

Отоплението в пещта е доста икономично и много популярно в населените места, където няма газ.

Има обаче един сериозен недостатък: помещенията се нагряват неравномерно, което води до следните проблеми:

• Отдалечените стаи могат да останат студени, ако не се отопляват с електрически нагреватели, което изисква допълнителни финансови разходи.
• Тъй като няма термична завеса, която създава отоплителни радиатори, прозорците са постоянно замъглявани и дори покрити със слана.

За да се реши този проблем, не е необходимо да се купува отоплителен котел. Можете просто да оборудвате съществуващата печка с топлообменник, от който да свързвате помещенията. Всичко това може да се направи дори и със собствените ни ръце, без помощта на специалисти.

Монтаж на отоплителна система

Инсталация на топлообменника

Можете да инсталирате топлообменника във всяка фурна, например, може да бъде отопление, готвене, просто отопление или дори камина. Основното е да се направи топлообменник с подходящ размер, така че да се впише в пещта или да се намира зад пещта, което е по-предпочитано.

Освен това топлообменникът трябва да отговаря на следните изисквания:

• Трябва да има максимална разлика в нивата между входа и изхода.
• Повърхността на намотката трябва да бъде колкото е възможно по-голяма.
• Дизайнът не трябва да пречи на натоварването на горивото или на запалването.

За производството на бобина е по-добре от топлоустойчива неръждаема стомана. В този случай експлоатационният живот на продукта ще бъде много по-висок. Най-добрият материал за тези цели е дебелостенната безшевна тръба.

Съвет! Като топлообменник може да се използва конвенционална чугунена батерия. Единственото нещо, което трябва предварително да се измие и почисти.

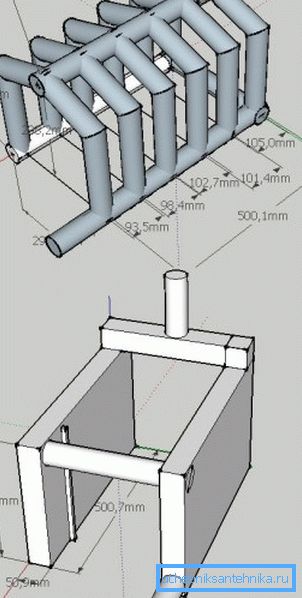

Топлообменникът може да бъде изработен самостоятелно, ако има опит с работа със заваръчна машина или може да бъде поръчан от заварчик. Основното е да начертаете правилно чертеж, показващ всички размери в милиметри.

Трябва да се има предвид, че капацитетът на котела ще зависи от размера на намотката. Освен това е необходимо да се осигури разстояние от най-малко 5-6 mm между стените на пещта и намотката, предназначени за термично разширяване на устройството.

Съвет! Ако тухлената пещ е изградена от нулата, препоръчително е тя да бъде проектирана така, че продуктите от горенето да влизат в комина с възможно най-ниска температура. В края на краищата, колкото повече те дават топлина в пещта, толкова по-голяма е неговата ефективност. Изготвянето на проекта е най-добре възложено на специалисти с опит.

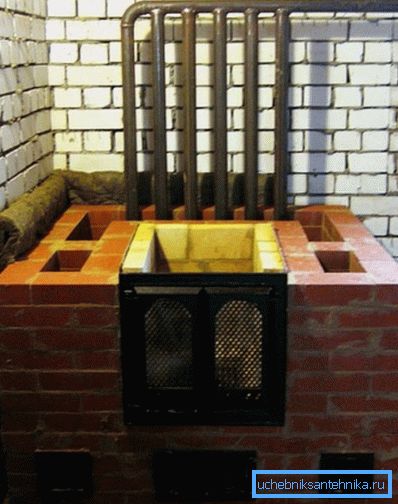

Когато инсталирате намотката в завършена фурна, тя трябва да бъде частично разглобена. Трябва да направите това внимателно, така че по-късно няма проблеми в събранието.

уговорка

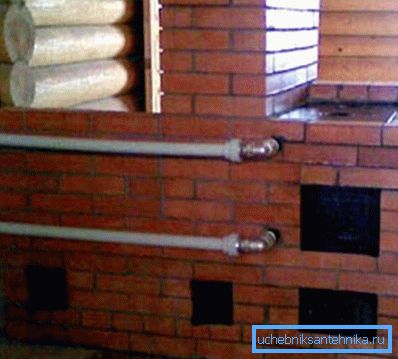

След като пещта за твърдо гориво е оборудвана със серпентина, тя ще стане обикновен бойлер. Ето защо всички последващи действия по подреждане на отоплението нямат особени характеристики. Включително най-разпространеното оформление на тръбата, което в зависимост от характеристиките на стаята може да бъде от два типа:

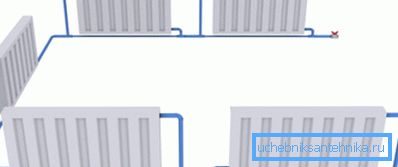

Една тръба схема системы отопления выглядит следующим образом:

• Свързаната към печката електрическа верига с нагревател за вода се издига вертикално нагоре. В същото време в горната си точка е монтиран разширителен резервоар. По този начин се формира колектор на овърклок. В случай на принудителна циркулация на охлаждащата течност колекторът за претоварване не е монтиран.
• От разширителния резервоар веригата се спуска надолу и около периметъра на помещението. В този случай радиаторите за отопление се свързват последователно. Освен това, всеки радиатор трябва да има байпас, който ще позволи да се регулира отоплението на батериите.

Обърнете внимание! За да се осигури естественото движение на вода, е необходимо да се осигури постоянно пристрастие в системата.

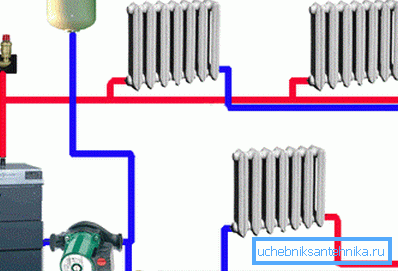

Двутръбни разводка немного сложней.

Като правило схемата изглежда така:

• Към котела е свързана циркулационна помпа.
• След това към помпата е свързана тръба, през която се извършва окабеляване към разширителния резервоар и останалата част от системата.
• Водопроводът минава през къщата и завършва на последния радиатор. В същото време към него са свързани само входните съединения на всички радиатори.
• От първата в отоплителната верига започва да изтича дренажната тръба, към която са свързани изходните връзки на всички батерии.
• Крайната точка на изпускателната тръба е входът на серпентината.

В такава схема може да участва един колектор, който ще позволи извършването на няколко паралелни разпределения, които могат да се изискват в голяма къща. Трябва да се има предвид, че цената на такава схема е най-висока, така че е безполезно да се монтира в малки помещения.

Тук, всъщност, и цялата инструкция за инсталиране на отопление на водата в присъствието на обикновена пещ с твърдо гориво в къщата.

заключение

Пещ с бойлер за вода дава възможност значително да се спести и опрости подредбата на отоплението на водата в корпуса. Най-важното в този случай е да направите правилно и да инсталирате намотка във фурната. Останалата част от работата, както вече бе споменато по-горе, се различава малко от инсталирането на отоплителна система с конвенционален котел.

От видеото в тази статия можете да получите повече информация по тази тема.
