Отоплителни камини. отоплителна схема. сортове устройства с

Някои собственици на селски къщи вместо утилитарен и не много естетичен бойлер, отопление на охлаждащата течност, предпочитат алтернативни начини на отопление. Камината за отопление на къщата става все по-популярна.

В допълнение към комфорта, създаден от открит пламък, тези устройства могат ефективно да затоплят въздуха за канализационна система или вода за радиатори. Инструкции за подреждането на такава климатична мрежа са дадени по-долу.

Обща схема на отопление

Въпреки огромния брой различни климатични съоръжения, камините за отопление на къщата не губят популярността си. Освен това, благодарение на техническите подобрения, такъв дизайн се превърна не само в изключителен елемент на дизайна на помещението, но и в ефективен начин за отопление на всички помещения на жилището.

Отоплителната камина може да повиши температурата на въздуха не само в стаята, където е инсталирана, но и в съседните (дори ако къщата има таван или втори етаж).

За решаването на този проблем се използват агрегати, които позволяват организирането на:

• отопление на въздуха - отопляемият въздух през специално оборудвани въздуховоди излиза в други помещения;
• отопление на водата - отворен огън загрява охлаждащата течност в специален резервоар или серпентина, след което течността се транспортира през тръби към радиаторите (както при схемата за класическо отопление).

Обърнете внимание! Ако имате намерение да инсталирате табелка в горната част на камината, тя може да се използва дори и за готвене. Не забравяйте в този случай да се погрижите за качествена вентилация, в противен случай миризмата на пържена риба или месо ще се разпространи в цялата къща.

Нека да разгледаме по-подробно какви камини за отопление се използват в момента.

Видове устройства

С отворена камина

Обсъждайки отоплението и камините, препоръчително е да започнете с класическите опции - проекти с отворена камина. Те отдавна са източник на топлина, но сега липсата на такова решение е очевидно: устройството няма да може да загрява дори средна стая, да не говорим за съседни.

Това се дължи на изключително ниската ефективност. Като организирате отоплението на къщата с камина с отворена камина, трябва да сте подготвени за това, че повече от 80% от топлинната енергия се изпарява в комина и само 20% отиват за отопление.

Освен това поддържането на пламъка в откритите камини ще изисква два пъти повече гориво (чиято цена е достатъчно висока), отколкото за нагреватели с затворена камина. Също така, в помещението, в което е монтирано съоръжението, е необходимо да се осигури притокът на необходимото количество чист въздух, който участва в процеса на изгаряне.

Не забравяйте правилата за пожарна безопасност.

Съответната инструкция гласи:

1. Не можете да оставите огъня в пещта дълго време (през нощта или в отсъствието на собствениците в къщата).
2. Подовото покритие в близост до отоплителното устройство трябва да бъде покрито с някакъв незапалим материал (особено ако за отопление се използват дървени камини, от които пепелта може да падне без невнимание).

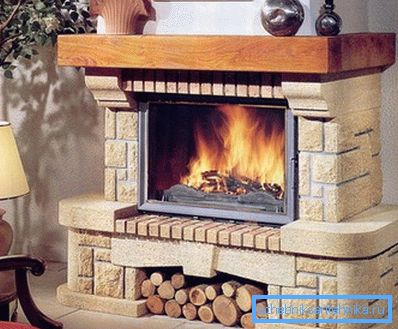

С затворена камина

Такива отоплителни камини за дома имат някои предимства:

1. Висока ефективност. Повече от три четвърти от топлинната енергия, генерирана в резултат на изгарянето на гориво, се използва ефективно.
2. Може да се използва като допълнителен или резервен източник на топлина в къщата.
3. Пещните камери са изработени от високоякостен материал, който има голяма термична инерция. Те перфектно издържат на силни температурни колебания, устойчиви на корозия и продължително нагряване на помещението след горенето на дърва за огрев.
4. Отвън, горивната камера е защитена от топлоустойчиво стъкло, способно да издържа на нагряване до + 800 градуса по Целзий. Той е фиксиран така, че е удобно да се зарежда гориво в камината.

Обърнете внимание! Отоплението в камината в къщата трябва да осигурява производство на около 1 kW топлинна мощност за 4 m 2 пространство. Освен това площта на помещението, където е инсталирана нагревателя, трябва да бъде най-малко 45 m 2.

Като се има предвид необходимостта от кислород за поддържане на пожара, в стаята трябва да се монтира ефективна вентилация. Обемът на притока се изчислява, както следва: да се произведе 1 kW топлина, 10 m3 въздух

Това означава, че ако камината генерира 5 kW топлина, въздушният канал с вентилатора трябва да осигури поток от 50 m3.

Огромното предимство на разглежданите проекти със затворена камера е, че при инсталирането на допълнително оборудване те могат да затоплят въздуха не само в помещението, където са инсталирани, но и в съседните помещения. И вие можете сами да изградите всичко, без да привличате скъпи специалисти.

Изграждане на отопление с камина

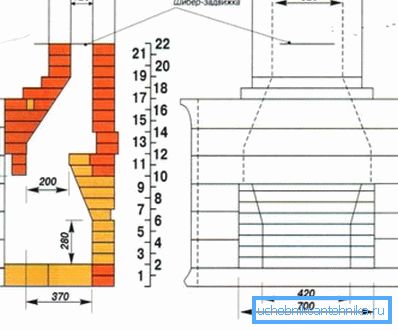

Преди да затоплите къщата си с камина, трябва внимателно да разберете принципите на работа и дизайнерските характеристики на класическата версия на описаното устройство.

Така че, каква е обикновена камина:

1. Основният елемент е пещта, над която има комин, през който се изхвърлят вредни продукти от изгарянето. Площта на своето напречно сечение трябва да бъде най-малко 10% от площта на горивната камера. В този случай класическият галванизиран комин трябва да бъде свързан към коминния канал на камината на разстояние не по-малко от 5 метра.

1. Мястото на съединението на тръбата и самата камера, където се извършва изгарянето на дърва за огрев, е снабдено с прибиращ се или шарнирен капак. Това ще помогне да се запази натрупаната топлина и е полезно при почистване на изходящите канали от въглерода, който се намира там.
2. При изграждането на къща е важно да се осигури допълнителна основа за монтажа на уреда, тъй като средното тегло на конструкцията е около половин тон. Ако отидете да се организира отоплителна камина къща, която вече е построена, се грижи за укрепване на отделните структурни елементи на последните.

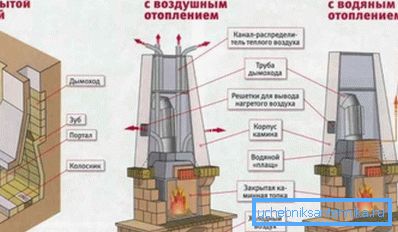

Отоплението в съседните стаи се извършва по две основни схеми:

• с нагряване на циркулиращия въздух;
• с нагряването на топлоносителя, който след това се разпределя върху нагревателните батерии.

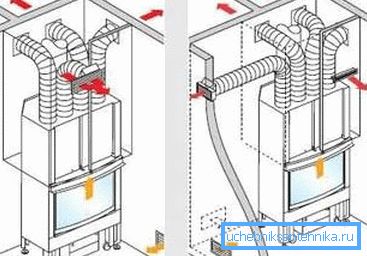

Отопление с камина

В този случай камината е проектирана и изработена така, че да има място за циркулация на въздуха между стоманената или чугунната пещ и външната повърхност на нагревателя. Последният, подгряван, се разпределя в други стаи в къщата чрез специално инсталирани и взаимосвързани въздушни канали.

Те могат да бъдат инсталирани като затворени (в стените или в тавана) и отворени. Материалите ще бъдат тръби от поцинкована стомана или алуминий.

Може да се организира циркулация на въздушните маси:

1. Естествен начин. В този случай движението на въздуха се осигурява благодарение на разликата в температурата и плътността му. Предимството е пълната липса на летливост на отоплителната система. Недостатъкът е ниската производителност и невъзможността да се организира, по този начин, отоплението на голяма площ на сградата.
2. Задължително. В този случай се използват различни вентилатори и турбини, работещи с електрическа енергия. Не забравяйте, че въздухът все още ще циркулира в затворена верига, тъй като приемането на външни въздушни маси през зимата е нежелателно поради ниската им температура.

Обърнете внимание! Ако площта на помещенията е голяма или дължината на каналите е над 3 метра, или къщата има много отделни помещения, е необходимо да се използва само отопление с принудителна вентилация.

Обикновено такава схема на отопление е проектирана и построена по време на строителството на къщата. В противен случай, създаването на въздушни канали и тяхното естетическо поставяне около помещенията ще бъде много проблематично.

Отоплителната мрежа, описана по-горе, е доста ефективна. С негова помощ можете дори да отоплявате просторни вили в страната. Друг плюс е липсата на охладител, който след замразяване на топлината може да замръзне.

Водна камина

Пещта на такъв агрегат се състои от два слоя, между които циркулира течността за пренос на топлина. След това водата или антифриза чрез тръбопроводи се доставя до радиаторите, където има топлообмен между водата и въздуха в помещението.

Предимството на разглежданата система е, че тя е в състояние да осигури на обитателите на вилата не само топлина, но и топла вода за битови нужди. За целта е необходимо в горната част на нагревателя да се монтира специален капацитет с необходимия обем или намотка с принудителна циркулация.

Регулирането на капацитета на оборудването може да се извърши по различни начини:

• ръчно - чрез увеличаване или намаляване на въздушния поток, влизащ в пещта (за това се използват специални щори);
• автоматично - тук влизат термостатите, от които зависи интензивността на помпите, помпени от охлаждащата течност.

Когато решавате за използването на камина с водна схема като основен източник на топлина, трябва да запомните следните нюанси:

1. Камината бързо загрява стаите в къщата, но също така бързо се охлажда, след като огънят изгасне. Ето защо е по-добре да го използвате за отопление вили и вили, които не са предназначени за целогодишно живеене (в този случай, се грижи за наливане в тръбите не вода, и не замразяване течност - антифриз).
2. Тръбопроводите, през които протича охлаждащата течност, не трябва да са с диаметър повече от 10-15 мм, в противен случай ще срещнете големи топлинни загуби.

Плюсове и минуси на отоплението в камина

За положителните аспекти на използването на камини като основен източник на топлина може да се припише:

• скоростта на отопление на помещенията на къщата (това отнема много по-малко време от използването на традиционен бойлер с течна охладителна течност);
• пълна енергонезависимост (с изключение на системите с принудителна циркулация на въздуха и течната охлаждаща течност - в този случай помпите ще се нуждаят от електричество);
• няма нужда да се отделя отделно помещение за монтаж на котела;

• достъпно оборудване;
• естетически качества - камината не само затопля, но и ефективно украсява стаята;
• възможността не само да отоплява къща, но също така да има топла вода, а също и да готви храна на специално инсталирана печка.

Недостатъците включват необходимостта от съхраняване на голям запас от дърва, както и трудността при почистването на горивната камера от пепелта.

Характеристики на проектиране на камини

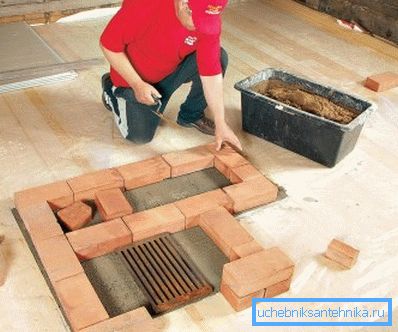

Независимо дали сте изградили сама камина или сте я възложили на професионалист, трябва да сте сигурни, че при изграждането му са спазени следните правила:

1. Камината трябва да бъде монтирана върху здрава основа, изработена от монолитен стоманобетон, тухла или грунт.

1. Монтирането на кръга за отопление на въздуха или водата се извършва след като горивната камера е здраво закрепена.
2. Въздуховодите за отопление на помещенията трябва да бъдат поставени във всички помещения (дори на тавана или тавана). За да направят тръбите да изглеждат по-естетически приятен, те могат да бъдат маскирани с гипсови листове. При това не забравяйте да предприемете мерки за топлоизолация и защита от пожар.

1. Основният монтаж на въздушната система с принудителна циркулация е желателно да се намира в помещението, тъй като шумът от работещите вентилатори може да причини неудобства и да предизвика дискомфорт.

Мерки за безопасност по време на работа на камини

За да избегнете наранявания, изгаряния и пожари, когато използвате отоплителни тела в камината, спазвайте следните правила:

• Невъзможно е да се приготвя храна директно в камина или по друг начин да се използва не по предназначение;
• Не зареждайте горивото с вода, тъй като това може да доведе до пукнатини в горивната камера;
• Невъзможно е да се поставят външни неща върху повърхностите на камината, особено тези, които могат да се възпламенят под въздействието на висока температура;
• Невъзможно е да се почисти горивната камера и пепелния остатък от остатъците от неизгоряло гориво, докато устройството не се охлади напълно;
• Не можете да работите с камината, ако има грешки в горивната камера;
• Не оставяйте малки деца извън работната или гореща камина без надзор от възрастни.

заключение

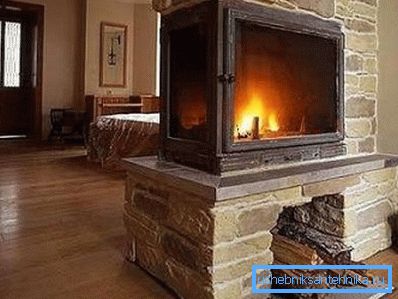

Камините са един от най-древните начини за отопление на една къща. Въпреки това, с помощта на допълнително оборудване, вградено в тях, можете да осигурите комфорт и топлина в цялата къща.

Главное, правильно выполнить все инженерные расчеты и строительные работы. Более подробно об этом вы можете узнать из видео, размещенного ниже. А если возникнут вопросы - задавайте их в комментариях, мы с удовольствием поможем справиться с проблемой.
