Отоплителна система със собствени ръце: съвет за начинаещи

Тема этой статьи - отопительная система своими руками. Нам предстоит познакомиться с ее основными элементами, определиться с выбором оборудования и материалов, с разводкой и схемой подключения отопительных приборов.

Така че, нека да започнем.

Източник на топлина

Как отопить помещение, расположенное на значительном расстоянии от ближайшей теплотрассы? Очевидно, для этого нужен автономный источник тепла - водяной котел.

При избора на вида бойлер си струва да се обърне внимание на двата свойства:

• Икономиката. Колкото по-ниска е цената на киловат топлоенергия, толкова по-ниски са оперативните разходи.
• Автономност на работата. В идеалния случай отоплителното оборудване не трябва да изисква внимание към себе си.

Да направим подходящите рейтинги и след това да сравним позициите на котли от различен тип.

икономика

Изглежда, че таблицата не изисква коментари. Тръбният газ е лидер в евтиното отопление с огромен марж.

автономия

Но според този параметър оценките ще бъдат много различни от предишния рейтинг.

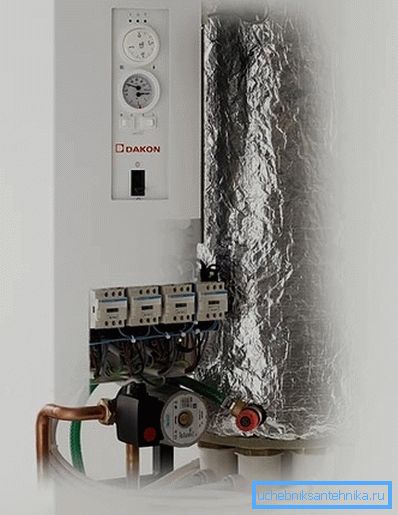

1. Бесспорный лидер - электричество, Електрическият котел не изисква поддръжката под една или друга форма, нито отстраняването на продуктите от горенето. Собственикът трябва само да настрои температурата на охлаждащата течност или, при наличието на външен термостат, температурата на въздуха в помещението.

1. На втором месте по удобству использования - газ, Инсталирането на отоплителни системи с газов котел също им позволява да работят неопределено време в автономен режим, като поддържат зададената температура. Собственикът ще трябва само да се погрижи за инсталирането на въздуховод, водещ към улицата.

Нека изясним: става въпрос за котли с електронно запалване. Пиезото запалване прави котела нелетлив, но е необходимо да се запали ръчно (по-специално, когато предпазителят се гаси).

1. Използването на дизелово гориво също позволява системата да работи автономно за дълго време; Масивният контейнер със соларната клетка и шума на горелката обаче, който се различава малко от шума на самолета по време на излитане, правят използването на този източник на топлина по-малко удобно.
2. Пелетни котли с бункер и автоматично захранване с гориво осигуряват малко по-ниско ниво на автоматизация: бункерът трябва периодично да се зарежда и бункерът няма да бъде освободен от почистването на пепелния тигел.
3. И накрая, твърди горива, Въглища и дърва за огрев трябва да бъдат натоварени на всеки няколко часа. Използването на газови генератори, котли на горните горивни и топлинни акумулатори променя картината към по-добро, но не толкова, че е радикална.

Выводы довольно очевидны - если у вас есть возможность пользоваться магистральным газом, других вариантов реализации отопления можно не искать.

При избора на газов котел е добре да обърнете внимание на няколко други характеристики.

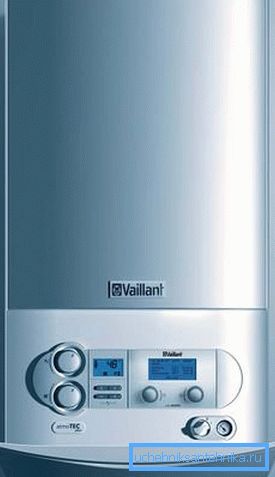

• Если перебои в подаче электричества не имеют систематического характера, наш выбор - изделие с принудительной тягой и электронным розжигом.
• Конденсационные котлы экономичнее конвекционных на 9 - 11%. Они утилизируют не только тепло сгорания газа, но и энергию, выделяющуюся при конденсации продуктов сгорания.

Топлинна мощност

Как да монтираме отоплителна система, която ще осигури на къщата необходимото количество топлина? Очевидно си струва да започнете с изчисления. Трябва да оценим топлинната мощност на котела и общия капацитет на нагревателите.

Формулата за изчисление изглежда така: Q = V * Dt * k / 860.

В него:

• Q - тепловая мощность (КВт).
• V-къща на къща в размер (включително стени) в кубически метри.
• Dt - разница температур между домом и улицей в самую холодную пятидневку зимы. Данные о среднем минимуме для своего города можно найти в известной онлайн-энциклопедии; внутренняя температура берется соответствующей санитарным нормам (18 - 22С).
• k - коэффициент утепления. Он выводится интерполяцией на основе следующей таблицы:

Скажем, для дома размером 8х8х6 метров при внутренней температуре +20С и среднем минимуме января -24С, выполненного с качественным утеплением (k=0,8), потребуется (8*8*6)*(20 - -24)*0,8/860=16 (с округлением) киловатт тепла.

За да се разпредели този капацитет през помещенията, достатъчно е да се изчисли делът им в обема на цялата къща.

В този случай, не забравяйте за няколко тънкостите:

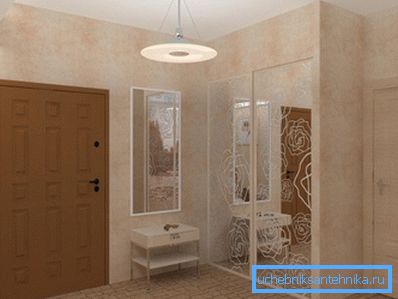

• Помещенията без радиатори (вестибюл, килер, тоалетна) се отопляват за сметка на прилежащите стаи. Трябва да се вземе предвид и техният обем.

• На кухне обычно много собственных источников тепла - холодильник, плита, микроволновая печь и т.д. Расчетное значение для нее обычно уменьшают на 20 - 25%.

Отоплителни уреди

Очевидно е, че устройството на отоплителната система трябва да включва не само топлинен източник, но и отоплителен уред. Кои батерии са по-добри за икономичен собственик на жилище?

Първо, нека да помислим за условията, при които радиаторът ще работи в автономна система.

Рабочая температура обычно находится в диапазоне 50 - 80 градусов. Рабочее давление не превышает 2,5 атмосфер. Гидроудары исключены - если, конечно, не заполнять контур, открывая вентиля резко и до отказа.

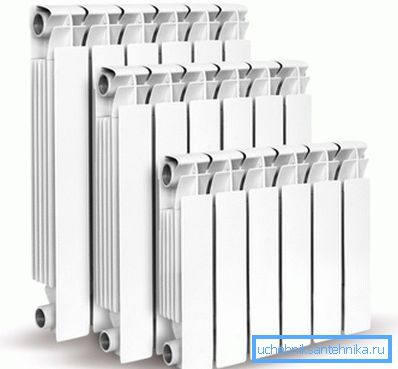

Раз так, можно смело остановить свой выбор на алюминиевых секционных радиаторах - красивых, дешевых и обладающих отменной теплоотдачей.

тръби

Както вече обяснихме, не се очаква екстремно налягане и висока температура в автономната верига. Ако е така, е възможно да спестите от тръби: ще изберем евтин, лек и издръжлив полипропилен.

Тъй като този материал има висок коефициент на термично разширение, ще трябва да:

• Изберете тръби с армировка. Алуминиевото фолио ще намали значително удължението при нагряване.

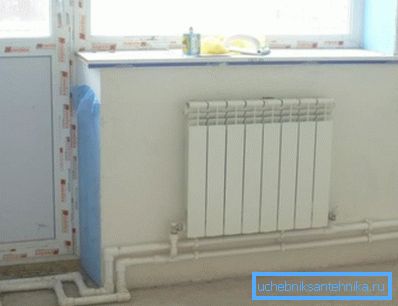

• Снабдить длинные прямые участки розлива компенсаторами - кольцевыми или П-образными изгибами.

Как да се нагрявате с помощта на полипропилен?

Для сварки труб с фитингами используется низкотемпературный паяльник. Оплавленные поверхности фиксируются в рабочем положении и через 10 - 40 секунд (в зависимости от размеров) становятся единым целым.

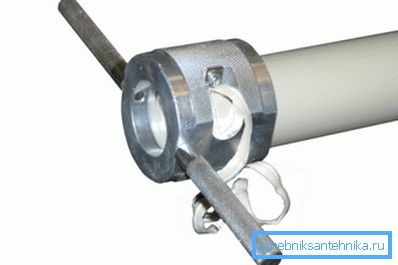

Важна точка: алуминиевото фолио трябва да се извади от заваръчното поле чрез почистване (самобръсначка). Това ще отслаби връзката и в бъдеще може да предизвика пакета на тръбата.

Какъв диаметър на тръбата трябва да избера?

1. Для розлива небольшого (не более 150 м2 на этаж) дома - с наружным диаметром 25 мм.
2. Для подводок к радиаторам - с диаметром 20 мм.

Допълнителни елементи

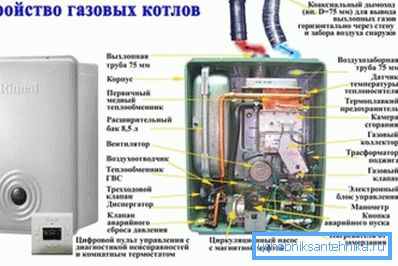

Как е организирана отоплителната система от затворен тип?

В допълнение към котела, тръбите и батериите той има:

• Циркулационна помпа, управляваща охлаждащата течност.
• Jumper с XWS за пълнене на системата с вода.
• Самосвали в долните точки на контура, което позволява да се изтощи напълно.
• Разширителен резервоар. Той компенсира увеличаването на обема на охлаждащата течност, когато температурата се повиши.
• Предпазен вентил, който се задейства, когато резервоарът е пълен и увеличава налягането извън изчислената.
• Манометър или термоманометър за наблюдение на параметрите на системата.
• Автоматичен вентилатор.

Обаче: помпата, въздушният вентилатор, предпазният клапан и (понякога) разширителният резервоар често се монтират в тялото на котела, което ефективно го превръща в мини котелно помещение. Преди да пазарувате, прочетете документацията.

В допълнение, може да се инсталира и опция:

• Отрязване на отделни нагреватели и части от клапанната верига.
• Кал пред помпата.
• Дросели или термостати, които регулират температурата на радиаторите.
• В верхних точках контура - дополнительные воздушники.

уговорка

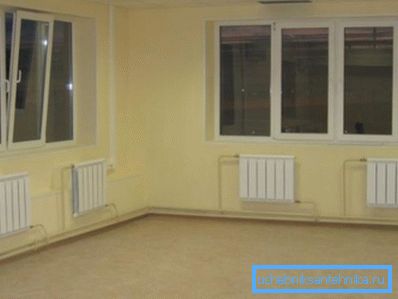

Как самому провести отопление в одноэтажном доме? По мнению автора, лучшим решением будет ленинградка - однотрубная разводка по периметру этажа с радиаторами, подключенными параллельно основному розливу. Она абсолютно безотказна и исключает остановку циркуляции в какой-то части контура из-за завоздушивания.

Как правилно да се извършва отопление на два етажа?

Тук има две възможности.

1. Два пръстена (по един на етаж) с дросел, ограничаващ пропускателната способност на по-къс контур.

1. Двупроводна схема с бутилки на първия и в тавана и свързващи решетки с нагревателни устройства.

Как да свържете правилно радиаторите?

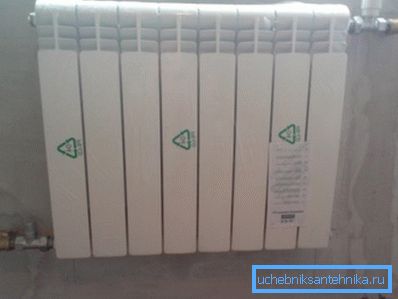

За къси (не повече от 7 секции) нагреватели, традиционната странична връзка ще бъде оптимална. По-дългите батерии са по-добре да се свързват диагонално или отдолу надолу.

Заключение

Надяваме се, че нашият материал ще помогне на читателя при избора и инсталирането на отоплителна техника. За повече информация как да инсталирате отоплителни системи със собствените си ръце, вижте приложеното видео.

Успех!
