Отоплителна система с естествена циркулация: 2 начина на

Независимо от вида на използвания котел, за ефективно отопление на къщата или апартамента е необходимо правилно да се организира циркулацията на охлаждащата течност през тръбите и радиаторите, монтирани в корпуса. Най-ефективната и широко разпространена е гравитационната система. За принципите на своята работа, съществуващите сортове, както и как да се проектира отоплението с естествена циркулация от себе си, ще бъдат обсъдени по-долу.

Принцип на действие

Има две основни схеми за подреждане на мрежи за отоплителни инсталации:

1. Отоплителна система с принудителна циркулация, В този случай се използва помпеното оборудване, благодарение на което се осигурява воден поток в желаната посока. Недостатъците на това решение са шумът, предизвикан от електрическите устройства, както и зависимостта на отоплението от наличието на електрическа енергия.
2. Отопление на къщата с естествена циркулация, В този случай водният поток от котела към топлинните поглътители и гърба се осигурява чрез промяна на термодинамичните характеристики на течността.

Същността на функционирането му е следната: водата се разширява, когато се нагрява, в резултат на което се намалява плътността й и течността се изтласква в горната част на отоплителната система. Когато охлаждащата течност се охлади по наклонените тръби, постепенно се връща към котела, след което цикълът се възобновява.

Обърнете внимание! Естествената циркулация на отоплението е възможна само при правилно монтирани тръби и наличието на разширителен резервоар. Това е необходимо, за да се премахне въздухът от радиаторите и да се създаде правилното налягане в комуналната мрежа.

Недостатъците на описаната схема включват факта, че системата за нагряване на вода с естествена циркулация има значителна инерция и не е подходяща за отопление на големи площи (100 квадратни метра и повече) или къщи с 5 или повече стаи.

Циркулираща глава

За да бъде най-ефективен топлообменът, организиран от охлаждащата течност, е необходимо правилно да се изчисли отоплителната система с естествена циркулация.

Важно е да се вземат предвид следните показатели:

• разликата във височините между местоположението на котелния топлообменник и изпускателния отвор на най-ниския радиатор - колкото по-висока е тази стойност, толкова по-добре циркулира циркулацията;
• температурата, на която се загрява водата в газовата камера, електрическото или твърдото гориво - колкото по-голяма е разликата, толкова по-ефективна ще бъде системата;
• височината на монтиране на радиаторите и наклона на тръбопроводите - колкото по-висока е тази стойност, толкова по-ефективно охлаждащата охлаждаща течност ще преодолее вътрешното съпротивление при обратен ток към котела.

Обърнете внимание! Отоплителният котел трябва да бъде разположен под радиаторите, в противен случай студената вода не може да достигне топлообменника. Поради тази причина индивидуалното отопление чрез естествена циркулация не се използва в градските апартаменти, тъй като няма място за монтиране на нагревателя.

При проектирането на която и да е отоплителна система е необходимо също правилно да се изчисли мощността на централния елемент - котелът - който загрява топлоносителя към радиаторите.

За тази цел се прилага следната формула:

W = Wud * S / 10, където:

• W е изискваният капацитет на оборудването, kW;
• Wud е корекционният коефициент за географския район (от 0,7 до 1,5 в зависимост от климатичната зона);
• S - площ на отопляеми помещения, кв.м.

Методи за изграждане на тръбопроводи

Отоплителната частна къща с естествена циркулация може да бъде монтирана на два принципно различни схеми.

Те се различават по такива признаци:

• чрез метода за свързване на водни отоплителни радиатори с главни тръбопроводи за водоснабдяване - има еднотръбна и двутръбна схема (цената на втория вариант е по-висока поради увеличеното потребление на материали, но е по-ефективна);
• местоположението на основните водопроводи - те могат да бъдат на върха (над радиаторите) или надолу (по пода);
• Схема за подреждане на водопроводните тръби - непропусклив (водата се подава поотделно към всеки радиатор и се отстранява от него по същия начин) или байпас, когато охлаждащата течност, преминаваща от горната към долната точка, преминава през всички отоплителни радиатори;
• местоположението на решетките - те могат да бъдат фиксирани хоризонтално и вертикално.

Метод 1. Еднодвигателна гравитационна отоплителна система

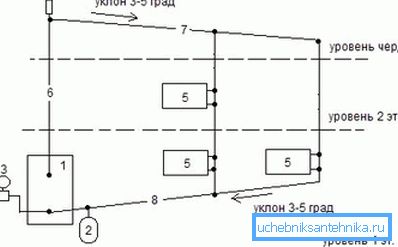

Естественото отопление, изпълнено съгласно схемата с една тръба, може да има само горно окабеляване на основните канали. В този случай, както подсказва името, се създава захранващ тръбопровод, в който течността се връща след преминаване през радиаторите.

В този случай естественият флуиден поток се организира поради разликата в температурите му и вследствие на това плътността.

Ако гравитационната система за отопление е инсталирана в двуетажна или триетажна къща, тъй като броят на етажите се увеличава, площта на радиаторите трябва да бъде намалена. В този случай, въпреки намаляването на температурата на охлаждащата течност, отоплението ще бъде еднородно.

Тръбите в еднотръбна отоплителна система могат да бъдат инсталирани по два начина:

• параллельный - часть воды поступает в радиатор, а остальной объем теплоносителя по магистральному каналу проходит дальше (преимущество подобного решения в том, что с помощью ручной или автоматической запорной арматуры можно ограничить объем горячей воды, подаваемой в отопительную панель, и, тем самым уменьшить температуру в комнате);

• в този случай целият обем нагрята вода протича през всеки нагревателен панел в къщата (не можете да регулирате количеството вода, подадена в радиатора и напълно да изключите захранването му, тъй като това ще доведе до смущения на цялата система).

Съвет! По-оптималната схема може да се счита за паралелна. Тя дава възможност за регулиране на температурния режим отделно във всяка стая. Това спестява енергия (газ, дизел и др.) И създава по-удобен вътрешен микроклимат.

Като се има предвид, че водоснабдяването в еднотръбната система може да се извърши само чрез един канал, този вид отопление е възможно само в сгради с тавански етаж, където се намират тръбите с вода, загрята в котела.

Един от недостатъците на схемата с една тръба може да се отдаде на невъзможността за частично стартиране на системата, на предимствата - по-ниска цена поради по-малко материали и количество инсталационна работа, както и естетика.

Метод 2. Двуточкова гравитационна мрежа

В този случай е необходимо да се инсталират два тръбопровода:

1. Входящи. Той доставя загрятата охлаждаща течност до батериите. От котела се изтласква тръба, която влиза в разширителния резервоар, което е необходимо за създаване на налягане в тръбопровода. От него водопроводът отива към отоплителните радиатори. Обемът на използвания разширителен резервоар зависи от размера на отоплителната система. В някои случаи това устройство трябва да е снабдено с преливна тръба, която отстранява остатъчната течност.
2. Оставянето. Чрез този тръбопровод охладената вода се транспортира до топлообменника на котела за отопление. Студената мрежа трябва да бъде насочена към същите помещения, където е инсталиран каналът за подаване. Това е по-ефективна схема, тъй като позволява по-добър контрол на температурния режим в помещенията. Неговите недостатъци са високите разходи за инсталиране и обем.

Избор на конструкция на стълба

Има две основни опции:

1. Вертикална тръба. В този случай всички тръби от радиаторите са свързани към централния елемент, преминаващ през всеки етаж на къщата. Предимствата от използването му са липсата на риск от образуване на въздушни възли, недостатъците са високи разходи (са необходими повече тръби, свързващи централната тръба с радиатори).

1. Хоризонтална тръба. Всички нагревателни панели на всеки етаж са свързани към една захранваща линия. По-икономичен вариант. В този случай обаче е необходимо допълнително да се монтират специални въздушни вентили, които да предотвратят "проветряването" на отоплителната мрежа, което оказва влияние върху нейната ефективност.

Предимства и недостатъци

Използването на отоплителна система с естествена охладителна циркулация има много предимства, като основните са:

• проста инсталация, въвеждане в експлоатация и поддръжка;
• максимална ефективност - гравитационната отоплителна мрежа има висока ефективност и позволява регулиране на температурния режим на всяка стая отделно;
• икономика - една гравитационна отоплителна мрежа е една от най-евтините от съществуващите отоплителни системи у дома (ако се вземат мерки за намаляване на топлопроводимостта на стени, подове и покриви);
• безшумна работа - липсата на работещо електрическо оборудване намалява шума, съпътстващ работата на климатичната система;
• нестабилността - внедрената в експлоатация гравитационна отоплителна мрежа ще работи и в случай на временно прекъсване на електрозахранването, което иначе би било необходимо за захранване на помпите;
• дълъг експлоатационен живот - при правилен монтаж и правилна поддръжка отоплителното оборудване ще работи повече от 35 години без необходимост от основен ремонт.

Основният недостатък на отоплението с естествена циркулация е невъзможността да се използва за големи сгради. Поради малката глава на течността дължината на хоризонталните участъци на тръбопроводите не трябва да надвишава 30-35 метра, в противен случай ефективността на системата значително ще намалее.

Освен това е необходимо да има технически под в горната част на сградата, където е инсталиран разширителен съд.

Също така поради ниската инерция е препоръчително да се избягва полагане на тръби в неотопляеми помещения, тъй като съществува риск от замръзване на охлаждащата течност и вследствие на това нарушаване на целостта на тръбопроводите.

заключение

Системата с естествена циркулация е може би най-доброто решение за организиране на отоплението на малка селска къща. Въпреки това, той не е абсолютно подходящ за градски апартамент, вила, където целогодишно живот на хора и вили с повече от 100 квадратни метра не се очаква. м. В този случай е по-добре да се спрете на други начини на отопление, което е описано във видеото по-долу.
