Отоплителна система на жилищна сграда: техническо устройство

Най-простата климатична мрежа на частна къща се състои от отоплителен котел, отоплителни радиатори и тръби, които свързват тези елементи с затворен пръстен, през който циркулира охладителната течност. Системите за отопление на многоетажни сгради обаче са подредени по съвсем различен начин, който трябва да се вземе предвид при ремонт или модернизиране на съставената от тях част от апартамента. В противен случай проблемите със съседите и жилищните офиси няма да бъдат избегнати.

Схемата за подреждане на отоплението с централно подаване на охлаждаща течност

Къща разпределителен център

Отоплителната система в жилищната сграда започва със спирателен вентил, който се монтира на тръба, която свързва тръбопроводите в сутерена с тръбите за захранване и отвеждането (инструкция, документирана в SNiP 41-01-2003).

Обърнете внимание! Този момент е много важен за работещите в сферата на жилищните и комуналните услуги и организацията, която доставя топлинна енергия. За този клапан са очертани техните правомощия: за безопасността и ефективността на външните комуникации отговорността се поема от организацията, предоставяща отоплителни услуги, вътрешната служба трябва да бъде загрижена за услугата за поддръжка на жилищата или AJOAH.

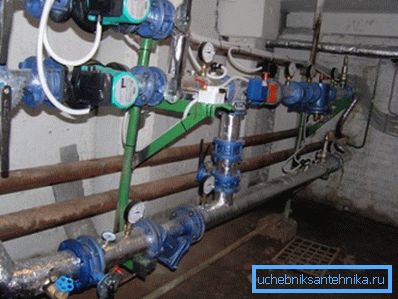

След спирателния вентил има разнообразно оборудване, необходимо за циркулиране на охлаждащата течност и топлата вода до апартаментите, разположени на всички етажи на къщата. Списъкът и описанието му са дадени в таблицата.

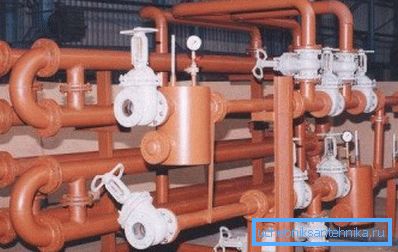

Настройката на отоплителната система на жилищната сграда се извършва чрез промяна на диаметъра на дюзата на асансьора. Затварянето и отварянето на съответния вентил, обслужващият работник ускорява или забавя циркулацията на отоплителната среда в отоплителната система, поради което температурата в радиаторите се променя.

Тръбопроводи за доставка и заустване

Следващият важен елемент на отоплителната система на жилищните сгради е подемните канали, които подават вода на всеки етаж на къщата и отстраняват охлаждащата течност, която преминава през батериите, инсталирани в жилищата.

Има две основни схеми:

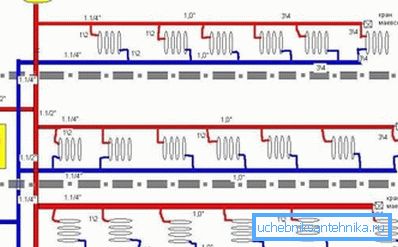

1. Топлоносителят се подава през една тръба и се отстранява през друга, Тези главни рейки, разположени в различни краища на къщата, на всеки етаж са свързани чрез джъмпери, през които тече течността, поемайки път към всички батерии. Така се организира изграждането на система за отопление на 5-етажна сграда с многоетажни сгради.

Подобна схема впоследствие беше изоставена, тъй като тя затруднява напълно изпускането на охлаждащата течност. Когато тръбопроводите или радиаторите са задушени в апартамент, е много трудно да се отстрани цялата вода от хоризонталните участъци на тръбопроводите.

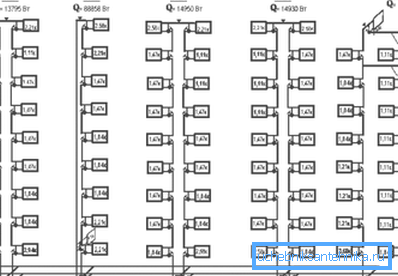

1. Водата през вертикална тръба се подава в тавана, а след това се спуска, изтича от батерията към батерията, започвайки от горния етаж, завършвайки с долната.

Обърнете внимание! И двете схеми за разпределение на водата имат значителен недостатък - джъмпер, разположен на тавана или техническия етаж. Необходимо е да се изпуска въздух през въздушния клапан, но води до доста значителни топлинни загуби, което намалява ефективността на климатичната система като цяло.

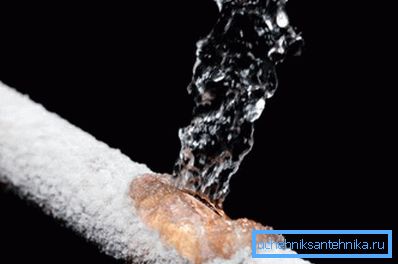

Като се има предвид, че техническите нива на жилищни сгради (тавански мазета и мазета) не се отопляват, съществува риск от замръзване на охлаждащата течност в случай на повреда на отоплителната система.

За да се избегне това, се осигуряват следните структурни характеристики на нагревателите:

1. Наклонът на хоризонталните джъмпери. Ако спадът на надморската височина на тръбопровода е правилно наблюдаван, по време на спускането на охлаждащата течност остава цялата течност на тръбите и образуването на лед, което може да счупи тръби и радиатори, е напълно изключено.
2. Отопление на технически подове. Въпреки че отоплителните радиатори в тавана и в сутерена не са предвидени, самите тръби, въпреки стъклената вата или минералните влакна, които ги покриват, все още загряват въздуха, така че охлаждащата течност няма да се охлади веднага след аварийно спиране на отоплението.
3. Голяма инерция. Горната и долната напречна греда са достатъчно големи в диаметър тръби (повече от 50 мм). Охлаждането им не се случва веднага след спиране на захранването. Благодарение на това водата в тях няма време да замръзне.

Като цяло, използваната понастоящем схема с горното разпределение на охлаждащата течност е доста ефективна, въпреки че има някои оперативни особености:

1. Стартирането на отоплителната система е възможно най-проста. Достатъчно е да отворите спирателния вентил, който блокира достъпа на водата, и вентила на въздуха в тавана. След пълнене на тръбите с вода, последният се припокрива, за да се избегне загубата на охлаждащата течност. Това е краят на стартирането на климатичната мрежа.
2. Напротив, е трудно да се изключи отоплението и аварийното нулиране на охлаждащата течност. Първо трябва да намерите правилната тръба на най-горния етаж, да затворите клапаните там и след това да отворите вентила в долната част на стъпалото.
3. При вертикалното разпределение разпределението на топлината е неравномерно (въпреки че цената на отоплителните услуги е еднаква). Факт е, че горните апартаменти получават по-топла охладителна течност, която по-добре затопля апартамента. За да се компенсира това, в посочените по-горе апартаменти е необходимо да се инсталират радиатори с голям брой секции.

Топлообменници в апартаменти

Ако не подмените отоплителните уреди в градския апартамент, то се нагрява с едно от двете устройства:

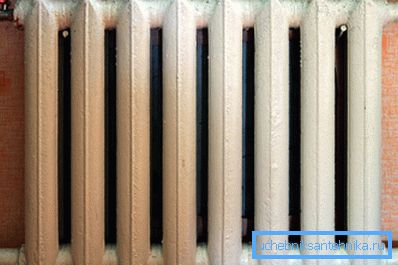

1. Чугунена батерия. Той има малко разсейване на топлината, значителна инерция, огромно тегло и не е естетически приятен външен вид. От друга страна, това устройство може да се използва с охлаждащо средство от всякакво качество. Чугунът е практически не корозивен и може да продължи повече от 50 години с периодично почистване от вътрешни отлагания.

1. Стоманена тръба с плочи с топлообменник. Този уред е инсталиран във връзка със спестяванията при изграждането на къщи и не се изправя пред никакви критики.

В момента най-добрият вариант за отоплителна система с централно захранване с охлаждаща течност е правилно считан за биметални радиатори.

Тези устройства се състоят от:

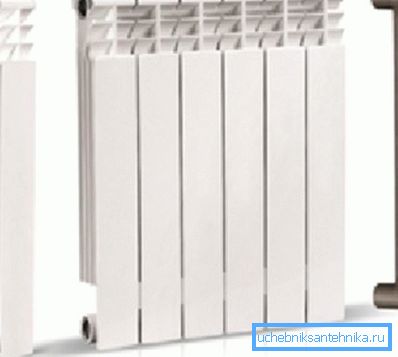

• стоманена рамка, по която протича охлаждащата течност;
• алуминиев топлообменник, поставен върху рамката - увеличава топлопренасянето и придава на акумулатора привлекателен външен вид.

Силните стоманени тръби предпазват от корозия (за разлика от изцяло алуминиевите радиатори) и осигуряват якост на радиатора, предпазвайки от хидравлични и пневматични удари, които не са необичайни за централизираните отоплителни системи.

Друга положителна точка при използването на биметално устройство е голямата мощност. Това позволява да се използват по-малко секции.

Единственият недостатък е високата цена. Описаните отоплителни инсталации са едни от най-скъпите от всички съществуващи отоплителни съоръжения.

Обратите внимание! Если на входных патрубках ваших батарей стоит регулирующая арматура - краны, терморегуляторы, дроссели и так далее – обязательно нужно обустроить байпас (перемычку между впускным и выпускным патрубками батареи). В противном случае термостат будет управлять объемом теплоносителя не только в вашей батарее, но и во всех квартирах, расположенных ниже, что вряд ли понравится соседям.

Характеристики на системи за топла вода

Организацията, която извършва отоплението на жилищни сгради, също отговаря за доставката на топла вода на потребителите.

Подобно на климатичната система, тази инженерна мрежа има някои отличителни черти:

1. Отоплението на топлата вода и охлаждащата течност в отоплителния период се извършва централно. Най-често същите тръбопроводи се използват за доставяне на двете течности. За разделянето на потока се използва спирателен вентил, разположен в сутерена.

1. Системата за гореща вода може да има една или две тръби. Последната схема е по-предпочитана, тъй като избягва прекомерната консумация на вода, която се появява в еднотръбна система, когато кранът се отвори (всеки потребител чака охладената вода да се слее и започне да тече горещо).
2. Често радиатори, инсталирани в банята и използвани за сушене на кърпи, са свързани към тръбопровода за гореща вода. Това не е много добра схема, тъй като отопляемият нагревател за кърпи остава горещ през лятото, което прави банята неудобна.

Съвет! За да се реши този проблем е проста. По време на ремонта или при подмяната на отоплителното оборудване в апартамента трябва да поставите спирателен вентил на входа и изхода. Не забравяйте да оборудвате байпаса.

1. Поради факта, че горещата вода се подава през нагревателни тръби, тя често се изключва през лятото. Това е необходимо за профилактика на основното оборудване на отоплителните мрежи.

заключение

Отоплителната система на жилищните сгради с централизирано снабдяване с охлаждаща течност е фундаментално различна от отделните климатични мрежи. Неквалифицираната намеса и модернизация не само може да влоши качеството на отоплението на съседите, но и да доведе до пълна пречка за тръбопровода.

Ето защо, когато извършвате някаква работа, трябва стриктно да спазвате предписаните правила или да използвате услугите на квалифицирани специалисти. Повече информация за инженерните мрежи на високите сгради можете да научите от видеоклипа, публикуван в тази статия.
