Отоплителна система на частна къща: как да изберем

Сградата може да се отоплява по много начини и с помощта на различни източници на енергия, но отоплителната система в частна къща, която се мисли до най-малките детайли, винаги ще бъде най-добрият вариант.

Ако говорим за системата, тогава, като правило, има три основни вида:

1. радиаторна верига;
2. топъл под;
3. инфрачервен филм.

Хотя возможен и четвёртый способ - это комбинация двух или даже трёх видов. Мы расскажем вам основные нюансы таких устройств, рассмотрим котлы отопления и покажем видео ролик по этой теме.

котли

Газ

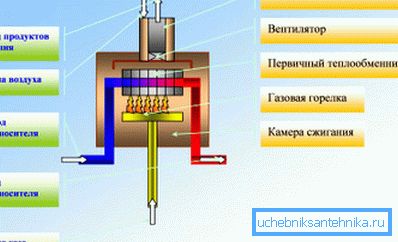

• Чаще всего системы отопления для частного дома работают с помощью традиционных (конвекционных) газовых котлов, с помощью которых обычно запитывают радиаторный контур или комбинированный вариант - радиаторы плюс тёплый пол. котли работают по схеме, которую вы видите на верхнем изображении - газ подаётся по трубопроводу к горелке, расположенной в топливной камере и та, в свою очередь, греет теплообменник, от которого теплоноситель распространяется по всему контуру. Горячий воздух, вместе с продуктами сгорания отводится на улицу по дымовой трубе.
• Оптимальный температурный режим для такого устройства инструкция рекомендует поддерживать в диапазоне 60-80 ?C - так можно сохранить наибольший срок эксплуатации для теплообменника. Всё дело в том, что существует точка образования конденсата - 55-57 ?C, но конденсат здесь получается кислотным, от продуктов сгорания газа, поэтому стенки теплообменника начинают разрушаться. Это наиболее распространённая система водоснабжения и отопления в частном доме.

• В случаите, когато в къщата има топла подова система, най-добре е да се използват кондензационни газови котли за отоплението, наричани още ниски температури, Оптималният режим на работа на такива устройства е в диапазона 30-50? или 30-60 ?, въпреки че работният формат достига 100-110 ?, т.е. те могат да се използват не само за ниски, но и за високи температури. Трябва да се отбележи, че ефективността на различните модели достига 109-111% и въпреки че цената е по-висока от тази за конвекционните, тези единици се изплащат с лихва след известно време.
• Принципът на работа тук е фундаментално различен от традиционните котли, въпреки че газовата горелка все още затопля топлообменника, но вторичната топлина не се изпуска на улицата, но се използва и за отопление! Тук киселинен кондензат преминава през специален тръбопровод през филтрите, който пада по време на процеса на образуване. Този момент на запазване на вторичната топлина позволява да се постигне такъв висок, равен, на пръв поглед невъзможен коефициент.

Течно гориво

• В случаите, когато в селото няма газопровод, отоплителните системи за частни къщи могат да функционират от котли за течно гориво, където слънчевата енергия най-често се използва като енергиен източник, Тялото на такъв монтаж обикновено е направено от чугун и това е вариант на пода, въпреки че има и стоманени, които могат да бъдат направени за монтаж на стената, но въпреки мощния топлоизолационен слой, шарнирните модели не се използват успешно.

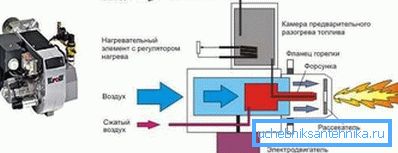

• В дизельных, как и в газовых агрегатах, тоже пламя из горелки нагревает теплообменник, который делают из жаростойкой стали, но чаще всего из чугуна - благодаря толстым стенкам значительно увеличивается эксплуатационный ресурс прибора. Горелки дизельного нагревателя могут быть одноступенчатыми, двухступенчатыми и модулированными - в этом и заключается основное различие котлов. Если на одноступенчатом оборудовании возможен только один режим горения, а на двухступенчатом - два режима, то модулированный прибор позволяет выставлять мощность нагрева по своему усмотрению.

Твърдо гориво

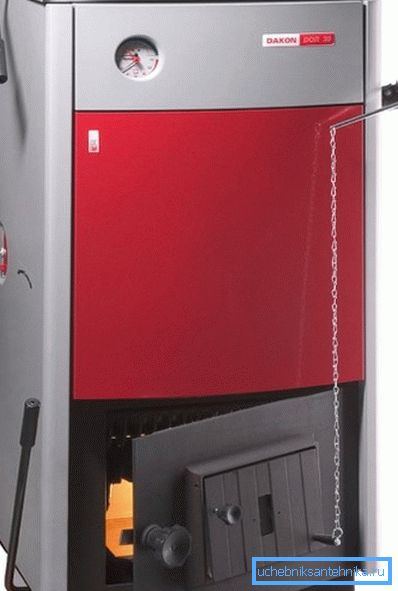

• Също така частните системи за отопление на къщи могат да бъдат захранвани от конвенционални котли на твърдо гориво, чийто принцип на работа е много подобен на обикновена готварска печка, като дърво и въглища и дърво (брикети, пелети и др.) Се използват тук като източник на енергия.. Теплообменники у таких агрегатов делаются либо из жаростойкой стали, либо из чугуна, хотя второй вариант наиболее предпочтителен - благодаря толстым стенкам увеличивается срок эксплуатации. Эффективность работы котла значительно повышается, благодаря различным заслонкам, регулирующим подачу воздуха в топку и каналы тяги.

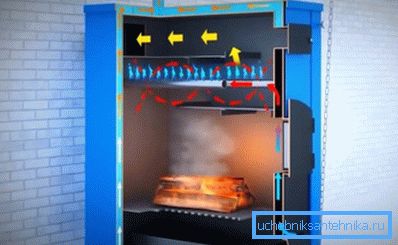

• А вот ещё один вид агрегата, работающего на твёрдом топливе - это газогенераторные или пиролизные котлы, где топливо сгорает почти без остатка, но там есть две камеры - основного горения и дожига. Принцип их работы заключается в следующем: уголь или дрова разгораются в основной топке, после чего доступ кислорода туда частично перекрывается, что содействует процессу пиролиза (термического распада) - это сопровождается обильным выделением дыма. Дым поступает в камеру дожига, куда также подводится горячий воздух из первой камеры и эти несгоревшие продукты термического распада догорают до конца.
• Газогенераторные котлы очень удобны для домашнего использования - их установка позволяет производить закладку через 4, 6, 8 или 12 часов, а в некоторых моделях этот процесс допускается через двое или даже трое суток! Диапазон закладки топлива зависит не только от конструкции котла, но и от самого топлива, например, модели, работающие на каменном угле, имеют наиболее редкий диапазон (до трёх суток). КПД подобных приборов достигает 85%, а дымовой выхлоп минимален - вы можете спокойно развешать бельё на улице, без опасений за его чистоту.

електричество

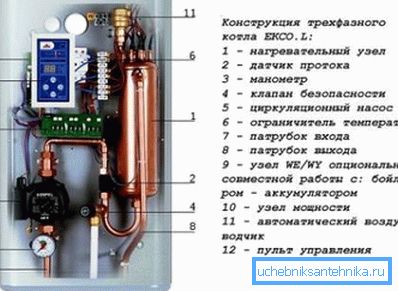

• Основное преимущество любого электрического котла перед альтернативными видами вышеупомянутых агрегатов - это отсутствие дымовой трубы, которую нужно выводить на улицу - она тут просто не нужна, так как отсутствуют продукты термического распада, Такива устройства могат да функционират (в зависимост от захранването) от 220 / 380V 50Hz променлив ток, въпреки че еднофазовите нагреватели обикновено се използват за битови нужди.
• Оптималният режим на работа, предлаган от производителя, е основно в диапазона от 60-80 ° C, въпреки че максималният му капацитет е 85 ° C, а при 90 ° C автоматичното изключване на нагревателите. Наибольший КПД таких обогревателей составляет 93% (выше только у конденсационных котлов), а от 220В можно подобрать модели, имеющие мощность до 9 кВт - этого достаточно для обогрева 90м² жилищна площ.

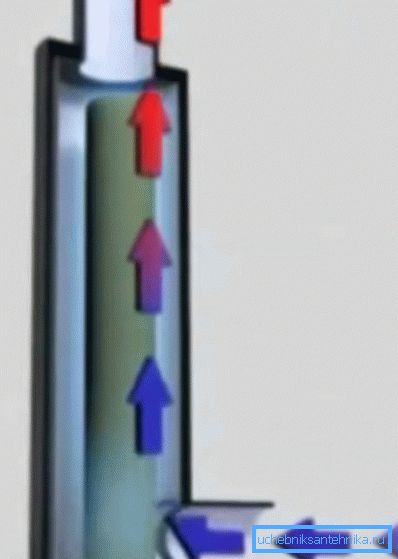

• Всеки знае, че честотата на тока в нашите мрежи е 50Hz и това пряко засяга работата на котел с електрод, Топлинният носач преминава през корпуса му и самите електроди се потапят в течност. И в този случай, когато се захранва, се извършва йонизационният процес. Като се има предвид, че електродите променят поляритета си 50 пъти в секунда, йоните също променят посоката си на движение със същата периодичност, което кара течността да започне да се нагрява.
• Такива котли могат да работят от 220 / 380V 50Hz променлив ток на дестилирана или нискотемпературна вода, която не замръзва при -40 ° С, както и течности с точка на кипене най-малко 100 ° С и са сертифицирани от производителя.

Забележка. Има и универсални бойлери, които комбинират два или три вида гориво, например електричество и газ, газ и слънчева енергия, слънчева енергия, газ и електричество. Но такива единици не са много популярни, защото не осигуряват пълна възвращаемост в нито един от режимите.

Отоплителни системи

капацитет

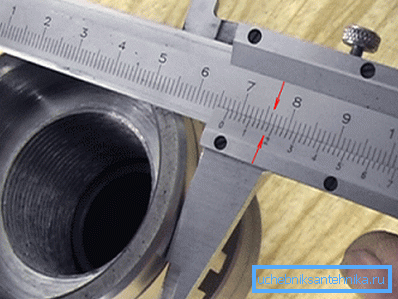

Для правильного монтажа системы отопления частного дома своими руками вам нужно точно рассчитать пропускную способность труб, относительно их диаметра, чтобы обеспечить достаточный нагрев помещения. Для подобных вычислений можно воспользоваться формулой D = v354*(0.86*Q/?t)/V, где D - это диаметр, Q - нагрузка в кВт на тестируемый участок, ?t - разница температур на тубе подачи и возврата, V - скорость жидкости в м/сек.

Но можете да използвате и таблицата по-долу.

Пропорционална връзка между капацитета и диаметъра на тръбата

Забележка. Мощността на котела за вашата система може да бъде определена, ако знаете размера на вашия дом. При тавани до 260 см квадратура се отчита, а във по-високи стаи, кукулатурата на къщата вече е необходима. Такива индикатори обикновено се намират в придружаващата документация на котела.

Отоплителни кръгове

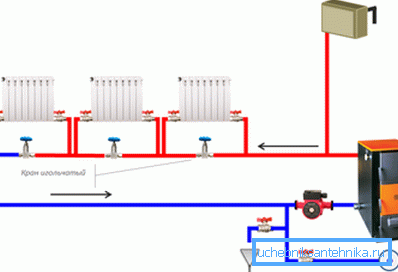

Първо, нека видим как радиаторната система за отопление в частна къща е направена от самия себе си, защото може да има една или две вериги (еднотръбна, двутръба). Ако се постави само една главна тръба от отоплителния агрегат, захранва се за подаване и връщане на течност, тогава в сгради с голяма площ такава схема няма да бъде съвсем ефективна.

Проблемът тук е, че всяка батерия, която получава охлаждаща течност от главната тръба, се връща там и следователно с всеки следващ радиатор водата в системата ще се охлажда все повече.

Дори ако клапаните (вентилите) са инсталирани между захранващите и връщащите тръби, както е показано на горното изображение, това ще бъде от полза само за батерията, а в следващата вода ще бъде още по-студено. Такива системи са ефективни, когато в схемата не са свързани повече от 3-5 устройства, поради което е по-добре да се изоставят в големи къщи.

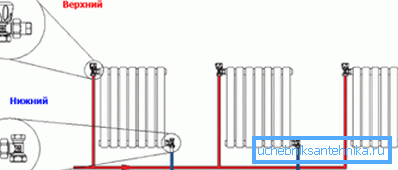

Наиболее выгодно и удобно двухтрубное устройство системы отопления в частном доме, то есть, для подачи и возврата теплоносителя из котла в котёл служат разные отопительные трубы, как это видно с верхнего схематического рисунка. Подключение батарей к магистрали здесь может производиться разными способами - снизу, сверху и по диагонали.

Температурата на водата в захранващата тръба в двукорпусната система е практически непроменена по цялата й дължина, тъй като няма входящ поток от охладена течност, поради което отоплението на всички радиатори от началото до края на системата ще бъде същото.

Много е важно правилно да се изчисли диаметърът на тръбите, тъй като при увеличаването му се увеличава обема на течността и с това се увеличават и разходите за енергия за котела.

В частном секторе для стояков обычно применяются трубы сечением 25-40 мм, а для подключения радиаторов - 20 мм.

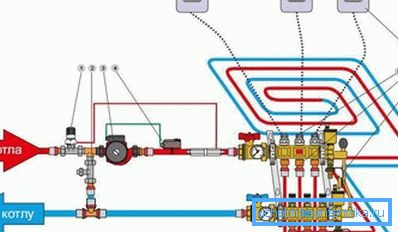

1. Регулиращ вентил със сензор за температура;
2. Балансиращ вентил;
3. Циркулационна помпа;
4. Безопасен термостат (бележка за доставка);
5. Електрическото задвижване на клапаните на колектора;
6. колектор;
7. Байпас (необходим при високотемпературни котли);
8. Стаен термостат.

В случае объединения радиаторов с тёплым полом вам понадобится подавать теплоноситель с разной температурой - на батареи в диапазоне 60-80 ?C, а на контур пола - 30-50 ?C.

За да приложите такова отделяне, ще ви е необходима помпа за смесване на помпа, която обикновено се състои от байпас. В нея се вмъква трипътен вентил, който регулира горещия поток. Когато течността в топлата тръба за пода събира желаната температура, вентилът от захранващата тръба не я насочва към топъл под, а просто я хвърля обратно в тръбата, докато термостатът не инструктира загряването на веригата.

Заключение

Някои потребители се интересуват от това как да измият отоплителната система в частна къща, но това е доста обширна тема, която трябва да бъде подчертана в отделна статия. Нека просто кажем, че това се прави най-напред със студена и след това гореща вода с добавяне на белина и компресор. Връзката се изключва от котела чрез спирателен вентил (кранове).
